1, ABB断路器说明书

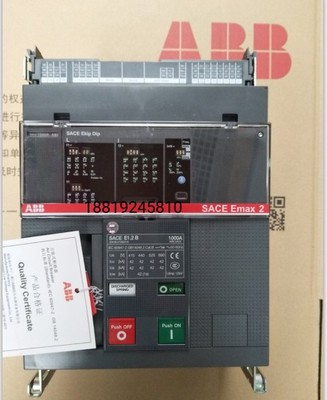

ABB新E型框架断路器是Emax的创新设计，可满足先进工程技术的需求，具有优化的结构尺寸，完整的附件，N极可具有全定电流，保护全面的脱扣器，方便的额定电流插快，先进创新的脱扣器模块等特点。所有ABB框架断路器（固定式和抽出式）均有相同的高度和深度，可安装在开关柜中，其性能确保操作者的安全。例如：柜门关闭时可摇出断路器，保护等级达到IP54，此外还带有安全锁和双重绝缘。ABB框架断路器相与相之间、相与中性线之间完全绝缘，并可对灭弧室与主触头进行完整检查。 SD Pocket 具有特殊的功能，它可通过蓝牙实现ABB框架断路器和个人电脑、掌上电脑的连接通讯。从而实现勿需电缆，可以设置保护参数、显示储存在数据记录仪里面的测量数据、纠正断路器的状态，当然也可看到断路器操作次数等等。ABB框架断路器及其零附件均符合国际 IEC60947, EN 60947 、CEI EN 60947 和 IEC 1000 标准，以及相关的EC指令 ： · “低压指令” （LVD） no. 73/23 EEC · ”电磁兼容指令” （EMC） no. 89/336 EEC此外，一系列的 Emax 断路器更符合 UL 1066 标准。ABB框架断路器的结构断路器的结构是由钢板制成，可使断路器尺寸减少并显得精巧，采用双层绝缘隔离带电体，增强其安全性，而且相与相之间是完全分隔的。全系列断路器具有同高度及同深度的特性，抽出式适合安装在深度500mm的配电盘中。宽度324mm（额定电流高达2000A）抽出式断路器可安装在隔间宽400mm的配电盘中。这些精巧的尺寸亦可替换早期的框架断路器。ABB框架断路器的操作机构操作机构是属于储能型的，也就是用预先储能的弹簧操作。弹簧储能可以手动操作前面的手柄或利用齿轮式电动机电动操作。分闸弹簧在合闸操作时自动储能。通过安装在操作机构内部的合闸及分闸线圈，以及使用齿轮式电动机对弹簧储能，断路器可以实现遥控操作，如需要，还可以监控系统配合。在下列的操作循环中，不需要重新对弹簧储能：-开始时断路器处于分闸（O），弹簧已储能状态：合闸-分闸；-开始时断路器处于合闸（I），弹簧已储能的状态：分闸-合闸-分闸；这种操作机构可使用在整个下列的产品上，同时已安装机械及电气防跳跃装置。
2, 怎么装ABB框架断路器机械连锁
下面图片中的型号说明应可以回答你的问题。ABB SACE Emax空气断路器（E型），框架额定电流范围：800A~6300A；额定工作电压：400V或690V 。E型断路器的主要型号有：E1B、E1N、E2B、E2N、E2S、E2L、E3N、E3S、E3H、E3V、E3L、E4S、E4H、E4V、E6H、E6V 。常配的保护单元型号有：PR111、PR112、PR121、PR122、PR123等。
名词解释
型号
型号（拼音：xíng hào），指机器、工具等的性能、规格和大小。
断路器
断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。 断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。 电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。
ABB
ABB是一家电力和自动化技术公司，于1988年在瑞士苏黎世成立。公司在全球多个国家设有分公司或办事处，主要为工业和电力行业客户提供提高业绩和降低对环境不良影响的解决方案。 1999年至2005年，ABB分别在瑞士证券交易所、斯德哥尔摩证券交易所、美国纽约证券交易所、伦敦证券交易所和法兰克福证券交易所上市。
