4—72,B4—72,F4—72型离心通风机

1,用途
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的,对人体无害的,对钢材无腐蚀性的气体。
B4-72型风机可作为易燃易挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土硬质颗粒物不大于150mg／立方米。气体温度不得超过80C。 B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。该风机结构基本与4—72型相同,№2.8～6A采用B35型带法兰盘与底脚的电动机,№6～12C,D电动机选用该表中与Y系列对应的YB系列,安装型式为B3。

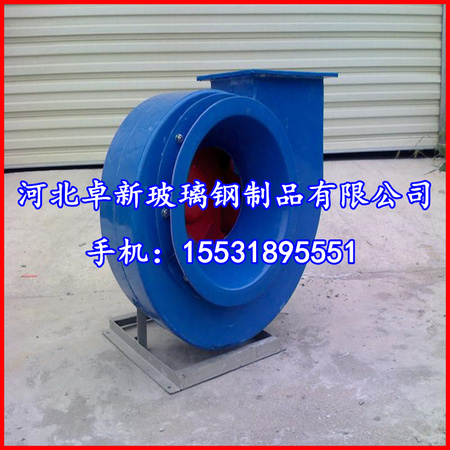

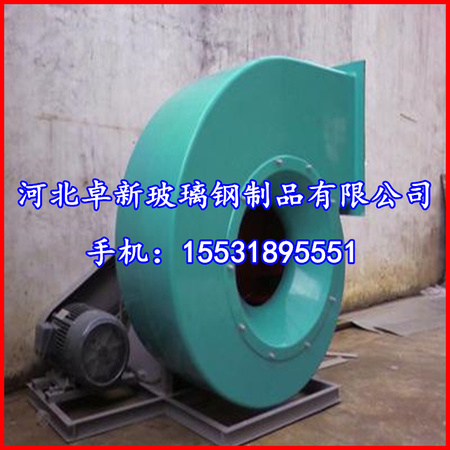

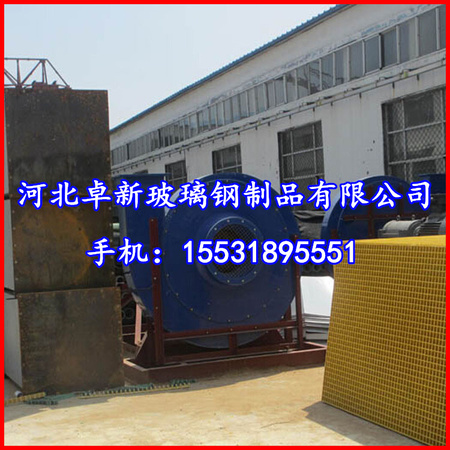

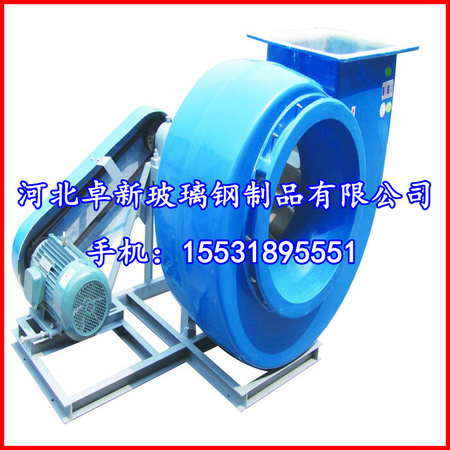

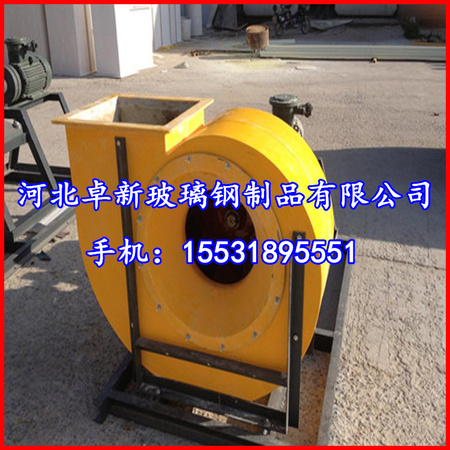

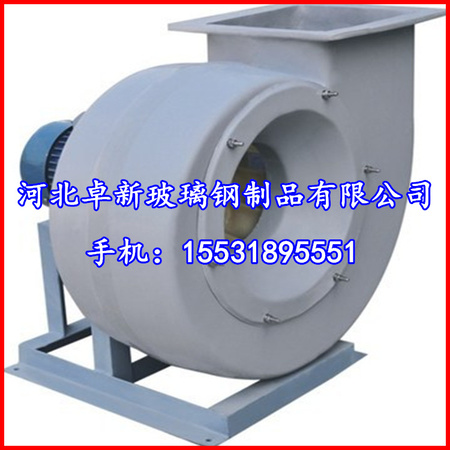

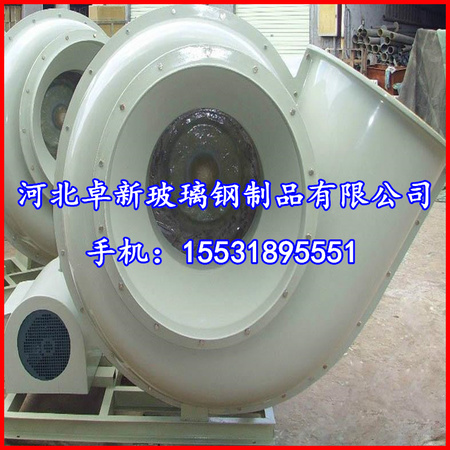

F4-72型风机采用玻璃钢（FRP）材质用于输送强腐蚀性气体,其性能与地基尺寸同于4—72型。
2,形式
从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示；叶轮逆时针旋转,称为左旋风机,以“左”表示。风机的出口位置,以机壳的出风口角度表示。4—72型风机№2.8～6出厂时均做成1种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。№2.8出风口位置调整范围0～225度,间隔45度,№3.2～6出风口位置调整范围0～225度,间隔225度。№8～l2出风口位置调整范围0～225度,间隔是45度。№16,20出风口位置制成固定的三种：0,90,l80度,不能调整．订货时需注明。 风机的传动方式有A,B,C,D四种。4-72型风机中№2.8～6采用A式传动,№8～l2采用C,D式传动,№l6～20采用B式传动。
3,结构特点
4—72型风机中No2.8～6主要由叶轮,机壳,进风口等部分配直联电动机而组成。No8～20除具有上述部分外,还有传动部分等。
1)叶轮由10个后倾的机翼型叶片,曲线型前盘和平扳后盘组成。用钢板或铸铝合金制造,并经动,静平衡校正,空气性能良好,效率高,运转平稳。
2)机壳做成两种不同型式。№2.8～12机壳作成整体,不能拆开,№16～20的机壳制三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半．甩螺栓连接。
3)进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状．能使气体顺利进入叶轮,且损失较小。 4)传动部分由主轴,轴承箱,滚动轴承,带轮或联轴器组成。
4,订货须知
订货时请标明风机型号,风量,风压,旋向,配用电机以及转速,并应明确使用场合。
若用户所需风机,性能表中未包含,我们可根据用户的要求进行设计,接受特别订货。

5,风机的安装与使用
在安装前首先应准备好安装用材料及工具,并对风机各部分的机件进行检查。对叶轮,主轴和轴承等更应特别细致检查,如发现损伤,应该修好,然后用煤油清洗轴承箱内部。在安装操作的过程中必须注意以下几点：
1.一些接合面上,为防止生锈,减少拆卸困难,应涂上润滑脂或机械油。
2.接合面的螺栓时,如有定位销钉应先上好销钉,再拧紧螺栓。
3.检查机壳内及其他壳体内部,不应有掉入的遗留的工具和杂物。

安装要求
1.安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮之间间隙尺寸,而且保持轴水平位置。
2.安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。
3.出口被安装成某一角度时,后圆盘适当地旋转能保持牌在水平位置,其中№8～12角钢法兰面应保持水平。
4．安装№8～12D式风机时,利用千分表和赛尺,测量风机主轴和电机轴的同轴度及联轴器两端面不平行度。两轴不平行度允差为0.05mm。联轴器两端面不平行度允差为0.1mm。
5.风机安装完成后,用手或杠杆拨动转子,检查是否有过紧或碰察的现象,在没有这些现象时方可试转。
6.电机安装后,安装皮带轮或联轴器护罩,如进气口处不接进气管道时,也需要加添防护网或其它安全装置（用户自备）。
由于风机的主轴转速n与内功率N之间有如下关系

因此在电机容量不改变时,主轴转速不宜改变。若主轴转速增大,电机有过负荷被烧毁的危险。
风机所采用电机的功率,系指在特定工况下,加上机械损失与应有的储备量而言,并非出风口全开时所需的功率。如风机的出口或入口不接管路或未加外界阻力而进行空运转,则电机也有烧毁的危险。为安全起见,应在风机的出口或入口管路中加上阀门,起动电机时将其关闭,运转后将阀门慢慢开启,达到规定工况为止,并注意电机电流量是否超过规定值。

6,风机的维护
（一）风机维护工作制度
风机维护人员必须注意下列几点：
1. 只有在风机设备完全正常的情况下方可运转。
2. 如风机设备在检修后开动时,则需注意风机各部位是否正常。
3. 定期清除风机及气体输送管道内部的灰尘,污垢及水等杂质,并防止锈蚀。
4. 对风机设备的修理。不许在运转中进行。
（二）风机正常运转中的注意事项
1.如发现流量过大,不符使用要求,或短时间内需要较小的流量,可利用节流装置进行调节。
2. 对温度计及油标的灵敏性定期检查。
3. 在风机的开车,停车或运转过程中,如发现不正常现象时,应立即进行检查。
4. 对检查发现的小故障,应及时查明原因,设法消除或处理；如小故障不能消除,或发现大故障时,应立即进行检修。
5.除每次拆修后应更换润滑油外,还应定期更换润滑油。
（三）风机的主要故障及原因
风机的主要故障有：
1. 轴承箱振动剧烈
①风机轴与电机轴不同心,联轴器装歪。
②机壳或进风口与叶轮摩擦。
③基础的刚度不够或不牢固。
④叶轮铆钉松动或轮盘变形。
⑤叶轮轴盘与轴松动,联轴器螺栓活动。
⑥机壳与支架,轴承箱与支架,轴承箱盖与底座等联接螺栓松动。
⑦风机进出气管道的安装不良。
⑧转子不平衡。
⑨管网过细,风速过快。
2. 轴承温升过高
①轴承箱振动剧烈。
②润滑油脂质量不良,变质,含有灰尘,粘砂,污垢等杂质。
③轴承箱盖座联接螺栓的紧力过大或过小。
④轴与滚动轴承安装歪斜,前后二轴承不同心。
⑤滚动轴承损坏。
3. 电机电流过大和温升过高
①开车时进气管内闸门或节流阀未关严。
②流量超过规定值或风管漏气。
③风机输送气体密度过大,使压力过大。
④电机输入电压过低或电源单相断电。
⑤联轴器联接不正,皮圈过紧或间隙不匀。
⑥受轴承箱剧烈振动的影响。
