威哲仪器美容大型圆柱体度仪 同心度测量仪适用于圆柱体/圆形等角度测量
160000.00
发布时间  2019-06-22 16:26:11
图文介绍 产品参数 联系方式

p>产品介绍

半径测量法,工件旋转式

评价项目:

圆柱度模块:径向全跳、同轴度

圆度模块:同心度、径向单跳、壁厚差

直线度模块:平行度、垂直度

单截面平面度模块:轴向单跳、垂直度、平行度

多截面平面度模块:平行度、轴向全跳动、垂直度

换向器模块:单片跳动、临片跳动、片间断差


性能参数

项目

参数

轴承类型

气浮轴承



回转精度

(0.05+6H/10000)&mum



回转速度

6rpm



调整台直径

180mm



台面承重

25kg



回转直径

470mm



最大测量直径

280mm





最小测量内径

可选配1mm测针



立柱行程

280mm



最大检测深度

100mm(最小内径:30mm)



立柱直线度

0.5&mum/100mm



立柱与主轴平行度

2.5&mum/100mm



水平移动

165mm



突出量

25mm



采集器件

圆光栅



圆周采样点数

8192点



传感器类型

电感传感器



传感器量程

±300&mum



传感器分辨率

0.01&mum



X向光栅

-



Z向光栅

RENISHAW 光栅尺

(分辨率:0.0005mm)



测针

测力:70-100mN

测针规格:RENISHAW 红宝石,&Phi2*10

测针方向:双方向

测针角度调整:±45°



计算机系统

标配PC机系统



输出

HP彩喷



三维调整台

调心:±3mm     调平:±2°



精密卡盘

3号卡盘



校正标准件

缺口标准件、校准棒

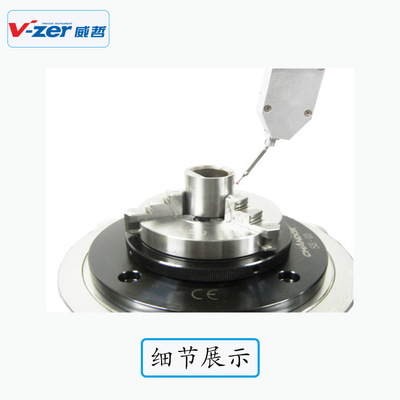

实物展示、、

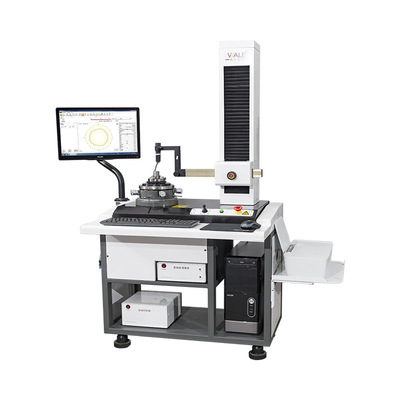

VZ-1600


标准配置



主机部分:

基础工作台  1套

立柱        1套

横向        1套

三维调整台  1套

电感箱      1套

运控控制箱  1套

过滤器      1套

油水分离器  1件

工具箱      1套

配件部分:

传感器      1个

测针        1支

卡盘        1个

定标块      1个

校准棒      2个

计算机硬件:

电脑        1套

打印机      1台

运动控制卡  1张

A/D卡      1张

软件部分:

测量软件           1份

运控控制驱动备份   1份

A/D卡驱动备份     1份

软件说明书         1份


软件性能

◆气浮运动轴系,精度保持长久、稳定性好

 ◆Z向采用进口RENISHAW光栅,增加了小锥度及直径测量辅助功能

 ◆关键件采用特殊去应力合金材料及特殊的去应力处理工艺,精度保持长久

 ◆模块化设计使用户维护成本降至最低

 ◆先进的补偿算法,对各轴精度均进行补偿

 ◆软件辅助调心调平,提高效率,节省时间

 ◆多种测量方式,解决各类零件的需求

 ◆软件测量原始数据自动保存

     为开关型,当打开这个功能后,所有测量文件自动保存为绘图区当前内容及当前列表内容,方便所有的测量数据自动保存。

 ◆软件支持XP、win7及win8以上系统

 ◆软件支持中文、英文

圆柱度功能:2-6个截面,3种评价方式

   圆柱度评估的参考基准:LSCY  MZCY  MICY  MCCY  OSCY

   圆度评估参考圆:LSC  MZC  MIC  MCC

   直线度:垂直方向

   跳动:径向单跳动,径向全跳动,轴向单跳动

   同轴度:轴元素

   测量波段:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,  15-500upr,2-15upr

   缺口测量:有











关于发票

本公司为具有一般纳税人资格的高新技术科技有限公司
所售产品均可开具17%增值税点发票。
如若需要开票,请提前与客服告知!
ps:开票加多点数10个点!


联系我们

东莞威哲精密仪器有限公司


丁先生

手机:18676997846

电话:0769-23327800

传真:0769-23327800

邮箱:dicker@foxmail.com

网址:www.v-zer.com

地址:东莞市东城区桑园工业区狮长路2号君鑫泰产业园C栋



产地东莞
是否进口
订货号2019050801
加工定制
货号圆度仪
品牌VZER
型号VZ-1600
测量精度(0.05+6H/10000)μm
外形尺寸470(mm)
重量100(kg)
适用范围圆柱的同心度、径向单跳、壁厚差
主要下游平台wish,亚马逊,速卖通,独立站,LAZADA,ebay
主要销售地区东北亚,东南亚,中东,欧洲,非洲,南美,北美
有可授权的自有品牌
是否跨境货源
