深圳二次元影像科测量仪 二次元测量仪直销
¥14500
发布时间  2019-06-23 06:27:22
图文介绍 产品参数 联系方式

深圳二次元影像测量仪 二次元测量仪厂家直销www.byjmyq.com //www.byjmyq.com

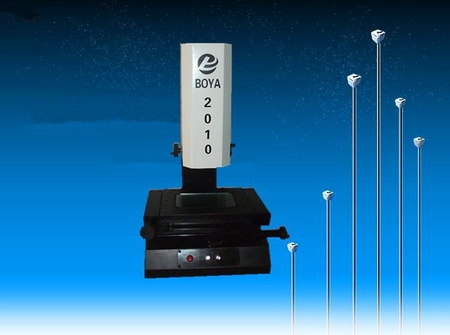

2010_副本_副本

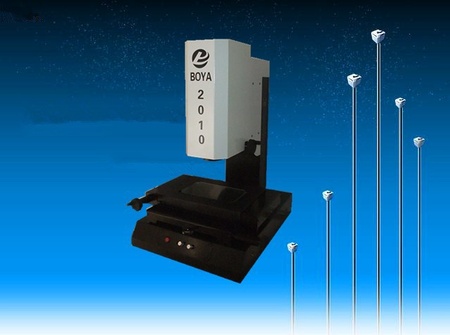

2010

影像测量仪适用范围



本产品适用于产品开发、二维抄数、品质检测等领域,如机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业等



影像测量仪特点

影像式精密测绘仪系列产品,克服了传统投影仪的不足,能将被测物体影像直接输入到计算机,使其数字化。产品集绘图、测量及检测功能为一体,功能更强大,操作更简便。高精度花岗石底座、立柱,工作台保证用于极高的稳定性及刚性。精密无牙传动、灵敏可靠、无背隙、并可快速移动。两层工作台设计、精密级V型导轨,保证拥有极高的机械精度。



2010二次元影像测量仪 二次元测量仪规格参数

主机体尺寸(mm):615*460*830
工作台面(mm):360*260
玻璃台面(mm):245*145
工作行程(mm):200*100

仪器重量(kg)180
Z
轴升降行程(mm)150
工作距离(mm)90
X Y Z
数显解析度(mm)0.001

X、Y轴线性精度:(2+L/100)µm

摄象机:彩色1/3CCD

变焦物镜倍率:0.7-4.5X

光源系统:LED环形超亮冷光源(使用寿命长,不会引起被测物件变形)

       源:220V

载物台承重:20KG



仪器保养与维护:



1、仪器应放在清洁干燥的室内(室温20±5,湿度低于60%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,影响仪器性能。



2、仪器使用完毕,工作面应随时擦拭干净**再罩上防尘套。



3、仪器的传动机构及运动导轨、应定期上润滑油,使机构运动顺畅,保持良好的使用状态。



4、工作台玻璃及油漆表面脏了,可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面,否则,会使油漆表面失去光泽。



5、仪器LED光源使用寿命很长,但当有灯泡烧坏时,请通知厂商,由专业人员为您更换。



6、仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校,所有调节螺丝与紧固螺丝均已固定,客户请勿自行拆卸,如有问题请通知厂商解决。



7、软件已对工作台与光学尺的误差进行了**补偿,请勿自行更改。否则,会产生错误的测量结果。



8、仪器所有电气接插件、一般不要拔下,如已拔掉,则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能,重则可能损坏系统。
