加工定做各种型号尺寸橡胶止水带热熔器|止水带焊接机|止水带模具

    河北300*6mm背贴式橡胶止水带接头焊接机|接头模具现货厂家直销

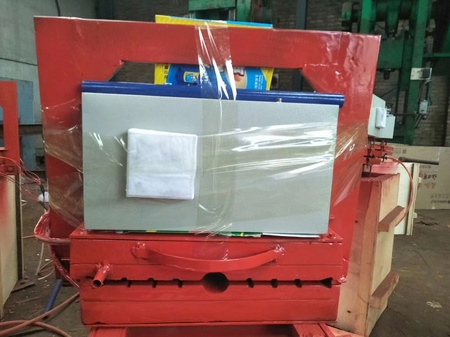

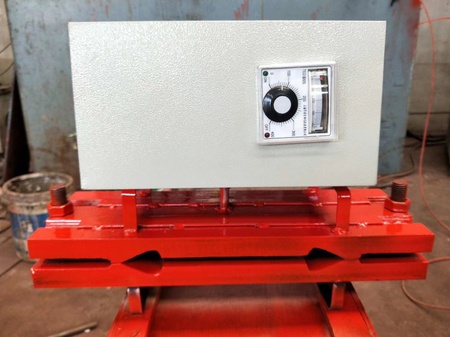

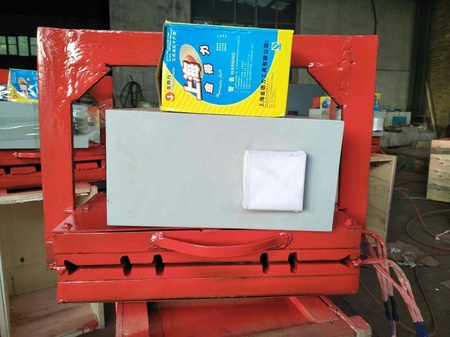

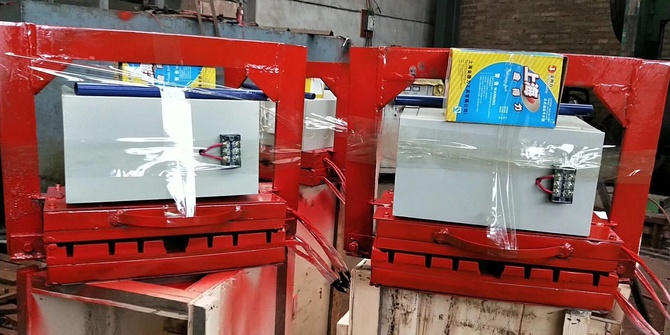

    橡胶止水带热熔器又叫止水带焊接机、止水带模具是一种简便型止水带热硫化接头设备，主要用于施工现场不方便使用大型设备进行焊接时使用。

热模加压硫化方法

本施工方法比较复杂，控制严格，施工不方便，还要购置模具，费用较大，在空间较小的施工场所不能施工，但其接头时间短效率高，制品性能一直，其适用于施工场所空间较大，无易燃气体或物质的场所。

其施工方法如下：

1. 将热接模具按说明书组装，设定好加热温度，待设备检查无误后通电加热。设定温度一般为夏天120℃，冬季140℃，其它时间段视具体情况再定；

2. 将需要对接的止水带两头用布擦拭，保持其清洁、干燥；

3. 准备好生胶，保证生胶厚度在4-5mm。将生胶剪成约2cm宽的胶带，其长度与止水带宽度保持一致，共需约5条；

4. 对于变形缝止水带，需要用生胶堵住中间变形孔，并保证堵实；

5. 取三条生胶胶条叠在一起，将另外两条截成六段5cm左右的短条，三段为一组，将两组分别放在长生胶条的中间部位上下侧，保证止水带中间部位胶量充足；

6. 待温度升到约100℃，打开模具，将生胶条和止水带的两头放入模具，生胶条在中间，并保证止水带两头对紧生胶条；

7. 两人分别保持止水带的端头水平、与生胶对紧实，另外一人安装上模板，安装过程中保证各处压力一致，即压紧螺丝对角安装；

8. 将四个压紧螺丝拧紧，直至两模板间距小于2mm为止；

9. 至此开始硫化阶段。待温度升至设定温度后保温30min；

10. 到时间后打开模具，此时的接头较脆弱，需静止10min，10min后检查接头情况，准备下次热接。

接头

在基因工程技术中，使两个DNA分子或一个DNA分子的两端经酶切可以配对再经连接酶共价连接的序列。 现常用人工合成的六聚体接头（含有一特定酶的切口），也可多个六聚体接头连在一起，形成多聚接头(polylinker)。

止水带

橡胶止水带是采用天然橡胶与各种合成橡胶为主要原料，掺加各种助剂及填充料，经塑炼，混炼， 压制成型，其品种规格较多，有桥型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。该止水材料具有良好的弹性，耐磨性、耐老化性和抗撕裂性能，适应变形能力强、防水性能好，温度使用范围-45℃-+60℃。当温度超过+70℃，以及强烈的氧化作用或受油类等有机溶剂侵蚀时，均不得使用该产品。

厂家直销

《厂家直销》是一款Android平台的应用。
