绝缘材料电阻率测试仪\电阻率直测试验仪\数显电阻测试仪  BEST-212

一、符合标准及适用范围：

   完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257绝缘材料的直流电阻或电导试验方法等标准要求。本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

二、厂技术指标


三、标准配置：

主机和屏蔽箱

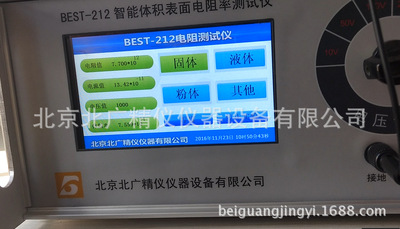

显示界面

液体电极

固体电极

四、工作原理

   固体绝缘材料体积/表面电阻率测试仪根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是&infin，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。
   本台电阻率测试仪是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高(专利)，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

绝缘材质电阻测试的影响因素

一、电阻测试时的注意事项

采用GB1410-89规定的电极时，应符合GB1410-89第6、7条规定。采用IEC340-5-1规定的电极时，不应有因电极电阻活污染引起的明显的测试误差。电极材料应再测量跳线抗腐蚀，不与北测材料反应。电极如施以10V电压，在不锈钢、非腐蚀性金属板（不是铅）商测试时，接触电阻应小于1*103欧姆。

1、环境温湿度

一般材料的绝缘电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，导体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

2、测试时间

用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，最后达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值。在通信电缆绝缘电阻测试方法中规定，在充电1分钟后读数，即为电缆的绝缘实测值。但是在实际上，此方法有些不妥，因为直流电压对被测材料加压时，被测材料上的电流是电容电流，既然是电容电流，就与电缆的电容大小有关，电容大需要充电的时间就长，特别是油膏填充电缆，就需要的时间要长一些。所以同一类型的电缆，由于长度不一样，及电容大小不一样，充电时间为一分钟时读数显然是不科学，还需进一步研究和探讨。

3、测试设备的泄漏

在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本消除杂散电流对测试结果的影响；高电压线由于表面电离，对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少尖端，杜绝电晕放电；采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。

5、测试电压(电场强度)

介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。

值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。

若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。

6、测试仪器的准确使用

测试仪器很多厂家普通用高阻计、兆欧表，在工作时，仪器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。使用前，首先要做好以下各种准备：

(1)测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

(3)被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

(4)测量前要检查仪器是否处于正常工作状态，主要检查其&ldquo0&rdquo和&ldquo&infin&rdquo两点。兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在&ldquo0&rdquo位置，开路时应指在&ldquo&infin&rdquo位置。

(5)仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。

主机屏蔽箱

液体电极
