绝缘蛙油介损及电阻率法测试仪
18500.00
发布时间  2019-06-27 14:30:16
图文介绍 产品参数 联系方式

10 绝缘油介损及电阻率测试仪

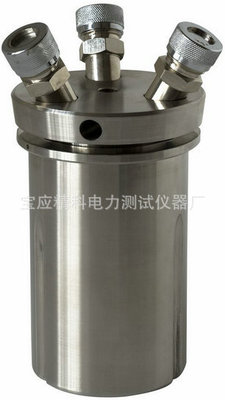

10 油介损油杯

JKYJS型一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前为先进的高频感应加热方式,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度、湿度等影响,保证仪器长时间使用后仍然精度一致。

仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×180)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以打印输出,操作人员不需专业培训就能熟练使用。







特别提示:本公司警告用户,本仪器有高压输出,使用不当可能危及人身安全。

工作原理

A.加热

仪器采用高频感应炉加热,启动加热后,温控CPU发出加热命令,同时采集油杯内部温度传感器的温度值,加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时,用大功率加热方式,这有利于缩短油样加热时间;待温度升至接近预设温度时,采用较小功率PWM加热方式,这样有利于油样加热均匀。

高频感应炉加热避免了发热块加热不均匀的现象。



B.控温

在实测温度接近预设温度时,温控CPU采用小功率PWM方式加热,采样温度值经PID运算,分析出PWM控制占空比,使温度严格控制在预设温度误差范围以内。

C.介损测量

试验电压同时加在仪器内部标准电容器及油杯加压极上,测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样,将数字信号送DSP(数字信号处理器),DSP对其进行滤波、FFT等运算后计算出tg&delta、C x  &epsilon等参数,送主控CPU

D.体积电阻率测量

直流高压试验电压加在油杯加压极上,经过测试回路,产生一微弱电流信号,该微弱电流信号经测量电路放大后送进AD采样将数字信号送DSP(数字信号处理器),DSP对其信号进行处理,计算出Rx、&rho等参数,送主控CPU

4.名词解释

tg&delta: 油样介质损耗角正切值

Cx  油样油杯的电容值;

&epsilonr  相对介电常数,它是根据电容值换算而得到的

上述三参数所用的试验源为交流电压源

Rx  油样的绝缘电阻;

&rho  :油样的体积电阻率,它是根据绝缘电阻换算而得到的

上述二参数所用的试验源为直流电压源

基于上述两种不同的试验电源对油样有不同的极化效应,因而重复测试时,中间必须有足够的放电时间!否则数据不可靠!

五、主要技术指标

1

使用条件

-5℃∽40℃         RH80%

2

电    源

AC 220V±10%      频率无限制

3

高压输出

1000V2200V      每隔200V



精    度

2%





50VA               输出电流25mA

4

温控感应炉

功率500W

5

温度控制范围

<100

6

温度测量误差

±0.5

7

控温误差

±1

8

控温时间

室温到90℃          小于20min

9

测量范围

tg&delta         无限制





C x         15PF-300PF





Rx          10M-10T

10

精    度

tg&delta

Cx

 Rx

±(读数*1.0%+0.020%)

±(读数*1.0%+0.5PF)

±读数*  10%

11

相对介电常数

&epsilonr

自动计算

12

体积电阻率

&rho

自动计算

13

外形尺寸

450L)×310W)×360H

14

重    量

18Kg

绝缘油

一种润滑油。通常由深度精制的润滑油基础油加入抗氧剂调制而成。主要用作电气设备的电介质。


介损


测试仪

测试仪

产地宝应
是否进口
加工定制
品牌精科
型号JKYJS
测量范围2000V
尺寸500*400*800(mm)
电池种类220V
测量精度0.2
电源电压220(V)
用途绝缘油
规格JKYJS
