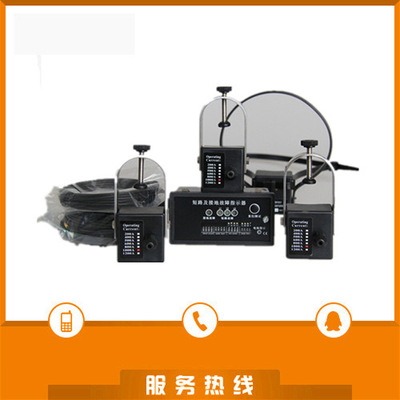

SEC-V-BC产品概述：

SEC-V-BC型短路接地故障指示器是在消化、吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。在环网配电系统中，特别是在大量使用环网负荷开关(Ring Main Unit)的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。在分断保护发生后，会造成隶属于此级网络的系统全部停电。通过使用本产品，可以快速准确地指示出发生故障的部分, 维修人员则可以根据此指示信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电。大大节省了查找故障部分的时间，减少停电时间和停电的范围，提高供电可靠性。随着城乡电网改造和供电系统的不断发展完善，短路、接地故障指示器已成为城乡电网环网供电系统安全维护必不可少的先进配置。

本故障指示器安装在SF6环网柜和电缆分接箱中，分体式安装，全光纤连接，高低压隔离，巡视安全直观，指示精确，动作可靠，抗干扰能力强，电池低电量报警，同时提供外部供电接口，保证主机有效工作；远程报警输出，远程复位，能配合配网自动化（FTU）设备工作；故障报警动作电流，复位时间等参数均可按客户要求调整。具有防水雾，防盐雾，防酸雾腐蚀的三防重要特性，更可满足IP68防护等级所要求的防浸水特性。接地报警电流范围大，适应配网系统中性点不同接地方式（不接地，小电阻接地，经消弧线圈接地）。

SEC-V-BC主要功能

1、 短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2、 接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3、 电池低电量报警指示：当指示器主机内部电池电压降低至2.7V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。
另备有外部供电接口，可采用外接电源。

4、 故障电流值可调：

5、 远程报警及复位：当线路发生故障后，指示器发出相应报警信号的同时，配合配网自动化（FTU）设备工作，将故障报警信号将传输给远程监控中心，还可进行远程手动复位操作。

6、 自动复位：当指示器发出报警信号后，在设定的自动复位时间内，若无人工进行复位，指示器可自动进行复位。

7、 测试和复位：当指示器发出报警信号后，按动指示器主机面板上的&ldquo复位/测试&rdquo按钮，可清除报警状态。
在非报警状态下，按住指示器主机面板上的&ldquo复位/测试&rdquo按钮保持3秒，面板上所有指示灯闪烁10次，并伴有继电器动作声，说明指示器处于正常工作状态。

SEC-V-BC安装方法

1、 指示器主机的安装

指示器的主机安装在配电柜的前面板上

拆卸主机须按下主机壳上的金属弹片

开孔尺寸：92.5mm× 43.5mm（长X宽）。
