供应 LWG-3080 频率f信号发生器 函数信号源制作 脉冲光群发生器
3600.00
发布时间  2019-05-21 08:33:21
图文介绍 产品参数 联系方式

商品描述

DDS3080功能特性:





●频率精度高:频率精确度可达到数量级

●频率分辨率高:全范围频率分辨率80mHz

●无量程限制:全范围频率不分档,直接数字设置

●无过滤过程:频率切换时瞬间达到稳定值,信号相位和幅度连续无畸变

●波形精度高:输出波形由函数计算值合成,波形精度高,失真小

●多种波形:可以输出32种波形

●脉冲特性:可以设置精确的脉冲波占空比

●谐波特性:可输出基波和谐波信号,二者相位可调

●扫描特性:具有频率扫描的幅度扫描功能,扫描起止点任意设置

●调制特性:可以输出频率调制FM信号

●键控特性:可以输出频移键控FSK,幅移键控ASK和相移键控PSK信号

●猝发特性:可以输出猝发计数脉冲串信号

●存储特性:可以存储40组用户设置的仪器状态参数,可随时调出

●计算功能:可以选用频率或周期,幅度有效值或峰峰值

●操作方式:全部按键操作,中/英文两种菜单显示,直接数字设置或旋钮连续调节

●高可靠性:大规模集成电路,表面贴装工艺,可靠性高,使用寿命长

●保护功能:过压保护、过流保护、输出端短路几分钟保护、反灌电压保护

●频率测量:可以选配频率计数器功能,对内部/外部信号进行频率测量

●功率放大:可以选配功率放大器,输出功率可以达到7W

●程控特性:可选配RS232接口







1输出A特性

1.1波形特性

波形种类:正弦波,方波,三角波,锯齿波,脉冲等32种波形

波形长度:1024

采样速率:100MSa/s

波形幅度分辨率:8bits

正弦波谐波抑制度:&ge40dBc(<1MHz),&ge35dBc(1MHz~20MHz))

正弦波总失真度:&le1%(20Hz~200kHz)

方波升降沿时间:&le35ns

过冲:&le10%

方波占空比:1%~99%

1.2频率特性

频率范围:正弦波:40mHz~型号频率上限(10MHz);其他波形:40mHz~1MHz

频率分辨率:40mHz

频率准确度:±(5×+40mHz

频率稳定度:±5×/3小时

1.3幅度特性

幅度范围:2mVpp~20Vpp          40mHz~10MHz(高阻)

          2mVpp~15Vpp        10MHz~15MHz(高阻)

          2mVpp~8Vpp          15MHz~20MHz(高阻)

幅度分辨率:20mVpp(幅度>2Vpp),2mVpp(幅度<2Vpp

幅度准确度:±(1%+2mVrms)(高阻,有效值,频率1kHz

幅度稳定度:±0.5%/3小时

幅度平坦度:±5%(频率< 10MHz),±10%10MHz <频率)

输出阻抗:50&Omega

1.4偏移特性

偏移范围:±10V(高阻、衰减0dB时)

分辨率:20mVdc

偏移准确度:±(1%+20mVdc

1.5扫描特性

频率或幅度线性扫描

扫描范围:起始点和终止点任意设定

扫描步进:大于分辨率的任意值

扫描速率:10ms~60s/步进

扫描方式:正向扫描,反向扫描,往返扫描

手动扫描:步进/

1.6调频特性

载波信号:A路信号

调制信号:内部B路信号或外部信号

调频深度:0%~200%

1.7键控特性

FSK:载波频率和跳变频率任意设定

ASK:载波幅度和跳变幅度任意设定

PSK:跳变相位:0~360°,最高分辨率:1°

交替速度:10ms~60s

1.8猝发特性

载波信号:A路信号

触发信号:TTL_A路信号

猝发计数:1~65000个周期

猝发方式:内部TTL,外部,单次

输出B特性

2.1波形特性

波形种类:正弦波,方波,三角波,锯齿波,脉冲等32种波形

波形长度:1024

采样速率:12.5MSa/s

波形幅度分辨率:8bits

方波占空比:1%~90%

2.2频率特性

频率范围:正弦波:10mHz~1MHz;其他波形:10mHz~100kHz

频率分辨率:10mHz

频率准确度:±(1×+ 10mHz

2.3幅度特性

幅度范围:50mVpp~20Vpp(高阻)

幅度分辨率:20mVpp

输出阻抗:50&Omega

2.4猝发特性

载波信号:B路信号

触发信号:TTL_B路信号

猝发计数:1~65000个周期

猝发方式:内部TTL,外部,单次

3  TTL输出特性

3.1波形特性

方波,上升下降时间&le20ns

3.2频率特性

40mHz~1MHz

3.3幅度特性

TTLCMOS兼容,低电平< 0.3V,高电平> 4V

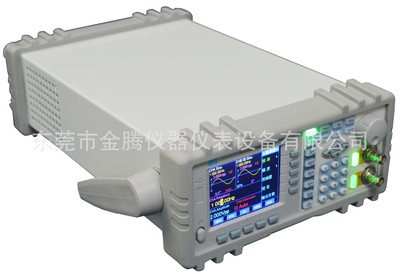

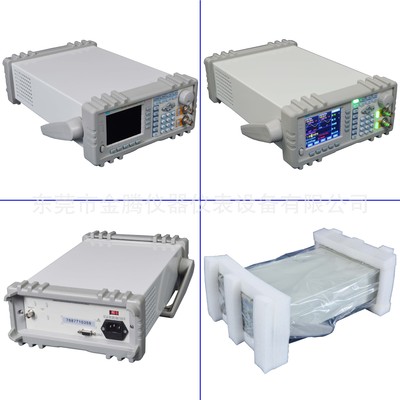

产品实拍





 undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined





 undefined

undefined

undefined





公司介绍

    东莞市龙威电子科技有限公司是开关电源、线性电源、数字示波器、安规耐压仪、频率计、数字电桥、音频扫频仪等产品专业生产加工的有限责任公司,公司总部设在香港荃湾葵涌昌路,分部设在东莞塘厦林村工业区,东莞市龙威电子科技有限公司拥有完整、科学的质量管理体系。东莞市龙威电子科技有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临东莞市龙威电子科技有限公司参观、指导和业务洽谈。

  如有需要请致电:13423044510/18938208688/0769-87727715

传真号码是:0769-82618128黄小姐 商务QQ:2198941898




生产展示




企业简介





产地香港龙威
是否进口
加工定制
类型函数信号发生器
品牌LW(龙威)
型号LWG-3080
频率80(MHz)
电平低电平<0.3V, 高电平>4V(V)
外形尺寸415x295x195mm(mm)
重量3.5kg(kg)
信号源函数信号发生器
