二路固体继电器模块(红色)
产品介绍:

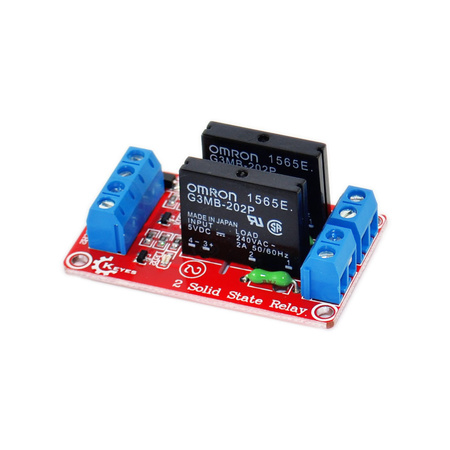

1、欧姆龙5V固态继电器240V/2A,输出带电阻式保险丝240V/2A。
2、尺寸:55*33*25(长*宽*高)
3、输入电源:5VDC
4、输入控制信号电压:
(0-2.5V状态低电平 继电器ON)
(3-5V状态高电平 继电器OFF)

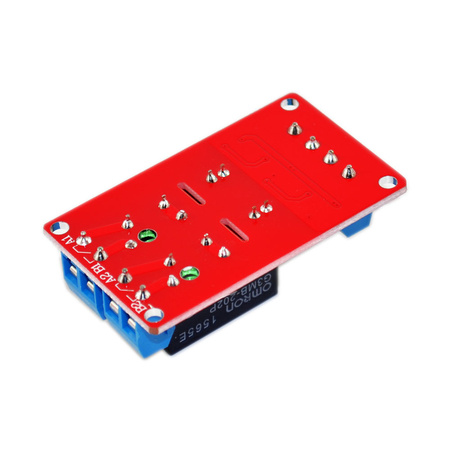

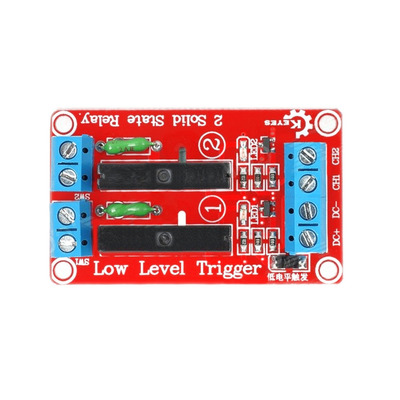

模块接口:
输入部分:
DC+:接电源正极(按继电器电压供电)
DC-:接电源负极
CH1:继电器模块信号触发端(低电平触发有效)
CH2:继电器模块信号触发端(低电平触发有效)
高电平与低电平含义:
高电平触发指的是信号触发端(CH)与电源负极之间有一个正向电压,通常是用电源的正极与触发端连接的一种触发方式,当触发端有正极电压或达到触发的电压时,继电器则吸合。
低电平触发指的是信号触发端与电源负极之间的电压为OV时,或者说触发端的电压比电源正极的电压更低,低到可以触发的电压时,使继电器吸合,通常是将电源的负极与触发端连接的一种触发方式,使继电器则吸合。
电气参数:
    电压   静态电流   工作电流    触发电压   触发电流
1路  5V     0mA       12.5mA      3.3-5V      2mA
2路  5V     0mA       12.5mA      3.3-5V      2mA

产品使用说明:
1.模块的供电:电源一定要直流,电压要与继电器的电压相符
2.接线方法:

当信号触发端有低电平触发时,继电器会接通,设备有电而工作。
