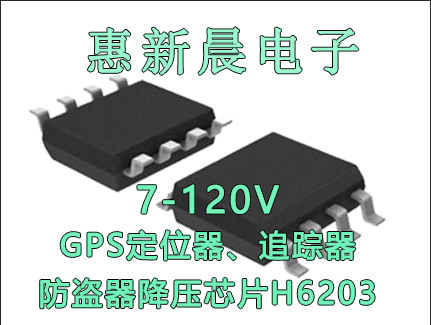

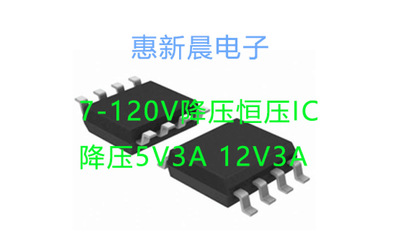

7-120V电动单车指纹锁厂家降压IC 5V3A 12V3A降低功耗 高性价比H6203
0.10
发布时间  2019-07-04 20:26:39
图文介绍 产品参数 联系方式

深圳市惠新晨电子有限公司优势推出一款DC-DC宽电压输入7-120V非隔离开关降压型稳压器H6203,支持大电流3.5A输出,超低待机功耗1mA以内,转换效率高,外围元器件少,高性能,高恒压精度,7-120V宽输入电压,高稳定性,性价比高,价格优势明显,广泛应用于电动车指纹锁市场、BMS电池管理系统降压供电



惠新晨电子备货实力强,可以做月结,是值得信赖合作的实力供应商

惠新晨电子的宗旨是品质放在第一位,在一流封装厂代工,质量第一,价格第二

因为专注,所以专业

惠新晨电子专业的团队,为您提供周到完善的技术支持、售前服务及售后服务,让您无任何后顾之忧

我们的优势:原厂直销,价格优势,货源充足,技术支持,品质保证

选择惠新晨电子的产品,意味着 选择高品质,优秀服务,和方案保障,提升你产品的定位。

惠新晨电子提供全套技术支持,我们为客户提供免费的样片以及Demo评估版供测试。我们还提供 通用类型的产品方案,包含可直接生产的PCB布图和BOM表,为客户缩短设计周期和更快产品上市提供必须的帮助

惠新晨电子提供优质高效的服务和支持,我们有应用工程师现场技术支持,各类完备的技术方案 设计支持,芯片设计工程师直线技术支持

深圳市惠新晨电子有限公司

周工

MB:15889768528

qq2945356936

欢迎来电索取方案资料及DEMO测试,免费提供

深圳市宝安区西乡街道宝源路1053号资信达大厦701

关于具体方案资料与样本申请可来电联系我

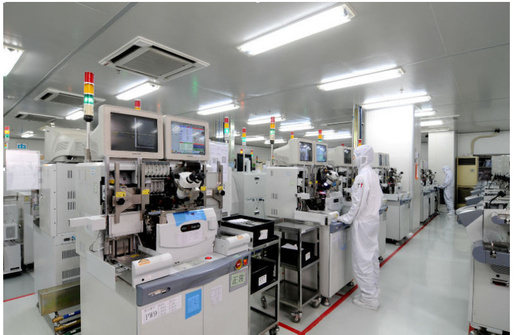

封装厂图

产品概述:

H6203是目前电动车市场上性价比最高、最主流的一款超低待机功耗的DC-DC高电压开关降压稳压驱动器芯片

H6203 是支持宽电压输入的开关降压型DC-DC的稳压控制器,最高输入电压可高达120V。

H6203 也支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置分压电阻可设置输出恒压值。

H6203 采用固定 频率的 PWM 控制方式,典型开关频率为 140KHz。轻载时会自动降低开关频率以获 得高的转换效率。

H6203 内部集成软启动以及过温保护电路,输出短路保护,限 流保护等功能,提高系统可靠性。

H6203 具有低待机功耗、高效率、低纹波、优 异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可高达3.5A



产品特点:

内置MOS管

宽输入电压范围:7V~120V

输出电压从 0.8V 到 30V 可调

支持输出恒流

支持输出 12V3A  5V3.5A

高效率:可高达 98%

工作频率:140KHz

低待机功耗

内置过温保护

内置软启动功能

内置输出短路保护

内置过压保护

恒流(CC±2%)

恒压(CV±2%)

应用灵活

高动态响应轻松满足轻载切重载不掉电压,特别适合车载定位器瞬间联网大电流低纹波高动态响应的需求

低静态功耗0.4mA

外围元器件少 ,外围仅仅10个元器件

内置过温保护,内置软启动,内置输出短路保护

开机瞬间无过冲,过温保护、过流保护优越

惠新晨电子H6203解决了车载产品对待机功耗要求苛刻的问题,外围元器件少,体积可以做得很小,解决对体积要求苛刻的难



应用领域:电动车车载产品,电动车防盗器,电动车指纹锁



H6203
输 入 电 压: 7-120V(电动车)
输 出 电 压: 4-5V(稳压工作) 3.8-5V(最大负载3.5A)
瞬间峰值大电流: 3.5A

持续电流:1.5A

备注:H6201外置MOS管,市场持续电流10A大电流输出



H6203 7-120V输入待机功耗测试数据:

静态电流最新数据
定位器最新芯片


H6203优势替代一些价格昂贵的进口芯片LM34940,LM5017,MP9486A,MP4689等,为广大客户降低成本来应对竞争激烈的市场

惠新晨电子H6103可优势替换以下几款进口芯片:

替换MP4688,替换MP4689,替换SY8501,替换SY8502,替换55K6,替换MP9486A,替换MP9486,替换LM34940,替换LM5017,替换LM5007,替换BDX6VA,替换BDX7GA,替换MP4560,替换MP2565,替换LM25010 LM25017



H6203价格比他们便宜2元一颗,欢迎大家选用我司的芯片





品牌惠新晨电子
型号H6203
类型驱动IC
功率30
驱动芯片类型降压稳压
针脚数8
用途电动车指纹锁
封装SOP-8
批号1822
特色服务免费提供技术支持
应用领域安防设备,物联网IoT,汽车电子
产品说明免费提供样品测试
货号1822
是否跨境货源
