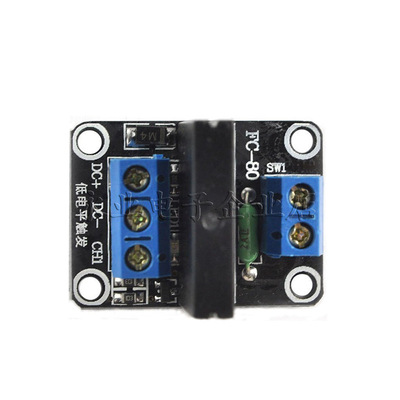

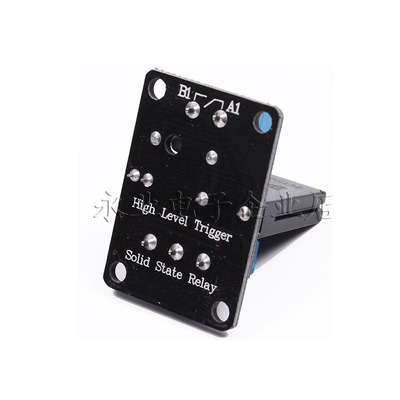

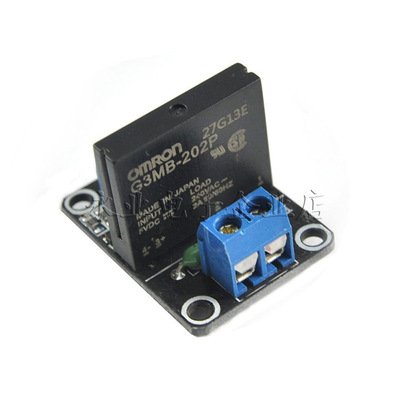

产品介绍：
1、欧姆龙5V固态继电器240V 2A，输出带电阻式保险

丝240V 2A.

2、尺寸：25*34*25(长*宽*高）净重：13g

3、输入电源：5V DC  (160MA)
4、输入控制信号电压：

          （0-1.5V状态低电平 继电器ON)
(2.5-5V状态高电平 继电器OFF)

5、蓝色KF301端子接控制线更方便。

模块接口：

输入部分：

DC+:接电源正极（按继电器电压供电）

DC-:接电源负极

CH: 继电器模组信号触发端（低电平触发有效）

高电平与低电平含义：

高电平触发指的是信号触发端（IN）与电源负极之间有

一个正向电压，通常是用电源的正极与触发端连接的一

种触发方式，当触发端有正极电压或达到触发的电压时，继电器则吸合。

低电平触发指的是信号触发端与电源负极之间的电压

为OV时，或者说触发端的电压比电源正极的电压更低，

低到可以触发的电压时，使继电器吸合，通常是将电源

的负极与触发端连接的一种触发方式，使继电器则吸合。

电气参数：

电压版本 静态电流  工作电流  触发电压 触发电流

  5V     0mA       12.5mA    0-1.5V    2mA

产品使用说明：

1.模块的供电：电源一定要直流，电

压要与继电器的电压相符

2.接线方法：

当信号触发端有低电平触发时，继电器会接通，设备有电而工作

-|-_-|-

继电器

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

固态

固体是物质存在的一种状态，是四种基本物质状态之一。与液体和气体相比固体有比较固定的体积和形状、质地比较坚硬。固体是由数量级为10^23的粒子所结合成的宏观体系，是一个复杂的多体系统。固体可能是晶体，其空间排列是有规则的晶格排列（例如金属及冰），也可能是无定形体，在空间上是不规则的排列（例如玻璃）。一般而言，固体是宏观物体，一个物体要达到一定的大小才能够被称为固体，但是对其大小无明确的规定。固体的物理性质包括气味、颜色、体积、密度、熔点、沸点、比热、室温下的形态（固体、液体或气体）、硬度、多孔性、折射率等。

低电平
