ABB断路器测试仪 SACE PR010/T configuration test unit

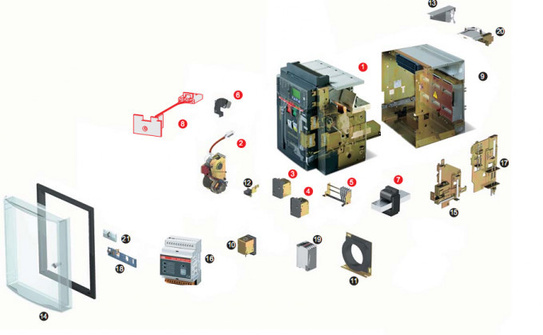

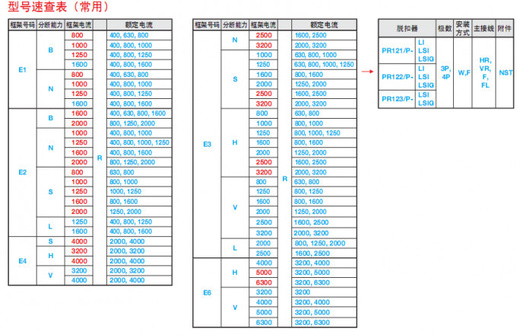

ABB 保护脱扣器的附件

可选模块
    ABB 的 PR122/P 和 PR123/P 可装配附加内部模块来加强脱扣器能力，并使功能单元更加多样化。

电气信号触头：PR120/K 内部模块
    此单元从内部与 PR122/P 和 PR123/P 连接，可实现对断路器的遥信遥控功能。
    PR120/K 脱扣器提供了 4 个独立的继电器，可实现以下电气信号：
      - L、S、G (和 UV、OV、RV、RP、D、U、OF、UF) 保护开始计时
      - L、S、I、G、OT (和 UV、OV、RV、RP、D、U、OF、UF)保护脱扣和其它事件
      - 通过一个外部装置 (PR010/T、BT030、PR120/D-BT)，这些触头可与任何事件或报警信号连接起来。
    PR120/K也可用来执行负载控制功能。
    还有当给此单元提供一个开关量信号后，可实现以下功能：
      - 可激活 PR123/P 中的二组参数之中的一组
      - 外部脱扣指令
      - 脱扣器脱扣复位
      - PR120/K 继电器复位
    当要求输入开关量信号时，功率继电器有个公共接点 (参见第 8 章电气线路图)。
    当断路器和  PR120/K 一起订购时，客户所需的连接必须在订单中说明。当单独订购PR120/K 时，可进行两种接线。
    此时单元需要附加 24V DC 供电电源 (以一个绿色 LED 指示)。此外，4 个黄色 LEDs 指示每个继电器的输出状态。
    当额定电压高于 690V 时，必须使用电压传感器。

PR120/V 测量模块
    这种可选性模块是 PR123/P 标准模块，可增加到 PR122/P 中。它测量和处理相电压和中性线电压，通过内部总线传递这些值到保护脱扣器，可完成一系列保护和测量功能。
    它能在任何时候连接到 PR122/P 上，可自动识别且不需要任何配置。
    PR122/P 不需要任何外部连接或电压传感器。因为它在内可连接到 Emax 的下端子上，并按需要，通过位于端子盒上的不同的连接端子，电压的连接可被移到其它任何位置上 (例：上端)。
    当单独订购时，PR122/P 已提供了通过内部或端子盒的连接方式。
    此模块已提供了一个 LED 和隔离开关来用于绝缘测试。

PR120/D-M 通讯模块
    PR120/D-M 是将 Emax 连接到 Modbus 网络的通讯模块，可实现对断路器的遥控。
此模块适用于 PR122/P 和 PR123/P 保护脱扣器。PR120/D-M 模块可在任何时候增加在保护脱扣器上并能自动被识别。当单独订购时，此模块已提供所有的安装附件，例：
    已预装电缆的辅助开关和为断路器状态发送信号的电缆  (储能、插入位置)。详细的接线图，可参见 8/11 页。功能清单可参见 4/41。
在前面板上提供 3 个 LEDs指示：
      - 电源 LED
      - Rx / Tx LEDs

PR120/D-BT 无线通讯模块
    PR120/D-BT 是具一种新创的蓝牙技术标准的无线通讯模块。在 PR122/P 和PR123/P 保护脱扣器与掌上电脑或一个拥有蓝牙端口的笔记本电脑之间，它能实现通讯。此装置使用专用的 SD-Pocket 系统。
    在前端提供 4 个 LEDs指示：
      - 电源 LED
      - Rx / Tx LEDs
      - 蓝牙 LED，显示蓝牙通讯
    PR120/D-BT 可在任何时候连接到保护脱扣器。

BT030
    BT030 是一种可连接到 PR121/P、PR122/P 和 PR123/P 脱扣器测试连接口上的装置。
    BT030 也能和带有 PR222DS/PD 的 Tmax 断路器一起使用。
    此装置使用专用的 SD-Pocket 系统。
    BT030 可通过锂-电池来供电和给保护脱扣器供电。

PR030/B供电单元
    此单元一般是与 PR122/P 和 PR123/P 一起提供，以便读取和对脱扣器单元进行参数设置，而不管断路器处于何种状态  (分闸  - 合闸、处于绝缘测试或摇进位置、有/无辅助供电电源)。
    如果在脱扣发生多于48小时后和脱扣器没有电的情况下，也需要用 PR030/B 来读脱扣参数。
    通过脱扣器一个内部电子线路，在只进行阅读和参数配置操作的情况下，大约可持续工作 3 小时。
    如果 PR030/B 附件用来进行脱扣测试和自动测试，则随范使用次数的增加，电池寿命亦将减少。

    此附件适合所有保护脱扣器，它被设计用来安装在开关柜的前面板上。由一个图像显示器组成，脱扣器的所有测量和报警都可在上面显示。用户可通过使用一个导航按钮来浏览测量结果，类似于 PR122/P 和 PR123/P的操作方式。由于具有与保护脱扣器相同极准确度，这个装置可代替传统的装置，不需要电流/电压传感器，仅需要一个 24V DC 供电源。事实上，HMI030 可直接通过一个串行线连接到保护脱扣器上。

PR010/T 配置测试单元
    PR010/T 单元是执行测试、编程及参数阅读的装置，它是为 Emax 低压空气断路器配备的。
    其测试功能适合于以下单元：
      － PR121/P (所有型号)
      － PR122/P (所有型号)
      － PR123/P (所有型号)
    其编程及参数阅读功能只适用于 PR122/P 和 PR123/P。
    以上所提及的各项功能均通过 PR010/T 面板上的功能键及所配置的接口电缆传输的，此单元上有两个指示灯，以显示单元处于以下状态：
      － 电源接通 (POWER-ON) 及待命 (STAND-BY) 状态。
      － 电池充电状态
    PR010/T 有两种测试方式：自动  (PR121/P、PR122/P 和 PR123/P) 和手动。通过与个人电脑相连  (使用  ABB 提供的磁盘)，还可对  PR010/T 中的软件进行升级，以便 PR010/T 适合于不断发展的新型断路器。
    同时还可存贮一些有意义的测试结果，并向个人电脑以报告的形式输出以下信息：
      － 被测试的保护脱扣器的类型
      － 所选择的门限值
      － 所选择的曲线
      － 所测试的相
      － 测试电流
      － 估计的脱扣时间
      － 实测的脱扣时间
      － 测试结果
    最少可存贮 5 组完整的测试结果，被下载到个人电脑上的测试结果可生成记录档案。
    在自动测试模式中，PR010/T单元能够对PR122/P进行以下功能测试：
      － L、S、I 保护功能
      － 配备内部 CT 的 G 功能测试
      － 配备在外部 &ldquo星形&rdquo 接点上 CT 的 G 功能测试
      － 微处理器正常运行的监视
    也可对带有 PR120/V 的 PR122/P 保护功能进行测试：
      － 过压保护功能 OV
      － 欠压保护功能 UV
      － 剩余电压保护功能 RV
      － 相不平衡保护功能 U
    PR010/T 单元是一种轻便式设备，可通过一个可充电电池进行供电工作，同时也可通过一个外部的电源 (100-240V AC / 12V DC) 进行供电工作。
    标准的 PR010/T 单元包括：
     － PR010/T 测试单元 (带有一个可充电电池)
      － TT1 测试单元
      － 100-240V AC / 12V DC 外部电源，包括电源线
      － 连接本单元与脱扣器位置上的连接线
      － 连接本单元与电脑的连接线 (RS232 串行接口)
      － 用户手册及应用软件的磁盘
      － 塑料袋

PR021/K 信号单元
    PR021/K 信号单元可将 PR121/P、PR122/P 和 PR123/P 保护单元提供的数字信号转换为电信号，从而断开电气触头。
    信号单元通过一组专用的导线与保护单元相连，保护单元的所有激活的状态信息都通过此线传输，相对应的电气触头在此信号作用下闭合。
    PR021/K 单元可提供以下信号/电气触头：
  － 过载预报警 L (从保护进入计时状态到脱扣器脱扣期间将一直激活)
  － 保护功能开始进入计时状态和脱扣 (在计时阶段和脱扣器脱扣后，脱扣保护信号一
       直激活)
  － I 功能脱扣
  － 超温保护开始进入计时状态和已超温 (T>85℃)
  － 两个负载控制触头 (接通和断开一个负载或断开两个负载)
  － 脱扣器脱扣
  － 对话连接线的故障 (连接保护单元与对话单元)
  － 相不平衡
    高达 7 个信号触头可通过 DIP 开关在 PR122/P-PR123/P 进行灵活设置：方向性保护(D)、欠压 (UV) 和过压保护 (OV)、逆功率脱扣 (RP) 和其它保护。
    PR021/K 单元上的两个触头  (负载控制) 可控制断路器的分闸线圈和合闸线圈，这些触头也可作为其它应用，包括：负载控制、报警、信号指示、电气闭锁。
    按压复位键，所有信号恢复原位。
    此单元还提供 10 个 LEDs指示以下状态：
  －&ldquoPower ON&rdquo：辅助电源供电状态
  －&ldquoTX (Int Bus)&rdquo：闪烁，表示对话单元正传输信号
  － 8 个 LED 与信号触头配合
    下表列举了 PR021/K 单元的信号触头特性：
