POM 泰科纳 C 9021 耐磨耐化学高刚性差汽车电子芯部件图

首页 > 产品 >

￥25.00/千克

发布时间 2019-07-09 06:22:04

瑞璇塑化科技（上海）有限公司

会员

图文介绍产品参数联系方式

undefined

品类：POM

化学名：聚甲醛

品牌：泰科纳

型号：C9021

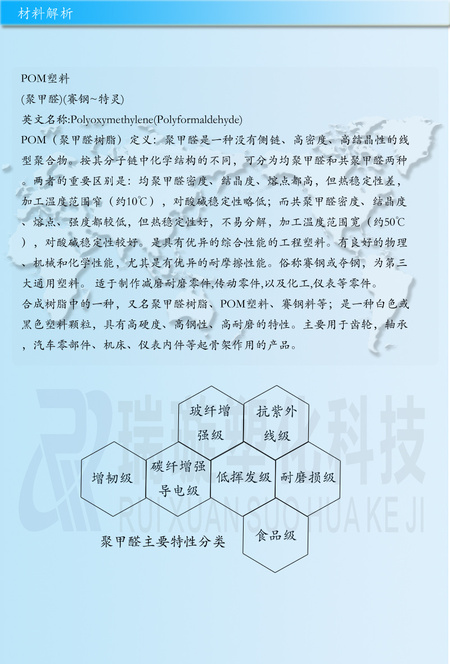

Hostaform C 9021聚甲醛（POM）共聚物Celanese Corporation

Hostaform? C 9021 是一种聚甲醛（POM）共聚物产品。它可以通过注射成型进行处理，且可以在北美洲、非洲和中东、拉丁美洲、欧洲或亚太地区中获得。 Hostaform? C 9021 应用包括电气/电子应用、电气用具、工程/工业配件、食品接触应用和汽车行业。
特性包括：
阻燃/额定火焰耐化学品高刚度高硬度良好的韧性

总体

材料状态

已商用：当前有效

资料 1

Technical Datasheet - ISO (English)

UL 黄卡 2

E113269-100968130E42337-234607

搜索 UL 黄卡

Celanese CorporationHostaform?

供货地区

北美洲非洲和中东

拉丁美洲欧洲

亚太地区

性能特点

High Hardness刚性，高抗溶解性

耐化学性良好耐碱耐水解性

耐油韧性良好

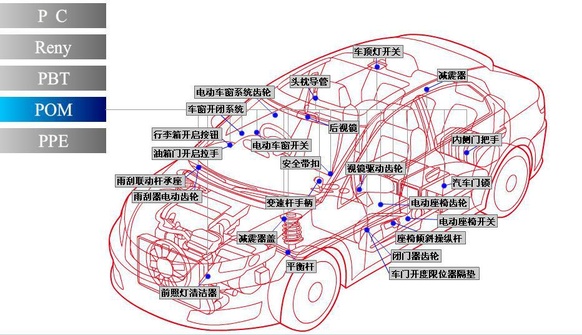

用途

电气/电子应用领域电器用具

工程配件汽车领域的应用：

机构评级

BgVV Recommendation XXXIII

FDA 21 CFR 177.2470

欧洲 2002/72/EG

RoHS 合规性

联系制造商

加工方法

注射成型

多点数据

Isochronous Stress vs. Strain (ISO 11403-1)Isothermal Stress vs. Strain (ISO 11403-1)

Shear Modulus vs. Temperature (ISO 11403-1)Viscosity vs. Shear Rate (ISO 11403-2)

树脂ID (ISO 1043)

POM

物理性能	额定值	单位制	测试方法
密度	1.41	g/cm3	ISO 1183
溶化体积流率（MVR） (190°C/2.16 kg)	8.00	cm3 10min	ISO 1133
收缩率			ISO 294-4
横向流量	1.8	%
流量	2.0	%
吸水率 (饱和, 23°C)	0.65	%	ISO 62

机械性能	额定值	单位制	测试方法
拉伸模量	2850	MPa	ISO 527-2/1A/1
拉伸应力 (屈服)	64.0	MPa	ISO 527-2/1A/50
拉伸应变 (屈服)	9.0	%	ISO 527-2/1A/50
断张率	30	%	ISO 527-2/1A/50
拉伸蠕变模量			ISO 899-1
1 hr	2500	MPa
1000 hr	1300	MPa
弯曲模量 (23°C)	2700	MPa	ISO 178
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度			ISO 179/1eA
-30°C	6.0	kJ/m2
23°C	6.5	kJ/m2
简支梁缺口冲击强度			ISO 179/1eU
-30°C	160	kJ/m2
23°C, 局部断裂	180	kJ/m2

热性能	额定值	单位制	测试方法
热变形温度 (1.8 MPa, 未退火)	104	°C	ISO 75-2/A
熔融温度 3	166	°C	ISO 11357-3
线形膨胀系数			ISO 11359-2
流动	0.00011	cm/cm/°C
横向	0.00011	cm/cm/°C

电气性能	额定值	单位制	测试方法
表面电阻率	1.0E+14	ohm	IEC 60093
体积电阻率	1.0E+14	ohm·cm	IEC 60093
耐电强度	35	kV/mm	IEC 60243-1
相对电容率			IEC 60250
100 Hz	4.00
1 MHz	4.00
耗散因数			IEC 60250
100 Hz	0.0020
1 MHz	0.0050
漏电起痕指数	600	V	IEC 60112
可燃性	额定值	单位制	测试方法
UL 阻燃等级			UL 94
1.50 mm	HB
3.00 mm	HB
