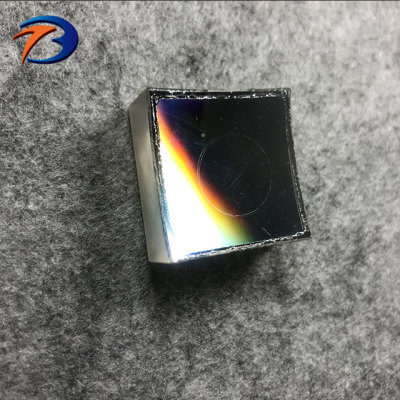

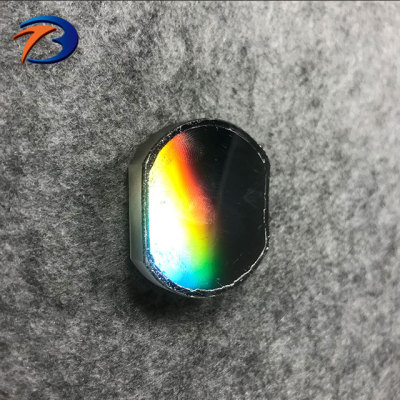

光学复制加工 亿贝特 高品质 分析仪器用 光谱仪作用用 凹面型光栅
500.00
发布时间  2019-07-11 17:34:46
图文介绍 产品参数 联系方式


undefined
undefined

undefined



undefined9

9

9

undefined

光栅参数

                刻线数Lines/mm



                                    1200

尺寸Dimension

mm

32*32mm

厚度公差Thickness Tolerance



±0.1mm

光洁度surface quality



20-10

闪耀波长wavelength



600

材料material



Bk7



衍射光栅可将复色光(白光)分离成各种组分(通过衍射效应)。各种光栅是由高精度的母光栅进行多次复制而成。

高品质仪器级别的光栅可近乎满足所有的衍射需求,特别是在效率要求比较高的时候。可以根据尺寸,纹槽间距以及闪耀波长来选择光栅。理论分辨率与母光栅的每毫米槽纹数成比例,闪耀角和光栅间距决定了特种波长和光谱区域的最大效率。

衍射光栅尺可用在各种单色光的研究、教学、以及工业场合,几乎所有的商用分光光度计(紫外光、可见光、红外光、荧光、拉曼光、原子吸收等)都使用衍射光栅来选择特殊的波长或扫描整个波长区域。对于一个普通的光栅尺,通常在峰值效率时复制光栅。复制全息光栅时需要将杂散光调整到最小,且需要高分辨率的母尺。

注意:光栅尺和全息光栅尺的损坏阈制再脉冲激光下为350mj/cm2,在连续激光模式下为40Watts/cm2

如何制造刻线式衍射光栅

刻线式衍射光栅是在一个镀了铝膜的光学基板上刻有一系列密集的、间距线宽相等的平行直线,通常叫做&ldquo主尺&rdquo。采用高精密的干涉测量驱动器控制一个钻石刀来按照设定的间距和角度进行刻划,形成锯齿状的槽纹(通常称为闪耀角)。

复制时首先在母板上真空沉积一层很薄的膜层,然后在分离层上镀一层铝膜,再在顶层镀上一层环氧层,复制刻槽表面,再分离母光栅,结束制造。

undefined

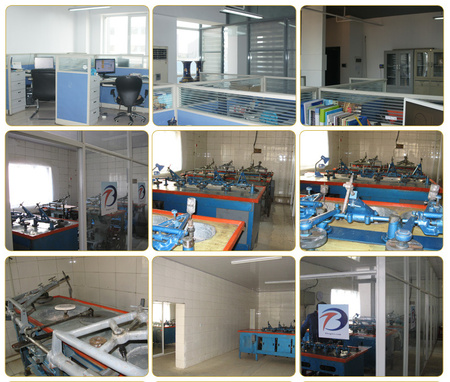

       沈阳亿贝特光电有限公司是精密光学元件和光学镜头的专业生产商,公司自成立以来,一直致力于光学部件的研发、生产与销售,能够进行光学系统设计和相关配件的生产,并取得产品进出口权,产品销往多个国家和地区,与美国、加拿大、欧盟等光学企业建立了长期良好的合作关系,凭借优质的产品获得良好的声誉。主要产品有球面透镜、柱面透镜、光学窗口、反射镜、棱镜、滤光片、金属基底反射镜等各种高精密光学元件,基底材料包括各种光学玻璃、熔石英以及氟化钙(CaF2)、硒化锌(ZnSe)、锗(Ge)、硅(Si)、蓝宝石、金属等材料。并提供增透膜、高反膜、分光膜、金属膜等各种光学镀膜。
      公司通过强化管理制度,严格质量控制,顺利从ISO9001:2000过渡至ISO9001:2008国际质量体系认证,可  以按客户需求设计和制作产品。公司通过不断的努力与创新,生产高质量的产品供应给广大客户,最大提高客户的产品满意度。 沈阳亿贝特光电有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。


undefined
undefined

undefined
联 系  人:李巍 女士
电      话:86 024 25335360

传      真:86 024 25335360
地      址:中国 辽宁 沈阳市 沈阳经济技术开发区星海路20-1号

公司主页: http://www.ybtoptics.com/
                   https://shop1354025679709.1688.com
undefined
undefined
undefined
undefined




产地沈阳
是否进口
订货号YBT
加工定制
货号YBT
型号光栅
材质k9
外形尺寸3-300(mm)
适用范围可广泛应用于航空航天、医用、军工、仪器仪表等一些光学领域
装箱数100
品牌亿贝特
规格按照客户要求定制
是否跨境货源
