ZJHM气动阀套筒法调节阀型号 气动阀薄膜套筒法调节阀型号 精小型气动阀套筒法调节阀型号
2200.00
发布时间  2019-07-17 00:43:45
图文介绍 产品参数 联系方式

温馨提示

产品属性及价格等仅供参考,详情请来电或旺旺咨询!

undefined



只专注阀门行业,经验丰富,质量有保障!



产品终身保修,一年内如有质量问题包退!



1-2天之内发货,可开17%的增值发票!

undefined

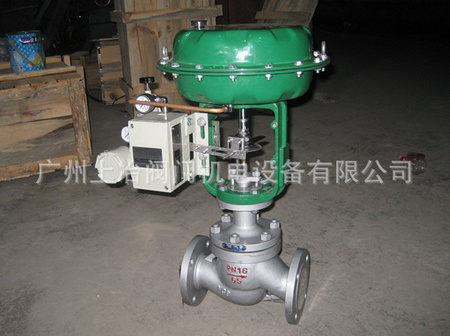

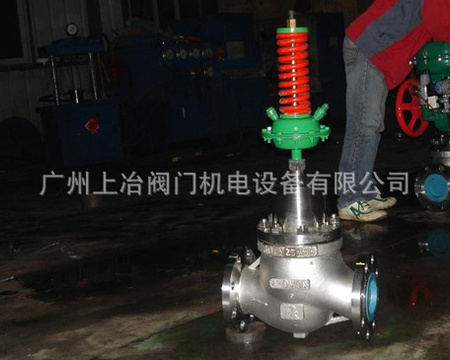

调节阀.4

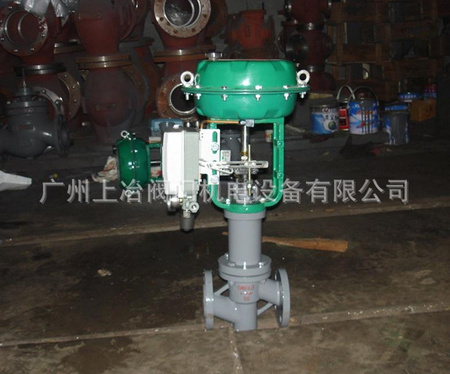

调节阀.5

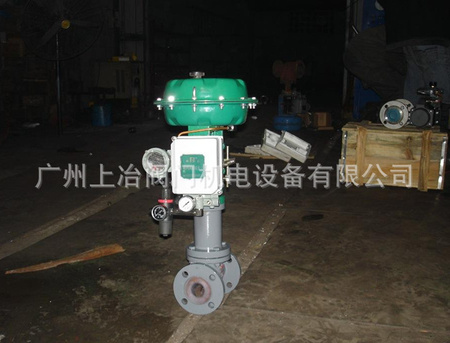

调节阀.6

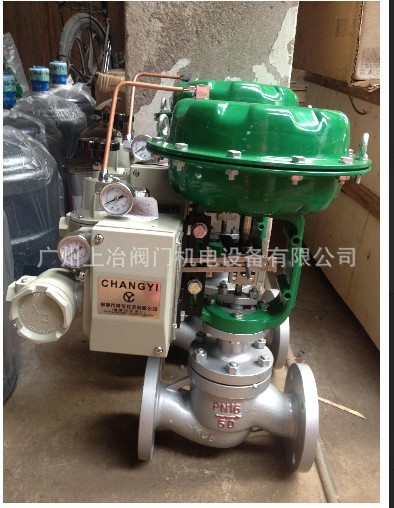

调节阀.7

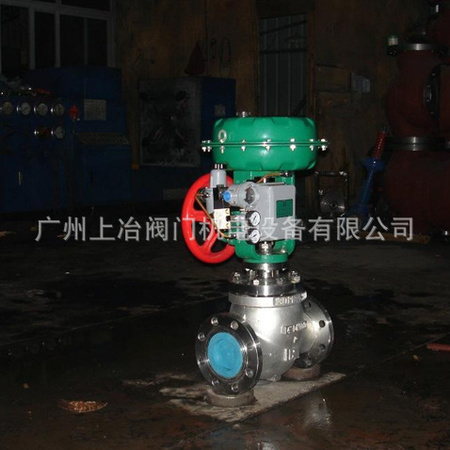

调节阀.8

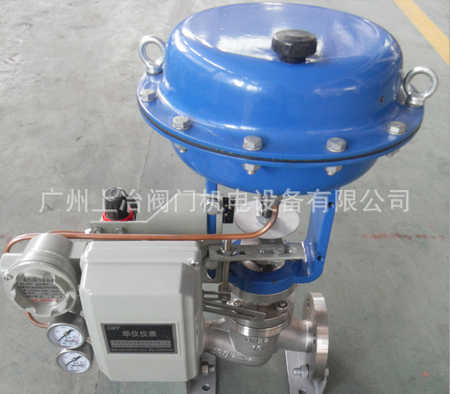

调节阀2

气动薄膜调节阀ZJHP-16B

气动薄膜调节阀ZJHP-16B1

调节阀.12

气动三通调节阀1



产品概述





ZJHM精小型气动薄膜套筒调节阀』专业生产厂家,由本厂自主研发生产的【调节阀】质量可靠、价格合理、售后服务完善。
ZJHM精小型气动薄膜套筒调节阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【调节阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
        【调节阀】的阀体类型选择:调节阀的阀体种类很多,常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。
调节阀】在具体选择时,可做如下考虑: (1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
ZJHM精小型气动薄膜套筒调节阀概述:
ZJHM精小型气动薄膜套筒调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品种规格可供选择。
【一】ZJHM精小型气动薄膜套筒调节阀主要零部件材料:
(1)阀体丨阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
(2)阀芯丨阀座:1Cr18Ni9T、司钛莱合金堆焊
(3)软密封阀芯:增强聚四氟乙烯
(4)填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
(5)垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
(6)膜盖:A3
(7)波纹膜片:橡胶夹增强涤纶织物
(8)弹簧:60Si2Mn
(9)阀杆、推杆:2Cr13、1Cr18Ni9Ti
(10)衬套:2Cr
【二】ZJHM精小型气动薄膜套筒调节阀产品特点:
(1)采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
(2)套筒互换性强,拆装方便,容易维修。
(3)全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
(4)阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
(5)执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
(6)ZJHMV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
(7)ZJHMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
【三】ZJHM精小型气动薄膜套筒调节阀主要技术参数:



公称通径 DN(mm )20253240506580100125150200
额定流量系数
Kv
直线6.91117.427.54469110176275440690
等百分比6.31016254063100160250400630
额定行程 L(mm)16254060
膜片有效面积 Ae(cm 2 )2804006001000
信号范围 Pr(kPa)20 ~ 100 、 40 ~ 200
气源压力 Ps(MPa)0.14 、 0.25
固有流量特性直线、等百分比
固有可调比50
允许泄漏量硬阀座不平衡型: IV 级 软阀座: VI 级
公称压力 PN(MPa)1.0 、 1.6 、 4.0 、 6.4
工作温度 t
( ℃ )
常温型-20 ~ 200 、 -40 ~ 250 、 -60 ~ 250
散热型-40 ~ 450 、 -60 ~ 450
高温型300 ~ 560
低温型-60 ~ -100 、 -100 ~ -200 、 -200 ~ -250




本产品性能指标贯彻GB/T4213-92标准
【四】ZJHM精小型气动薄膜套筒调节阀产品结构尺寸图:
【五】ZJHM精小型气动薄膜套筒调节阀标准型、散热型、高温型外形尺寸表



公称通径20253240506580100125150200
A282308394498
LPN16 , 40150160180200230290310350400480600
PN64230230260260300340380430500550650
H 1PN1652.557.5707582.592.5100110125142.5170
PN4052.557.5707582.592.5100117.5135150187.5
PN64657077.58590102.5107.5125147.5172.5207.5
H标准型PN16429438474477502626662687836896987
PN404294384744775026266626958458961000
PN644564685115255356636737058689581260
散热高温型57057061061063073081082096010901180



散热、高温型高度(H)为PN16的数值丨夹套型高度H1及H均增加15%
【六】ZJHM精小型气动薄膜套筒调节阀波纹管密封型外形尺寸表:



公称通径20253240506580100125150200
A282308394498
L150160180200230290310350400480600
H 152.557.5707582.592.5100117.5135150187.5
H 波纹管型499511560617620710767792.58701057.51087.5



【七】ZJHM精小型气动薄膜套筒调节阀规格重量:



公称通径20253240506580100125150200
标准型PN161617192123354857647090
PN401617192123354860677495
PN642021253033447191100115145
散热高温型1718202225365160627495
波纹管型2021253033487191102115145
低温型20212326284258697784108



上表中散热高温型的重量以PN16为依据,低温型以PN40为依据
【八】ZJHM精小型气动薄膜套筒调节阀连接尺寸及标准:
1.法兰标准:铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB/T79.1-94
2.法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
3.结构长度按GB12221-89标准
4.薄膜执行机构气信号接口:内螺纹M16X1.5
5.夹套保温型夹套载热体接口:对焊Φ18X4
6.阀体法兰及法兰端面距离可以按用户指定的标准制造。
如:ANSI、JIS、DIN等标准。
