凸轮分割器 -驱动系统
一、与 分割器输入轴相连接的驱动件有： 皮带轮、 链轮、 同步带轮、 齿轮、 联轴器等。
由于负荷脉动，凸轮轴转矩在一 周中有正负变化。而凸轮特性只有在凸轮轴以一定速度转动时，才能得以发挥。所以凸轮轴旋转的不稳定性给分割器所加的转矩会明显增大，给间歇运动造成恶劣的影响。因此，凸轮轴上不能用产生滑动的皮带，产生脉动的 链条和有间隙的齿轮驱动。使用皮带或链条必须胀紧。使用齿轮精度要高，要消除啮合间隙。使用同步带的优点较多：与其它动作同步；传送带与皮带轮既是摩擦也不产生间隙；振动小，可实现高速；选用大直径的皮带轮，飞轮效果好。
一般情况下，分割器输入轴形成为轴输入键连接结构。在传动过程中，由于诸因素的不稳定性和驱动负荷的脉动性，很容易使键连接松动，出现配合间隙。使输入轴运动不连续，产生冲击。这样不仅连接件易损坏其内部的凸轮和滚针轴承。所以，在连接时要仔细调整，在使用过程中要时常检查。
二、 分割器输出传动方式有两种：
1、直接传动。
2、间接传动。间接传动应尽量避免出现反向冲击。
与分割器输出端相连接的结构有下述几种：
1、与轴通过 法兰或套对接。
2、轴孔配合通过键连接。
3、法兰之间的连接。
由于输出的间歇性，由静止到运动，由运动到静止，惯性力大。再加上连接件的配合间隙，往往很容易在输出端与连接件之间产生松动。造成输出传动件的前冲或滞后，产生振动。这样不仅降低了输出精度，而且会严重地破坏分割器及其内部的凸轮及滚针轴承。
在此，要注意以下几点：
1、孔、轴配合间隙不能过大，键连接不能太松。
2、轴与轴对接，法兰之间连接不能偏心或偏斜，以保证同轴度。
3、 法兰连接加注销钉，并用螺栓拧紧。

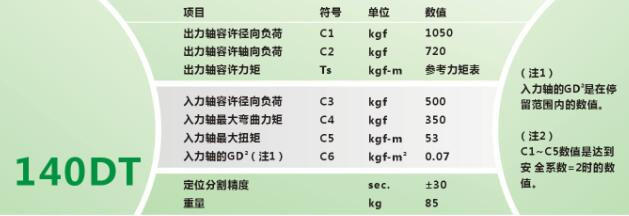

凸轮分割器是经过精密加工和装配调试而成的高精密分度机构，在工厂里满负荷运行24小时后进检验合格后再出厂给用户使用。用户在订货之前就要确定与凸轮分割器输出端连接的形式，初次使用的设计工程师更是需要了解详细。因此我们今天来聊一聊凸轮分割器输出端的连接方式。
与凸轮分割器的输出端相连接方式有三种：
1、法兰之间连接，凸轮分割器输出端面为法兰，与之连接的为转盘，转盘中心加工螺丝与凸轮分割器连接。这种连接方式是**普遍的方式，组装后占地比较小，占用空间比较少。如图：

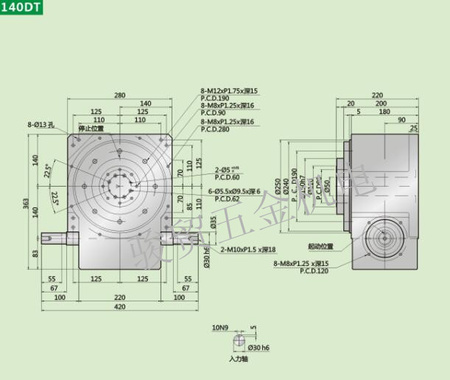

2、轴孔配合通过键连接，这种连接方式也是根据客户的需求，它可以在输出轴上装一个小齿轮，然后驱动大齿轮运转。
3、与轴用法兰或联轴器、联轴套等对接，这种方式比较少见，但根据需求也是存在的。
凸轮分割器的输出端无论采取那种连接方式，但输出端与连接件都要固定牢固，不得有松动，否则会产生振动或前冲滞后现象。这不仅容易降低精度，还会破坏凸轮分割器内部结构，影响凸轮分割器的使用寿命。

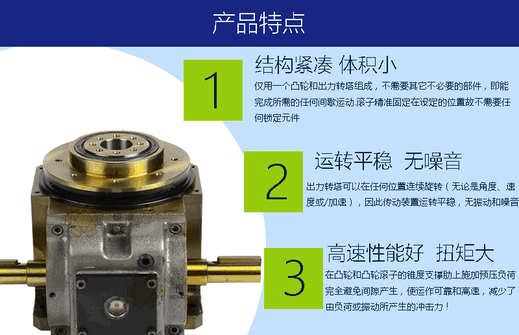

安装在入力轴中的转位凸轮与出力转塔连接，以径向嵌入在出力转塔圆周表面的凸轮滚子，与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
    当入力轴旋动时，凸轮分割器滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况，则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的**性能，能进行高速操作。
