宁波康祥化工有限公司

电话13738482511

WST银保护剂

WST银保护剂是一种不溶剂，特别用于银保护的水溶性工艺。形成于银表面的保护层将极大改善其抗硫化性能与耐磨性能，防止镀银层或者银层氧化，变色，发黄，发黑等。

◆工艺特点

1，工艺操作简易。将工件浸在工作液中，即可发生化学反应形成有效的保护膜。

2，工艺不含有机溶剂，形成的保护层无毒性和无刺激性，提高安全性及环保。

3，保护层几乎不改变银层的接触电阻和焊接性。

4，短时间的热处理（300度以下）对保护层的性能影响不大。

5，可以通过最为严格的硫化实验，1%的硫化钾可以达到30分钟不变色，5%的硫化钾可以达到5-10分钟不变色

◆溶液组成

WST操作极为简易，只需将浓缩液稀释于热纯水中即可使用，使用前请摇匀。

操作条件

操作参数          单位            范围              最佳

WST银保护剂      ml/L                 30-70              50

温度              °C                 45-55               50

浸渍时间           min                 0.5-5              依情况而定

◆溶液的补充

如工作液冷却一段时间或停用稍长时间，则会分层，加热后会恢复正常。经常以纯水补充蒸发损失，如果要获得理想的保护效果，请保WST在100%的工作浓度，其浓度可用分析方法控制。

◆溶液配制

注意：使用WST前，必须充分摇动容器，以保证产品均匀。如储存温度低于25度，WST会部分固化，必须加热容器使浓缩液变成液体并充分摇匀。

1，彻底清洗工作槽

2，加入75%体积的纯水，加热至操作温度

3，搅拌下加入WST银保护剂，混合均匀

4，加纯水至标准体积，搅拌均匀

5，调整溶液至工作温度，可以使用

◆设备

槽              不锈钢或PP

通风            需要

加热             PTFE类

注：工作槽需设溢流并配备循环泵和加热系统

在停止生产时，工作槽需加盖保护并保持循环泵继续开启

◆其他

1，使用方法

a，将湿润的已清洁或活化的工件浸于保护液内，保护液温度约为50度，浸渍时间0.5-5分钟，建议3分钟

b，在热纯水（45度~50度）内清洗5~10秒

c，在纯水中冲洗1~3分钟

d，清洗干净后干燥，烘干温度在90-120度

2，包装规格

WST银保护剂                5升

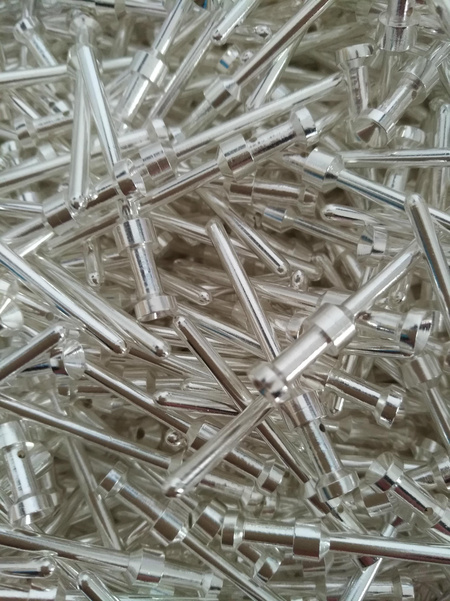

镀银

镀银最早用的光亮剂二硫化碳是Milword和Lyons在1847年发表的专利中提出的，现在还在使用，仅稍加改变而已。镀银层比镀金价格便宜得多，而且具有很高的导电性，光反射性和对有机酸和碱的化学稳定性，故使用面比黄金广得多。早期主要用于装饰品和餐具上，近来在飞机和电子制品上的应用越来越多。

封闭剂

水溶性封闭剂为水性体系，有很高的防腐性能和极强的附着力，不含甲醛、苯、重金属等有害物质，有利于环境保护和操作者的身心健康，干燥后变为透明光亮膜层，可以用做最终的防腐涂层，也可作为防锈底漆使用。封闭膜层具有优异的光亮性、平整性、防变色性、抗腐蚀性和高附着性等特点。

厂家直销

《厂家直销》是一款Android平台的应用。
