清洁度3度急需做人流 电焊接弯头
163.00
发布时间  2019-07-25 02:27:22
图文介绍 产品参数 联系方式

undefined

undefined

undefined

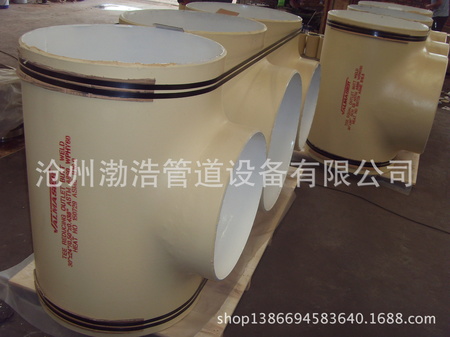

BARRED TEES (6)
SDC17694

SDC17620

弯管图片

IMG_20170502_163831

SDC15966

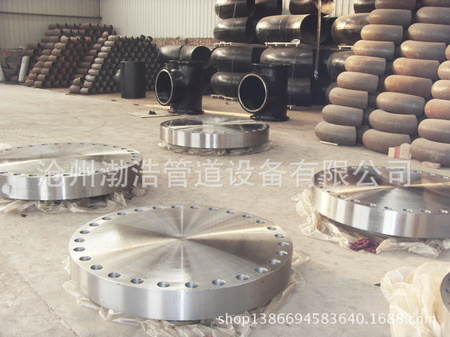

RTJ-900-1500LB

防腐管件

SDC19327

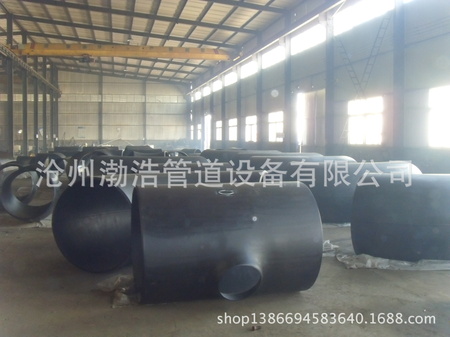

TEE BW SCH XS

SDC19389

SDC18619

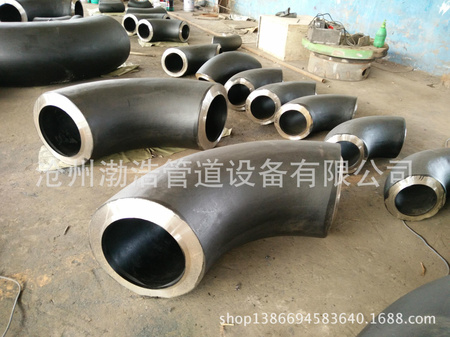

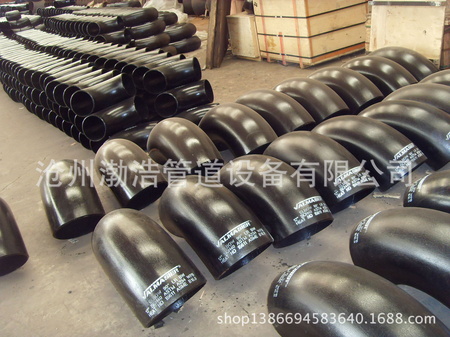

90D-Elbow A234WPB

SDC18656

2-3寸FIG602-6000PSI (3)

B

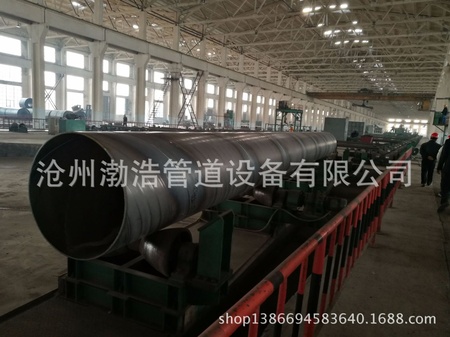

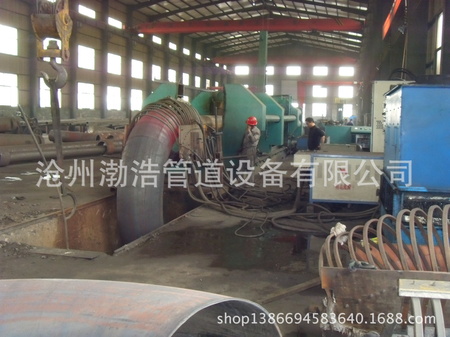

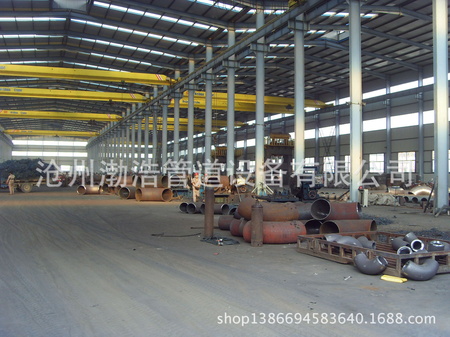

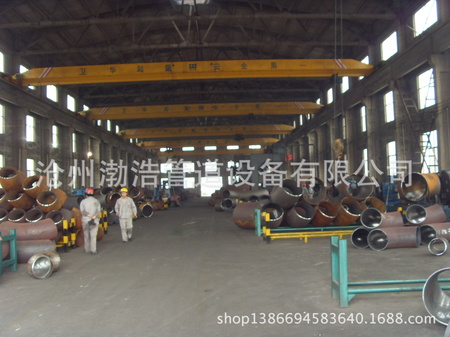

A 车间

undefined

undefined

undefined

undefined

undefined

undefined

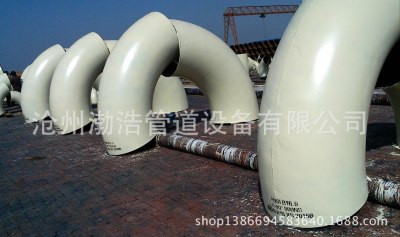

3PE DIN30670 防腐钢管 管件 (2)
SDC19746

SDC19681

LSAW  AAA (2)
dI0BAAAAAAAA&ampek=1&ampkp=1

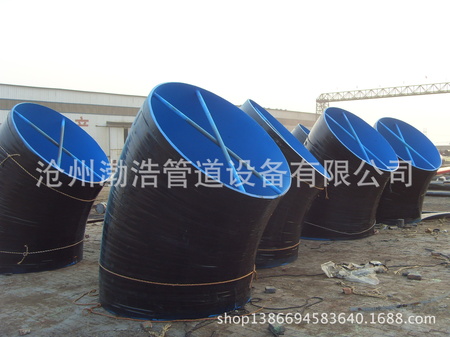

内外防腐-内无溶剂环氧树脂--外3PE DIN30670 (

3PE-DIN30670-防腐合金管
undefined


undefined

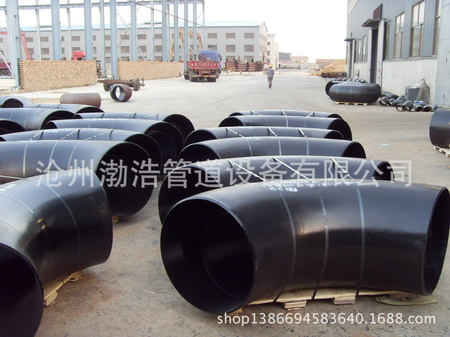

18D 90°弯管

广泛应用于石油、天然气、化工、污水处理、天然气、电厂、核电站、食品制造、建筑、造船、造纸、医药等行业。                                        Cangzhou Bohao Pipeline Equipment Co., Ltd.

沧州渤浩管道设备有限公司主要生产美标ASTM/ANSI,德标DIN日标JIS,国标GB/T JB SH HG等国际标准的高中低压系列工业管件。产品有管材,法兰,弯头,弯管,三通,四通,异径管,管帽,封头,8字盲板,翻边,接管座,承插管件,螺纹管件,绝缘法兰,绝缘接头,绝缘垫片,美标螺栓,波纹补偿器,橡胶软接头,T型过滤器,沟槽管件等并按客户要求制造各种材质型号的产品。材质;碳钢,合金钢,不锈钢管件广泛用于石油,天然气,电力,化工,供热,轻工,船舶,城建等行业。公司产品出口美国,俄罗斯,巴基斯坦,西班牙,哈萨克斯坦,孟加拉,叙利亚,泰国,伊朗,印度等国家。公司坚持&ldquo质量图生存,诚信赢声誉,创新求发展&rdquo的经营理念愿以优质的产品,良好的服务真诚期待国内国际朋友的光临合作!材质;碳钢10# 20# 20g 20R st45.8 A105 A106 A234 GRADE WPB STPG42 合金钢16mn(16mnR) 15Crmo 10Crmo910 A350 LF2,WPL3 WPL6 A B X42(WPHY42) X52(WPHY52) X60(WPHY60) X70(WPHY70) P11(WP11)P12(WP12) P22(WP22) P5(WP5) WPL6 WP9 P91(WP91) WB36 STFA22,24,25不锈钢 SS304 304L,SS316 316L 316Ti 347H,S31050 S31803S347H S2205 4130  ,F51,1Cr8Ni9Ti,0Cr18Ni10Ti,0CR18Ni9,00Cr18Ni100Cr17Ni12Mo2,00Cr17Ni14Mo2,0cr17Ni1 MSS SP75 WPHY60/ ASME/ANSI B16.9/B16.11/B16.5/B16.47-MSS SP-44/B16.48/ API 6A 6B 6BX API605 API590/ASME B16.20/API601 ASME B16.21 ISO4633/MSS SP-97/MSS SP-43/MSS/SP-75/MSS SP-95/ASME B16.28/B31.4/ ASTM A193 GR.B7/A194 GR,2H/ANSI B18.2.1/18.2.2/JIS, DIN, EN, ISO,etc/DIN30670 3PE /MSS SP-83/BX4504/GB12459/GB9112-88 邮箱:hebeisheng321@126.com

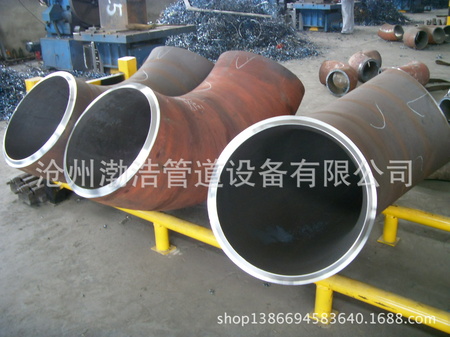

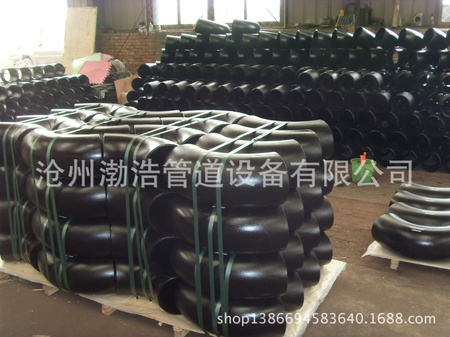

弯头

弯头,管道安装中常用的一种连接用管件,连接两根公称通径相同或者不同的管子,使管路做一定角度转弯。弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯管。按角度分,有45°及90°180°三种最常用的,另外根据工程需要还包括60°等其他非正常角度弯头。弯头的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。


nbsp

nbsp(Non-Breaking SPace)在超文本标记语言(标准通用标记语言下的一个应用)中。不换行空格是常用的编程和网页创建的行不打破空间上的程序或文档的空间。nbsp前面加“&”后面加分号“;”。


90

90(九十)是89与91之间的一个自然数,也是一个偶数。该数除了本身之外,其他约数的和为144>90,因此它是过剩数(盈数)。


相关问答

弯头DN15 90度 的弯曲半径是多少?DN25 90度的弯曲半径是多少DN...

按它的曲率半径来分:可分为长半径弯头和短半径弯头。
对弯头尺寸的计算公式这个话题有着自己独道的见解,下面经验之谈,希望大家多多学习。
1、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=152.4,取152。
(适用于DN100 及以上弯头曲率半径的算法 方便快捷计算)。
2、 戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高=305+219/2=305+109.5=414.5
3、外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/2
4、内弧长度=(中心高-半径)*3.14*2/360*度数
5、弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径+(管材壁厚*3)+加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出,下料长度=381*1.57*273/180+24=931.22mm+加工余量。

90度弯头放样公式

呵呵,90度弯头的展开图就是一个标准的余弦曲线,所以放样公式就是Y=COSX.
不过一般都用几何作图法1:1放线。
先画一个直径和管直径(1米)相等的圆,并等分为12份,再在圆的上边画一个45度角的直角三角形,三角形底边长等于圆直径(1米),把底边延长为管周长(3.1416*1米),然后等分为12份。在圆的等分点做垂线交与三角形斜边上一点,通过这点再做水平线,在延长线相应的等分点做垂线交与这条水平线一点(12点全都这么做),最后将这12点连成一条曲线,就是90度弯头的展开图。
下面是草图,请参考!

水平90弯头做法图解

向左转|向右转
桥架弯曲后的底边长(底部斜边)与桥架宽度同长即可,但范围控制在100-400mm;
选定这段长度的两个点,在桥架侧帮上划出相对于底边的两条垂直线,选定桥架弯曲方向做为切割开口侧;
选开口侧做为底边,以画出的两条垂直线分别做为两个等腰三角形的中分线,此等腰三角形底边长度的确定公式为L=2*(桥架高*sin22.5°),简单算法是以100高桥架为例,等腰三角形底边长度为76.5mm,即100:76.5,依次比例类推150、200高桥架改弯时等腰三角形底边长度,此比例也适合于水平45°弯头的改制;
将此等腰三角形使用工具切掉后,弯曲桥架即可得两45°弯形成的90°桥架弯头。
至于限定桥架长度的改制弯头,只要利用初中所学的简单的数学知识进行计算,任意长度距离都可以控制。
依此类推,各种角度、长度的弯头都可以制作了。
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上。
体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

90度弯头展开图

板金展开图样一般都采用相贯线法放样,没有计算公式。制图软件绘制比较方便。
多节的弯头叫作“虾米腰”。
手工放样步骤:(以一节为例,其余方法相同)
1)先按实际尺寸画出弯头侧面投影。包括接缝线。
2)按线把每一个封闭线框图形分割成独立的图形。(可以裁剪,也可以单独再画。
3)取一个图样,(将中心线垂直的设置)画在另一张纸上,沿图样高度画两条上下平行的横线,并与中心线垂直,长度正好是图样直径的圆周长。(封闭的长方形)
4)将图样垂直方向作等分,并作好标记,然后将这些等分线垂直的画到刚才画的展开的长方形内,注意展开图上的点一定要对应投影图样上的点。
5)将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上,并对应相应的点。把展开样上得到的交点圆滑连接,就是展开的曲线。等分作的越密,曲线越准。
6)放出咬口的量,和板厚处理。(

材质20#  20G   Q235
货号14969XOI
管厚173(mm)
产地本厂
品牌BH
型号DN15-DN700   Ø18-720
重量63(kg)
执行标准GB12459
壁厚SCH80
等级AAA
特殊功能耐高压,耐腐蚀,弹性好
直径198
