90度大倍数弯头R=2.5D SCh60 DN250 20#

弯头90°10寸sch60 2.5d

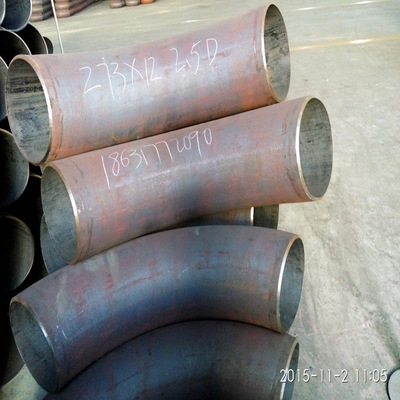

90度大倍数弯头φ273*12 2.5D

90°推制弯头2.5DΦ273*12 20#

90度钢制无缝弯头DN250 Sch60 R=2.5D

90度大倍数弯头R=2.5D Sch60 DN250 20#

弯头DN250\\90°R=2.5D\\BW\\PN6.4MPa\\20#

90°无直段无缝热压弯头Sch60 DN250 R=625mm φ273×12

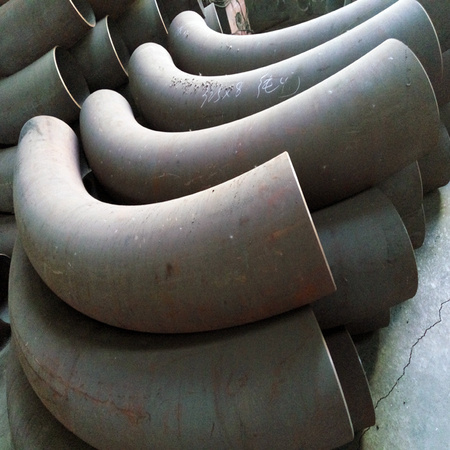

90度大倍数弯头，口径273，壁厚12mm，弯曲半径是管子公称直径的2.5倍，即R=625mm

2.5D弯头是一种连接用管件,用于拐弯处的连接，用来改变管道的方向。其他名称：90°弯头、直角弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。

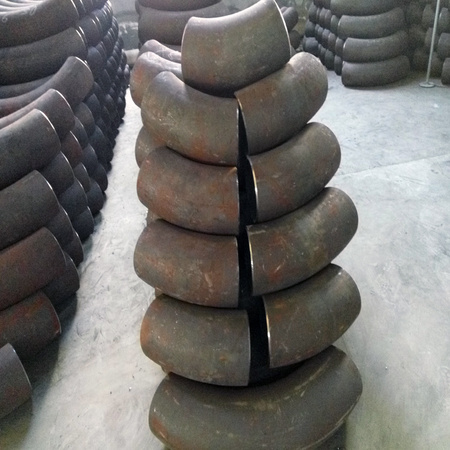

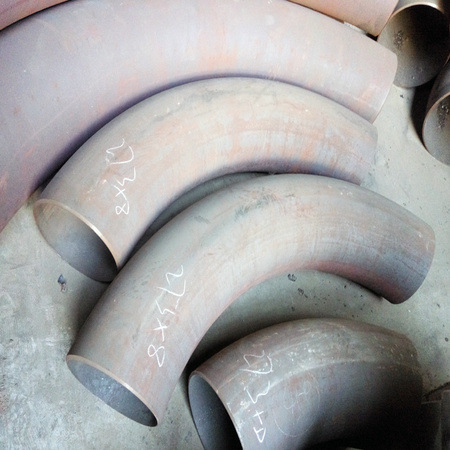

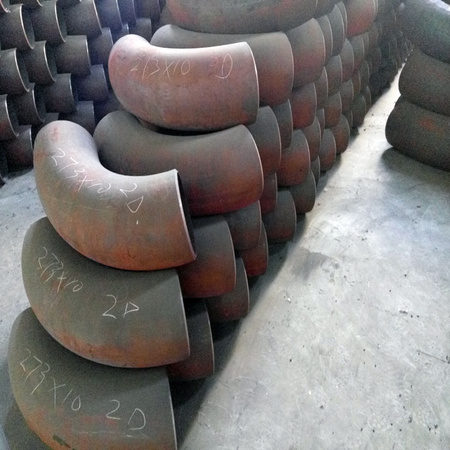

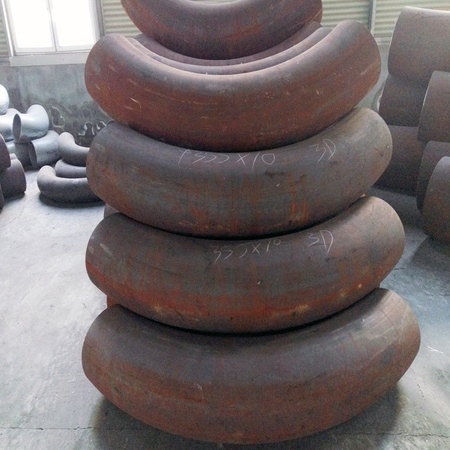

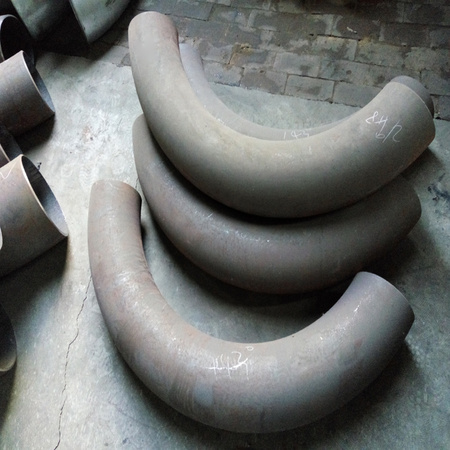

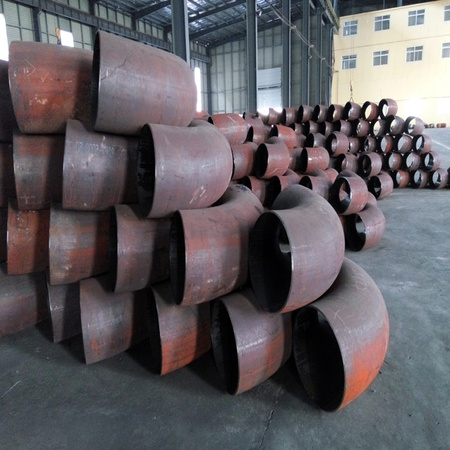

大倍数弯头是指弯头轴线的弯曲半径（R）为管子公称直径（D）几倍的一种弯头,R=2-20D。它与长半径弯头（弯曲半径为管子公称直径的1.5倍）和短半径弯头（弯曲半径与管子公称直径相等）的作用相同，都是用于管道转弯处的一种管配件。

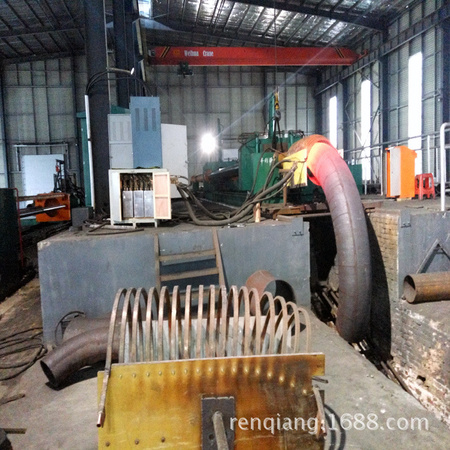

大倍数弯头就是推制成型的弯头，是现在弯头推制成型时主要的一种弯头成形生产制作工艺。

大倍数推制弯头的优点首先是因为推制成型的弯头也就是推制弯头生产制作速度快，可以成批量生产，再就是推制成型的弯头比较与其他成型方式制作而成的弯头质量更好。

相关问答

90度弯头是多少90度弯头规格是什么图片

1、90度弯头尺寸，一般是按照已知管道的直径来计算的，弯曲半径常取1.5倍直径。根据型号的不同，90度弯头尺寸是各有差异的，还有它的长短半径也是不一样的。公称通径越大的90度弯头，它的尺寸就越大。如果想要了解90度弯头尺寸的具体数据，建议去咨询相关人士哦。
2、和对应的无缝钢管的型号标注一样，外径乘以壁厚的毫米数，如：Φ57*3.5；Φ89*4.5；Φ108*4.5；Φ159*6；Φ273*6；Φ325*8；市面上的90度弯头，一般R=1.5D常用，再就是R=5D，也有按需求定制的。
90度长半径弯头的相关参数：
1、90度长半径弯头制造标准有：国标（GB）、美标（ANIS）、日标（JIS）、英标（BS）、德标（DIN）、意标（UNI）等。
2、90度长半径弯头按曲率半径来分：可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头指它的曲率半径等于管子外径，即R=1.0D。(D为合金弯头直径，R为曲率半径)。
3、90度长半径弯头按制作方法可分为：推制、压制、锻制、铸造等。（现在一般都是纯锻的）。
4、90度长半径弯头按角度分：45°及90°180°三种常用的，另外根据工程需要还包括60°等其他非正常角度合金弯头。
5、90度长半径弯头按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS；其中常用的是STD和XS两种。
6、90度长半径弯头在冶金、电力行业中的应用：冶金、电力行业输送煤粉、灰渣、泥浆、石灰石膏浆液等每年需要消耗大量的金属管道。采用陶瓷复合管取代其他管道，具有高耐磨、寿命长、安装方便、经济效益显著之特点。
7、90度长半径弯头在矿山、煤炭行业中的应用：（1）矿山：矿山充填、精矿粉和尾矿运送对管道的磨损严重，以往采用的矿粉输送管道如攀枝花、大冶矿等使用寿命不到一年，改为该管可使寿命提高5倍左右。
(2)煤炭：选煤及长距离管道输煤普遍采用湿法输送，要求输送管既耐磨又耐蚀，采用该管可作为长寿输送管，经济效益可观。

90度弯头长度计算公式

90°弯管中心的长度（㎜）=R*1.57 （弯曲半径单位㎜）2)
钢板的重量（T）=7.85*长*宽*厚 （长、宽、厚单位m）3)
90°弯头所需料（M）=直径*2.5*所需个数+半径
弯头是水暖安装中常用的一种连接用管件，用于管道拐弯处的连接，用来改变管道的方向。
其他名称：90°弯头、直角弯、爱而弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。
用途：连接两根公称通径相同或者不同的管子，使管路作90°、45°、180°及各种度数的转弯。
弯曲半径小于等于管径的1.5倍属于弯头，大于管径的1.5倍属于弯管。
工艺流程

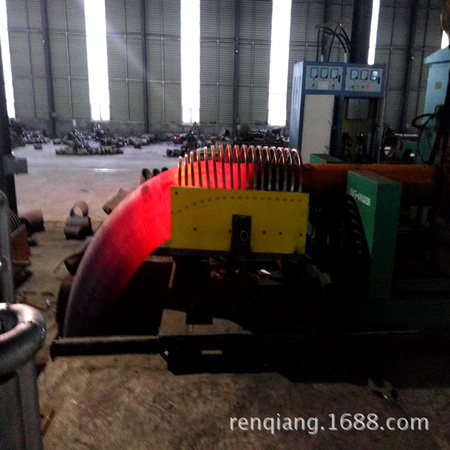

无缝弯头：弯头是用于管道转弯处的一种管件。在管道系统所使用的全部管件中，所占比例最大，约为80%。通常，对不同材料或壁厚的弯头选择不同的成形工艺。制造厂常用的无缝弯头成形工艺有热推、冲压、挤压等。
1、90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：
W — 90°弯头重量，kg;
R — 弯头的曲率半径（结构尺寸），mm;
D — 弯头外径，mm;
d — 弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
2、钢管重量计算公式：W=0.02466T(D-T)式中：
W — 钢管每米长度的重量，kg/m;
T — 钢管壁厚，mm;
D — 钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍
参考资料：百度百科-弯头

90度弯头的基本做法

方法很多，其中之一：
1、定义弯曲半径。
2、做一个角ABC等于22.5度（我们假定把角尖向左边），两条线BA和BC各长超过弯曲半径。
3、以点B为圆心，弯曲半径为半径划弧，交BA于D
4、以点D为圆心，管子外径为半径做圆，交BA有两点为左边为点1，右边为点2。
5、以点1为起点把圆周长顺时针12等分，标出各点，顺时针依次为点1点3点4点5
点6点7点2点9点10点11点12
6、依次连接点12和点3交BA于13，并延长交BC于b;
点11和点4交BA于14并延长交BC于c ;
点10和点5交BA于15并延长交BC于d;
点9和点6交BA于16并延长交BC于e ;
点8和点7交BA于17并延长交BC于f。
7、过点1做BA的垂线交BC于a；过点2做BA的垂线交BC于g.
8、这时线段1a、13b、14c、15d、16e、17f、2g就是我们需要的线，我们依次把它叫做1线、2线、3线、4线、5线、6线、7线.
9、画一条直线段等于管子外径周长，并把它12等分，标出等分点，含两端共13个点。
10、分别把1线、2线、3线、4线、5线、6线、7线.复制到各点上。定位方法为：一、从左到右依次为4线、5线、6线、7线、6线、5线、4线、3线、2线、1线、2线、3线、4线；。二、各线要垂直周长直线段；三、相应线段的点15、16、17、2、17、16、15、14、13、1、13、14、15要在周长直线段上。
11、平滑连接点defgfedcbabcd.形成一根圆滑曲线。
12、这时圆滑曲线和两头的4线以及周长直线段形成的图形就是我们要的弯头两小节的图样。
13、把弯头两小节的图样在平面内以周长直线段为对称界线镜像再画一个，得到的整个图形就是中间大节的了。
注意：
1、不管中间大节多少节，画法一样，不同的就是角ABC的度数，角ABC的度数=45除以（中间大节的数量加1）
2、这个没有经过壁厚处理。
3、有的步骤可以省略。

90度弯头放样公式

呵呵，90度弯头的展开图就是一个标准的余弦曲线，所以放样公式就是Y=COSX.
不过一般都用几何作图法1:1放线。
先画一个直径和管直径（1米）相等的圆，并等分为12份，再在圆的上边画一个45度角的直角三角形，三角形底边长等于圆直径（1米），把底边延长为管周长（3.1416*1米），然后等分为12份。在圆的等分点做垂线交与三角形斜边上一点，通过这点再做水平线，在延长线相应的等分点做垂线交与这条水平线一点（12点全都这么做），最后将这12点连成一条曲线，就是90度弯头的展开图。
下面是草图，请参考！

90度弯头展开图

板金展开图样一般都采用相贯线法放样，没有计算公式。制图软件绘制比较方便。
多节的弯头叫作“虾米腰”。
手工放样步骤：（以一节为例，其余方法相同）
1）先按实际尺寸画出弯头侧面投影。包括接缝线。
2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
3）取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度正好是图样直径的圆周长。（封闭的长方形）
4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。
6）放出咬口的量，和板厚处理。（

电缆桥架90度弯头做法和尺寸

1、制作45+45度的平90度弯： 取桥架高度乘以0.4所得值W、 在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
电缆桥架的分类
1、梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、不需维护等优越性。
5、组合式电缆桥架
组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
参考资料：百度百科—电缆桥架
