水流指示器又称叶轮视镜是观察管道内介质流动情况的必要附件。叶轮

视镜广泛用于石油、化工、化纤、医药、食品等工业生产装置中，能随

时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可

缺少的附件。流量指示器包括螺纹式流量指示器、焊接式流量指示器、

法兰式流量指示器。

流量指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆

水管上，给出某一分区域小区域介质流动值，此流动值可送到电控箱便

于启动消防水泵的控制开关。

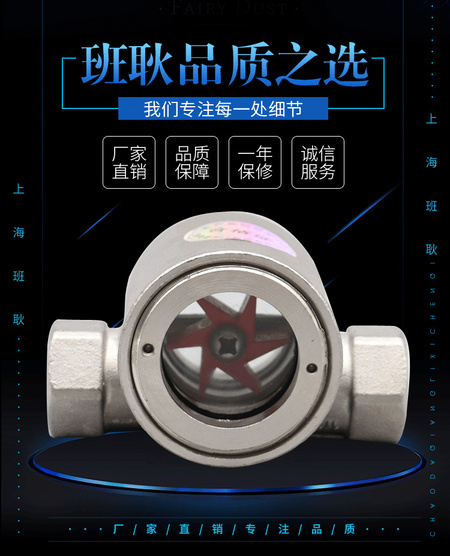

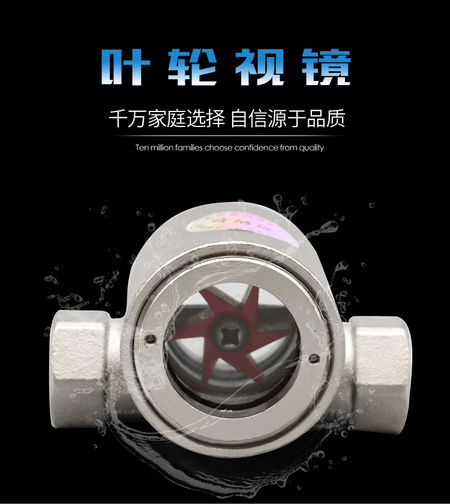

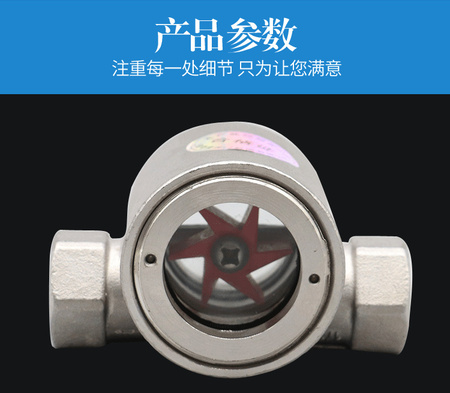

螺纹连接式流量指示器

- 型号：SG-YL11-1

- 规格：DN6-DN50

- 耐压： 0.6/ 1.0/1.6/2.5/4.0  mpa        - 材质：不锈钢,碳钢

- 叶轮：金属制造 /四氟制造/ 由红篮两色可选择，具有高可视度的效

果。

- 介质： 水、油、气体及酸，碱性液体或毒性气体

-工作温度：200℃&le

- 安装：卧、立皆可，观察方便清晰.

（一）流量指示器的用途

     用于观察管道中介质流量的情况，通过叶轮可近似地看出流量的大

小。 （管道上专用配件、循环泵配件、电厂供用配件）

（二）流量指示器是一种易于观察和安装的实用性产品

  至少可以确定有介质通过。两端都可以被用作入口，简单、直接而可

靠。只要观察转子的转速就可以估算出流量。流量指示器视镜片使之可

以轻易地拆下进行清洗。叶轮流量指示器是一种易于观察和安装的实用

性产品。

（三）流量指示器的特点

1、视窗表面玻璃清洗方便。

2、玻璃视窗可180°方向观察。

3、具有立；卧双用便于安装或拆卸。
