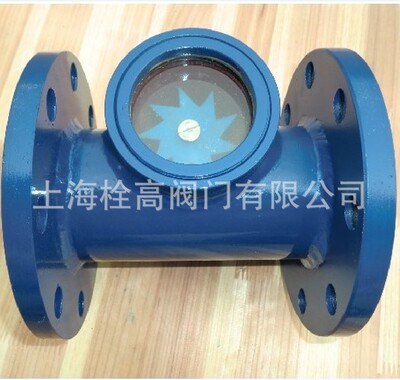

一，不锈钢叶轮水流指示器产品图片

叶轮水流指示器

叶轮水流指示器

叶轮水流指示器

叶轮水流指示器

叶轮水流指示器

二，叶轮水流指示器简介

上海栓高SUS304不锈钢SG-YL-900型单管法兰式直通叶轮视镜 水(油)视镜水流指示器，流量指示器，流量视镜

流量指示器又称直通叶轮视镜（叶轮指示器；叶轮视镜；水流指示器；油流观察器；液流显示器；流量观察器）属视镜类是观察管道内介质流动情况的必要附件。叶轮视镜流量指示器广泛用于发电厂，冷却系统、润滑系统、供燃料系统、石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。流量指示器连接方式包括螺纹式流量指示器、焊接式流量指示器、 法兰式流量指示器。
　　流量指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域介质流动值，此流动值可送到电控箱便于启动消防水泵的控制开关。

三、叶轮水流指示器产品用途：

用于测量或观察液体、气体介质的浑浊程度及是否流动情况。

四、叶轮水流指示器产品特点：

阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。

制造工艺数控化，质量更可靠。

多元化连接方式适应行业标准更广。

安装方式立、卧双用，拆卸更便捷。

双视窗结构透视度高观察更便利。

视窗易拆卸，维护及保养一体化设计更合理。

五、叶轮水流指示器材质：

玻璃视窗的维护及保养

　　1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。

　　2、叶轮视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。

     3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。

以下提供国家标准玻璃制造工艺物理实验参数：

耐温： 钢化硼硅玻璃&le200℃、石英玻璃&le1000℃、铝硅玻璃&le450℃

耐压： 钢化硼硅玻璃片&le2.5MPa、石英玻璃片&le10.0MPa           铝硅玻璃&le6.4MP

　　4、允许急变温度＜60℃，玻璃因温差过大造成破裂。

　　   玻璃检测标准：参照《化工管道手册》和HGJ501-502-86        《压力窗口视镜》设计制造和验收。

连接方式：法兰式（国标） 备注：（法兰标准可根据客户需要定制美，日，德标准）

型号：SG-YL-900型

规格：DN15-DN400
耐压：6/10/16/25/40 bar
耐温：0℃-195℃
材质：不锈钢,碳钢或其它
叶轮：四氟制造分别由红篮两色可选择，具有高可视度的效果。
介质： 水、油、气体及酸，碱性液体或毒性气体

相关问答

水流指示器工作原理？它有什么作用？

水流指示器的构造和原理：某处失火，系统开启，喷头喷水，管道中水流动，冲击水流指示器中的叶片向水流方向偏移倾斜，动作杆挤压超小型电气开关，延时电路接通，到达延时设定时间后叶片仍不回位，电触点闭合，给出电接点信号。
水流停止时间中片和动作杆复位，开关触点断开，电接点信号消除。延时一定时间再发报警信号是为消防瞬间水压波动可能引起的误报。
水流指示器主要用于消防自动喷水灭火系统中，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，可用于启动消防水泵的控制开关，起着检测和指示报警区域的作用。
水流指示器分两大类分别为叶轮式；浮球式别称（直通叶轮视镜、叶轮视镜、直通浮球视镜、浮球视镜液流观察器、流量指示器、监流器、单管式直通流量视镜）属直通视镜，是观察管道内介质流动情况的必要附件。
视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。水流指示器包括螺纹式水流指示器、焊接式水流指示器、法兰式水流指示器、 鞍座式水流指示器、马鞍式水流指示器。
水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横干管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动消防水泵的控制开关。
玻璃视窗的维护及保养：
1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。
2、叶轮视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。
3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。
以下提供国家标准玻璃制造工艺物理实验参数：
耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃
耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP
4、允许急变温度<60℃，玻璃因温差过大造成破裂。
参考资料：百度百科——水流指示器

100的水流指示器开多大的孔

88mm
1、水流指示器又称叶轮视镜，水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。
2、视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。水流指示器包括螺纹式水流指示器、具有延迟功能的水流指示器的延迟时间应可以调节。
3、水流指示器进行试验所测得的延迟时间应在2s-90s范围内。
焊接式水流指示器、法兰式水流指示器、鞍座式水流指示器、马鞍式水流指示器。
