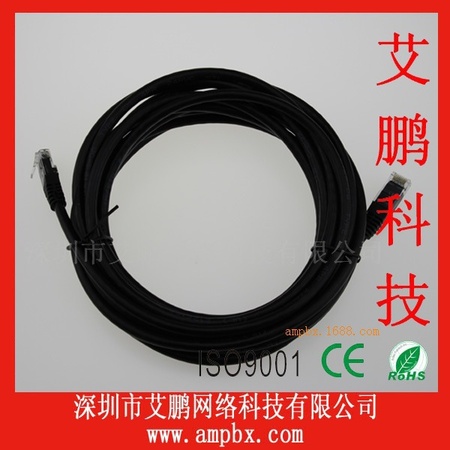

8芯对绞网线G多支非屏蔽器超六类网络跳线架1.5米网线G成品支持千兆
¥3.4 - ¥3.6
发布时间  2019-05-25 02:26:25
图文介绍 产品参数 联系方式

21世纪互联网的时代我们都离不开网络,而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。其实,网线接法并不复杂,了解了网线线序后,一切就迎刃而解。

好,我们来学习网线制作方法,当然前提是你手里已经有了网线压线钳这样的网线制作工具

网线水晶头有两种做法标准,标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 ,下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序(优先选择568B网线接法):

TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕
TIA/EIA-568A: 1
、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕



在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

  100BASE-T4 RJ-45对双绞线网线接法的规定如下:

  1、2用于发送,3、6用于接收,4、5,7、8是双向线。

  1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

根据网线两端水晶头做法是否相同,有两种网线接法。

直通线:
网线两端水晶头做法相同,都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.

交叉线:
网线两端水晶头做法不相同,一端TIA/EIA-568B标准,一端TIA/EIA-568A标准。
用于:PC网卡到PC网卡,HUB普通口到HUB普通口。













C6-Y-BK02

C6-Y-BK03

C6-Y-BK04

C6-Y-BK09

C6-Y-BK08

C6-Y-BK07

C6-Y-BK06

C6-Y-BK05

C6-Y-B20










网线

网线是连接局域网必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。 它又分为STP和UTP两种,我们常用的是UTP。


千兆

一个计算机容量单位,一个数宽带是串行通信,数据是一位一位的传送,千兆比特就是1千兆位,如果1秒能传送这些,就说速度是1千兆比特每秒,即1Gbps。网络发展到今天,随着不段的更新换代,人们对网络的不断追求,千兆的年代似乎已经呼之欲出。


跳线

跳线实际就是连接电路板(PCB)两需求点的金属连接线,因产品设计不同,其跳线使用材料,粗细都不一样。大部分跳线是用于同等电势电压传输,也有用于保护电路的参考电压,对于有精密电压要求的,一点点的金属跳线所产生的压降也会使产品性能产生很大影响。
