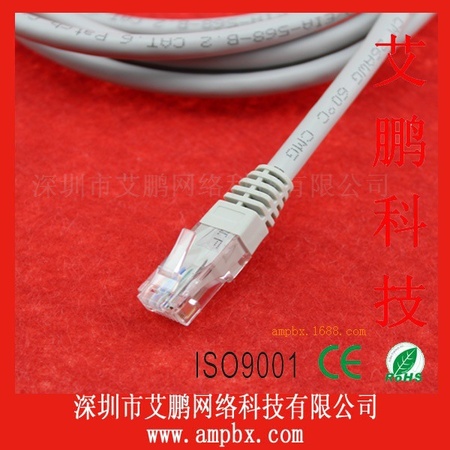

OEM定制加工成品网络安全跳线架六类机柜间网线网络安全跳线架CAT6非屏蔽
¥2.55 - ¥3.2
发布时间  2019-05-25 02:30:43
图文介绍 产品参数 联系方式

技术指标:
1、性能满足ISO/IEC 11801和TIA/EIA568-B.2标准;
2、水晶头压接簧片50μinch整体镀金,确保性能优异;
3、采用多股交合线电缆,跳线柔韧性好;
4、渐变型受力原理的加长护套,防滑抗拉,保证一定的弯曲半径;
5、RJ45插头采用软尾结构,保证线缆和水晶头之间的连接;
6、水晶头塑料:聚碳酸脂;
7、工作温度:-20℃~70℃;

技术指标:
1、性能满足ISO/IEC 11801和TIA/EIA568-B.2标准;
2、水晶头压接簧片50μinch整体镀金,确保性能优异;
3、采用多股交合线电缆,跳线柔韧性好;
4、渐变型受力原理的加长护套,防滑抗拉,保证一定的弯曲半径;
5、RJ45插头采用软尾结构,保证线缆和水晶头之间的连接;
6、水晶头塑料:聚碳酸脂;
7、工作温度:-20℃~70℃;


C6-Y-Bl0

C6-Y-Bl3

C6-Y-GAY01

C5U-Y-GY08

C5U-Y-GY05

C6-Y-BK05

C6-Y-BK02

C6-Y-B20

C6-Y-BK07

C6-Y-BK08


21世纪互联网的时代我们都离不开网络,而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。其实,网线接法并不复杂,了解了网线线序后,一切就迎刃而解。

好,我们来学习网线制作方法,当然前提是你手里已经有了网线压线钳这样的网线制作工具

网线水晶头有两种做法标准,标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 ,下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序(优先选择568B网线接法):

TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕
TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕



在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

  100BASE-T4 RJ-45对双绞线网线接法的规定如下:

  1、2用于发送,3、6用于接收,4、5,7、8是双向线。

  1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。







根据网线两端水晶头做法是否相同,有两种网线接法。

直通线:
网线两端水晶头做法相同,都是TIA/EIA-568B标准
,或都是TIA/EIA-568A标准.
用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成。







                                                                                               交叉线:

网线两端水晶头做法不相同,一端TIA/EIA-568B标准,一端TIA/EIA-568A标准。
用于:PC网卡到PC网卡,HUB普通口到HUB普通口。


如何判断用直通线或交叉线:




设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。如果要加大传输距离,在两段双绞线之间可安装中继器**可安装4个中继器。如安装4个中继器连接5个网段,则最大传输距离可达500m。两台电脑通过网线直接连接(即对等网)的有关设置

上面已经提到两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按 t568a 线序接,一端按 t568b 线序接,然后网线经 rj45 插头播入要连接电脑的网线插口中,这**了两台电脑间的物理连接。但是这时两台电脑间不一定**能进行数据传送,还必须进行相关的设置:

1.指定每台电脑的 ip 地址: 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址,注意 ip 地址不要重复使用。2. 设置每台电脑的子网掩码为: 255.255.255.0

3. 设置每台电脑的网关一样:例如,如果**台电脑的 ip 地址是 192.168.0.1,第二台电脑的 ip 地址是 192.168.0.2,则**台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2,或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值,例如两台机子的网关都取192.168.0.100。


4.设置要访问电脑的硬盘为共享:设计共享的方法与局域网中的操作相同。







                                                                      两用多功能电缆测试仪

一、功能:
1.对双绞线1,2,3,4,5,6,7,8线对逐根(对)测试,并可区分判定哪一根(对)错线,短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
二、双绞线测试:打开电源,将网线插头分别插入主测试器和远程测试器,主机指示灯从1至8逐个顺序闪亮.
主测试器: 1-2-3-4-5-6-7-8
远程测试器: 1-2-3-4-5-6-7-8(RJ45)
1-2-3-4-5-6------(RJ12)
1-2-3-4----------(RJ11)
若接线不正常,按下述情况显示:
1.当有一根网线如3号线断路,则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通,则几条线都不亮,当网线少于2根线连通时,灯都不亮。
3.当两头网线乱序,例2,4线乱序,则显示如下:
主测试器不变: 1-2-3-4-5-6-7-8
远程测试端为: 1-4-3-2-5-6-7-8
4.当网线有2根短路时,则主测试器显示不亮,而远程测试端显示短路的两根线灯都微亮,若有3根以上(含3根)
短路时则所有短路的几条线号的灯都不亮。



为创造**,提高企业知名度,树立企业形象,我们本着“一切追求高质量,用户满意为宗旨”的精神,以“**惠的价格**的服务**的产品质量”的原则向您郑重承诺:

一、产品质量承诺:
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。

二、产品价格承诺:
1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质**产品。
2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以**惠的价格提供给贵方。

三、交货期承诺:
1、产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。
2、产品交货时,我公司向用户提供下列文件;
① 技术保养维修手册
② 安装总图
③ 外购件说明书及制造厂家
④ 提供易损件、备件清单,并附送一定量的备件

四、售后服务承诺:
1、服务宗旨:快速、果断、准确、周到、彻底
2、服务目标:服务质量赢得用户满意

跳线

跳线实际就是连接电路板(PCB)两需求点的金属连接线,因产品设计不同,其跳线使用材料,粗细都不一样。大部分跳线是用于同等电势电压传输,也有用于保护电路的参考电压,对于有精密电压要求的,一点点的金属跳线所产生的压降也会使产品性能产生很大影响。


机柜

机柜(Cabinet)一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件,可以提供对存放设备的保护,屏蔽电磁干扰,有序、整齐地排列设备,方便以后维护设备。机柜一般用在网络布线间、楼层配线间、中心机房、数据机房、控制中心等。机柜一般分为服务器机柜、网络机柜、控制台机柜等。机柜按构件的承重、材料及其制造工艺的不同,可分为型材和薄板两种基本结构。


网络

网络是由若干节点和连接这些节点的链路构成,表示诸多对象及其相互联系。在数学上,网络是一种图,一般认为专指加权图。网络除了数学定义外,还有具体的物理含义,即网络是从某种相同类型的实际问题中抽象出来的模型。在计算机领域中,网络是信息传输、接收、共享的虚拟平台,通过它把各个点、面、体的信息联系到一起,从而实现这些资源的共享。网络是人类发展史来最重要的发明,提高了科技和人类社会的发展。 在1999年之前,人们一般认为网络的结构都是随机的。但随着Barabasi和Watts在1999年分别发现了网络的无标度和小世界特性并分别在世界著名的《科学》和《自然》杂志上发表了他们的发现之后,人们才认识到网络的复杂性。网络会借助文字阅读、图片查看、影音播放、下载传输、游戏、聊天等软件工具从文字、图片、声音、视频等方面给人们带来极其丰富的生活和美好的享受。
