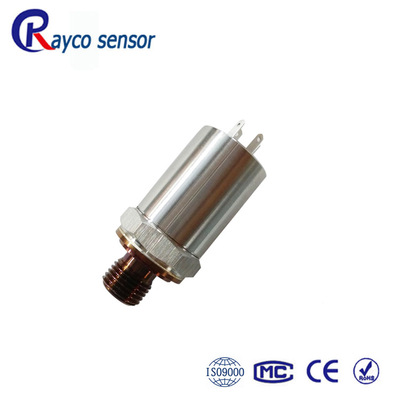

微熔压力变送器微熔压力传感器 1-300MPA 油压气压水压液压
400.00
发布时间  2019-08-06 18:27:05
图文介绍 产品参数 联系方式

undefined

undefined

品质保证

  • 产品说明

      RC580型压力变送器是我公司推出的一款结构紧凑、高性能、低成本的商业和工业用压力变送器。采用特殊结构设计和专门定制的放大电路,具有浪涌保护、电路输入端反向极性保护、输出端短路保护等特点,完全符合最新的重工业CE标准。典型应用:工程机械、 液压气压控制、制冷系统、农用机械设备、工业自动化控制、HVAC系统、泵和水处理系统。

      RC580型变送器压力座采用17-4PH不锈钢单件一体式结构加工而成,一体化的不锈钢膜片使之过载性能远高于扩散硅、陶瓷等常用芯体,并且其压力接口无焊缝、无硅油或其他有机物,密封性能好。传感器敏感器件采用玻璃微溶技术牢固烧结在压力座上,使传感器耐高温、抗震动等性能大幅度提升,保证了变送器在工业恶劣环境中使用的长期稳定性、可靠性,经久耐用。在标准净化生产过程中,各项参数严格受控,整个产品经过了元器件、半成品及成品的严格测试及老化筛选,性能稳定可靠。

  • 特点

     1.宽介质适应范围

     2.结构小巧、安装方便

     3.全温区补偿

     4.电磁干扰保护

     5.输入端反向极性保护

     6.输出端短路保护

     7.工作温度范围宽

     8.防水结构设计

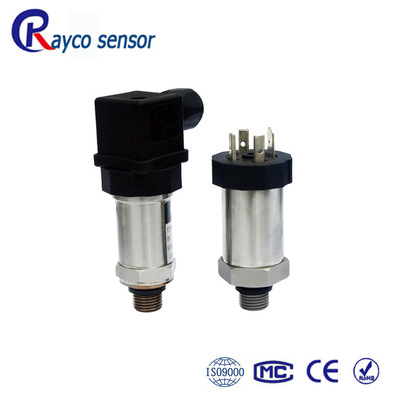

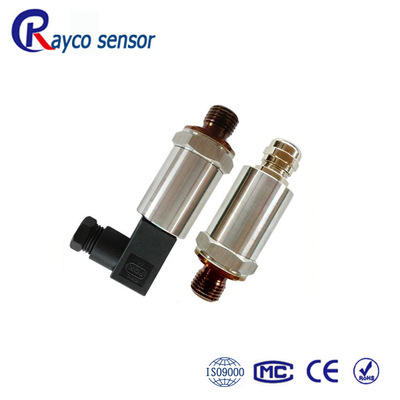

  • 产品细节

undefined

  • 量程选择580量程

  • 性能参数
  • 项目

    数值

    单位

    精度(包括非线性,迟滞和重复性)

    ±0.25

    %Span

    综合精度

    ±0.5,±1

    %FS

    长期稳定性(1年)

    ±0.25

    %Span

    绝缘阻抗(250Vdc)

    50

    M&Omega

    过载压力

    3X

    Rated

    破坏压力

    5X

    Rated

    压力循环(从零到满量程)

    10

    Million

    补偿温度

    -20~85

    工作温度

    -40~125

    贮存温度

    -40~125

    振动

    ±20

    g

    冲击(11mS)

    100

    g

 备注:特殊需求,请与生产商联系。

  • 产品选型示例

产品系列

[0-X]

M

E

C5

B2

V6

G

RC580

范围

单位代码

输出类型

压力接口

出线方式

供电方式

压力类型

[0-X]

P=Pa

K=Kpa

M=Mpa

B=Bar

S=Psi

E=4~20mADC

J=0~5VDC

K=0.5~4.5VDC

R=RS485

C5=G1/4外螺纹



B2=电缆出线

B4=小赫斯曼

B5=大赫斯曼

B9=7芯航插

V1=24DC

V6=5.0VDC

G=表压



举例:RC580-[0-1]M-E-C5-B2-V6-G(RC580高性能压力变送器,量程0-1MPa, E=4~20mADC输出,压力接口G1/4,电缆出线,5V供电, 表压)


  • 我们的服务
undefined
订货须知
undefined
工厂情况

工厂实景2

undefined
&hearts欢迎新老客户的光临!

相关问答

压力变送器60kpa是多少mpa

1Mpa=1000Kpa, 60Kpa=0.06Mpa
1Mpa=1000KPa=1000000pa
M=1000K
M是兆,K是千
0.1MPa=0.1*1000KPa=100KPa
11MPa=1*1000KPa=1000KPa
106pa=1Mpa 应为:10的六次方 pa=1Mpa ,6应在右上角, 也可以表示为10^6
大气压随着还不高度增高而减小,一般在平原低海拔的地方,取固定值, 101.325kpa 约等于0.1Mpa压力变送器上海蒙晖。

(

-0.1Mpa对应4mA 2.2Mpa对应20mA,换算出来压力在零点的时候,电流应该是4.696左右。
压力传感器
-0.1-2.2mpa 输出4-20ma求计算工式
(20-4)/(2.2+0.1)=6.9565,即1Mpa压力产生6.9565mA的电流值,即0.1Mpa压力产生0.69565mA的电流值,当压力为0时,电流值应该是0.69565+4mA=4.69565mA
2.3MPa/(20-4)=0.14375,即每毫安对应压力为0.14375MPa
(输出电流信号值-4)*0.14375=实际压力值。
一台压力变送器蒙晖的测量范围 -3000帕—3000帕,试求当压力为1500帕时,其输出电流值
有公式可以算的:设压力的量程为A;设输出信号的量程为(最大值—最小值)B;当前的测量值为C;输出电流的最小值设为i;那么输出电流为:I=C*B/A+i
本例的输出电流为:1500*(20-4)/(3000+3000)+4=8mA
压力变送器蒙晖量程-100kpa-500kpa多少压力时是8ma,有什么公式算4-20ma
变送器的输入输出关系有:
(实际测量值÷(测量范围终点值-测量范围起始值))* 100% = K *(实际输出值÷(输出范围终点值-输出范围起始值))* 100%
对于线性变送器如压力变送器来说,式中的K=1
由:实际测量值÷(500kpa-(-100kpa)))* 100% = (8mA÷(20mA-4mA))* 100%
可得:输出8mA时,实际测量值=50KPa
实际搞多了很少需要这样算的,记住输出 4,8,12,16,20 mA 对应输入的 0%, 25%,50%,75%,100% 一下就推出来了。
压力变送器上海蒙晖

小巧型压力变送器 不能测量负压吗

首先,差压指的是压力差,单位是MPa,不分表压,绝压。所以没有差压绝压变送器的说法。
其次,负压使用哪种变送器,要根据具体情况。使用绝压变送器是可以的。如果仅仅是微负压,比如某些塔需要再微负压或者是微正压的情况下操作,而且对于工作的压力要求不是特别的高,只要在某一个范围内就可以的话,可以使用差压变送器或者压力变送器进行迁移。如果是真空度非常高,而且是压力控制要求很高,,略有偏差会影响产品的质量或者是安全的话,那么就必须得用绝压压力变送器。
--------------
小巧型压力变送器广泛应用于水箱、管道等需要进行压力测量的地方。

ABB温度变送器TTH300描述?

ABB温度变送器TTH300描述
数字变送器是配备微处理器控制电子元件的通信设备。符合外壳防护等级 IP 20,并适用于集成到DIN标A型B型传感器接线盒中,HART变送器,FSK 信号叠加在 4 至 20mA 输出信号中,且符合 HART标准实现双向通讯。PROFIBUS PA变送器,通讯执行标准 PROFIBUS - MBP(IEC61158-2), PROFIBUS PA profile 3.01.。FF变送器,通讯执行标准 FOUNDATION Fieldbus H1(IEC61158-2), ITK Version 5.x.。可使用DTM或EDD 配置、查询和测试变送器。作为一个选项,可以为变送器配备 A 或 AS 型的LCD 显示器。AS型专门用于查看当前工艺数值。A 型也支持配置变送器的选项。建议两者结合起来使用。LCD 显示器和变送器之间的电气连接通过一个6针扁平电缆插头实现。LCD 显示器仅可在连接至配有液晶显示器接口的变送器时进行操作。
上海爱泽工业设备有限公司
ABB温度变送器TTH300.E1.H.BF
ABB温度变送器TTH300-S1.A.H
ABB温度变送器TTH300-S1.B.H
ABB温度变送器TTH300-S1.C.H
ABB温度变送器TTH300-S1.D.H
ABB温度变送器TTH300-S1.N.H
ABB温度变送器TTH300-S1.R.H

产地中国宝鸡
是否进口
加工定制
品牌RAYCO
型号RC580
类型玻璃微熔
测量介质液体和气体压力测量
测量范围0-300000(kPa)
精度等级±0.5%
输出信号4-20(mA)
防爆等级隔爆
防护等级IP67
电源电压9-30(V)
接口尺寸G1/4或定制(mm)
是否跨境货源
工作温度-40~125℃
补偿温度-20~85℃
冲击100g
