立式 燃油（气）热水锅炉



锅炉特性描述：
1、取暖型、兼用型、温水型（溶镀）
2、炉体设计，受热面积大，热效率高，升温快，供应热水充足。配置优质燃烧器，燃料燃烧充分，噪音低。
3、采用新一代智能型控制器，功能齐全，有过热保护、缺水保护、自检功能等多重保护功能，可靠。
4、自动公程度高，具有自动补水、燃烧、循环控制等自动控制功能。
5、状态显示丰富，锅炉运行状态一目了然，是新一代的锅炉。
6、外观造型新颖，色泽明快、优雅。整体布置紧凑，面积少，安装方便。

锅炉容量：0.1 ～ 5 蒸吨

设计热效率：≥95%

应用范围：食品烘培及其他工艺蒸汽的供给，蒸汽消毒、食堂的蒸汽使用；住宅、学校、办公楼、等需要供暖的地方；宾馆浴池等

适用燃料：轻油、重油、天然气、、乙醇、城市煤气、瓦斯气、焦炉煤气等







  WNS系列全自动燃油、燃气蒸汽锅炉

锅炉容量：0.5 ～ 20 蒸吨

设计热效率：≥95%

应用范围：食品烘培及其他工艺蒸汽的供给，蒸汽消毒、食堂的蒸汽使用；住宅、学校、办公楼、等需要供暖的地方；宾馆浴池等

适用燃料：轻油、重油、天然气、、乙醇、城市煤气、瓦斯气、焦炉煤气等

采用三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有翅片管冷凝器及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象；内、外筒拥有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰扩散相结合，烟气流通面积依次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到优良的传热效果；使用冷凝器装置的热效率高达90%以上；微单片机智能控制点火，燃烧状态自动调节，使燃烧更充分，更节省燃料，低Nox排放降低污染；智能化节能控制系统，对锅炉及供汽（供水）系统进行控制，结合不同负荷调节燃料供给，更加节能；安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷；前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、、，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，全系列产品应用原装低氮燃烧机，降低了40%的CO2和NOx等污染物，是全世界的环保技术锅炉。

1.锅炉外观：

2.图纸（本体部分）： 图纸（安装后整体）： 工作过程：

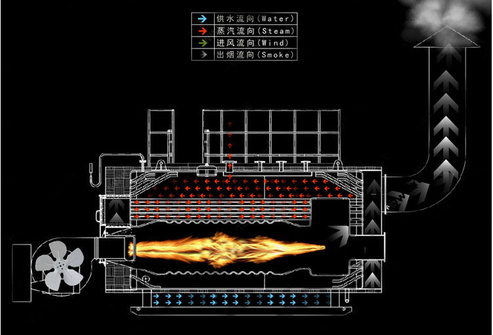

烟气、空气流程：

水、蒸汽流程：


主要特点
1、锅炉的设计、生产制造、检验均严格按《蒸汽锅炉监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》执行，确保锅炉长期稳定工作。
2、本体为锅壳式全湿背顺流三回程管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，有害物质NOx排放量少，同时受热面积的利用，根据炉膛换热量和温度的4次方成正比的原理，有效辐射受热面大，炉膛辐射吸热量占总吸热量的比例高。
3、波形炉胆及螺纹烟管结构，即提高了强度，又满足了各部分受热膨胀的需要。
4、主焊缝焊接均采用对接连接，并经X射线及超声波无损探伤，确保焊接达到蒸规要求。
5、锅炉水容积及气空间大，适应负荷能力强。设计合理的锅内装置，蒸汽带水率低，满足用户对蒸汽品质的较高要求。
6、采用新型隔热保温材料，重量轻，散热损失少，保温性能好。
7、水位器采用不锈钢传感器，聚四氟作绝缘材料。从上方插入，不易挂污，性能可靠，使用寿命长。
8、前后烟箱为铰链连接，可轻松打开，检修方便快捷。
9、氧含量调节（选配）：该功能监测烟气中的含氧量，并实时将该数据传送到控制系统中，通过计算机智能分析，自动燃烧设备的配比，使其实时处在正常的工作状态，燃烧效率大大提高，从而可大幅降低燃料的消耗。



                          工作原理

性能优势：

》费用低：该型号锅炉燃烧效率高，节省燃料，购买燃料投资费用低；全扳边对接焊缝，锅炉使用寿命长，维修费用低。

》效率高：尾部布置有烟气冷凝回收装置，能有效控制排烟温度，锅炉热效率高；采用全自动燃烧器，给水采用连续电动调节，燃烧效率高。

》稳：设计超温、超压、缺水、检漏、熄火等多种保护功能，锅炉运行可靠。

》节省空间：采用快装结构，整台锅炉设计在钢性很强的底座上，安装运输方便，节省了锅炉房空间面积。

（一）产品：

1、我公司保证所供设备是全新的、未经使用的原装合格产品，设备是通过正规渠道引进的。保证提供的货物在正确安装、正常使用和条件下，在其使用寿命内具有良好的性能。

2、公司承诺对所供设备的按有关技术及相关法律、法规和规定的要求执行，并按不低于原厂商质保条例及相关供货进行供货，杜绝伪劣产品。

（二）售后服务

a、免费保修期： 报价中所售产品：  免费质保期为 1年；

b、期：质保期外（能/否）提供终身维修服务。 超出保修期的部件收取部件成本费。

a、可托运至需方地点，技术指导调试、性能介绍及对使用人员进行操作培训；

b、如设备出现故障：24小时内提供处理解决方案， 指导未能维修正常，我公司将就近提尽快安排地方售后单位上门解决，直至故障排除为止；

c、定期回访：售后 定期电话回访一次，及时了解采购人意见和建议，以促进我公司售后服务工作进一步完善。

3、建议：为保证设备的正常使用，降低故障率，保证设备正常的使用寿命；用户在保修期内耗材及相关配件应原厂正规产品。





热水锅炉

热水锅炉（Hot water boiler）按照燃料不同可以分为电热水锅炉、燃油热水锅炉、燃气热水锅炉、燃煤热水锅炉等；广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等。

燃气

燃气是气体燃料的总称，它能燃烧而放出热量，供城市居民和工业企业使用。燃气的种类很多，主要有天然气、人工燃气、液化石油气和沼气。进入21世纪，城市用气人口保持了快速的增长态势，相应的，中国燃气业的普及率也得到了快速的提升。

燃气锅炉

燃气锅炉包括燃气开水锅炉、燃气热水锅炉、燃气蒸汽锅炉等，其中燃气热水锅炉也称燃气采暖锅炉和燃气洗浴锅炉，燃气锅炉顾名思义指的是燃料为燃气的锅炉，燃气锅炉和燃油锅炉、电锅炉比较起来最经济，所以大多数人们都选择了燃气锅炉作为蒸汽、采暖、洗浴用的锅炉设备。 燃气锅炉包括KS-Q燃气开水锅炉、CLHS(CWNS)燃气热水锅炉、LHS(WNS)燃气蒸汽锅炉等，其中燃气热水锅炉包括燃气采暖锅炉和燃气洗浴锅炉，随着国家“西气东输”工程的实现，燃气锅炉逐渐成为了人们的首选。 《特种设备安全监察条例》所定义的锅炉是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并对外输出热能的设备。其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压)，且额定功率大于或者等于0.1Mw的承压热水锅炉；有机热载体锅炉。

相关问答

燃气锅炉热水与燃气的换算

有几个数据应提供，没有只好按通常常见的作一下假定；
首先是用的燃料气的发热量，不同的气源差别很大，如果是煤气估成用天燃气差别就更大了。一般在估算时天燃气常用的发热量是8500大卡/标准米立方。
另一个是所用炉的热效率，一般烧气的炉子热效率都比较高，所以取90%。
冷水温度是多少，取20度吧。
用不着什么公式，只是算术题而已，下面一步步作一下；
首先查水的焓熵表。
100度水的热焓约为100大卡/公斤
20度水的热焓约为20大卡/公斤
每公斤水从20度加热到100度用的热量；
100-20=80 （大卡/公斤）
每立方气的在炉燃烧时有效利用热量为；
8500*90%=7650大卡/标米立方
在上述给定的条件下每立方气能烧出多少100度的水呢？
7650/80=95.625（公斤/标米立方）
