无线高压核相仪用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合0.22KV～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。

仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

二、工作原理

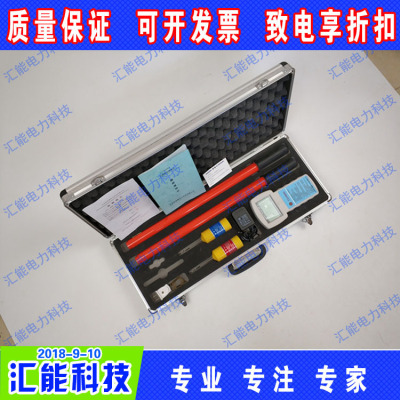

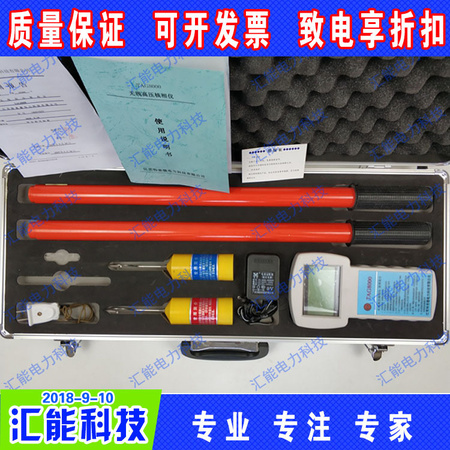

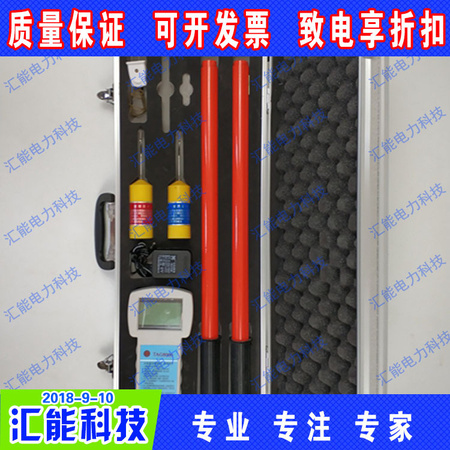

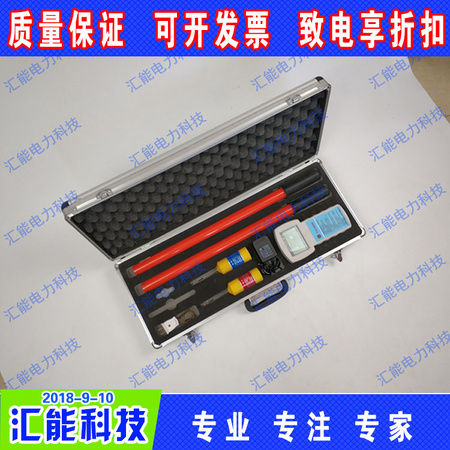

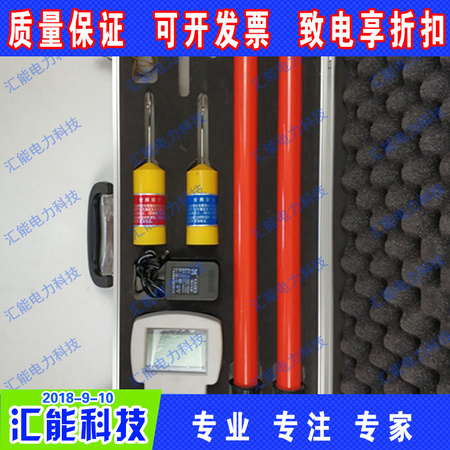

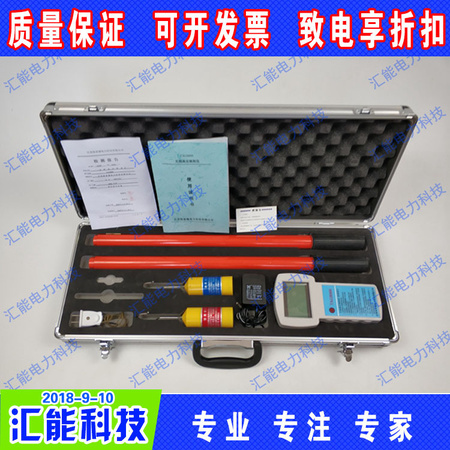

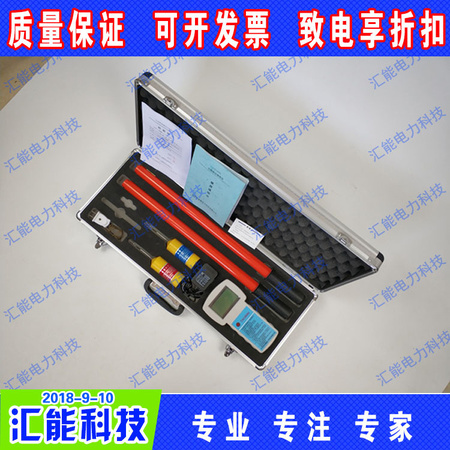

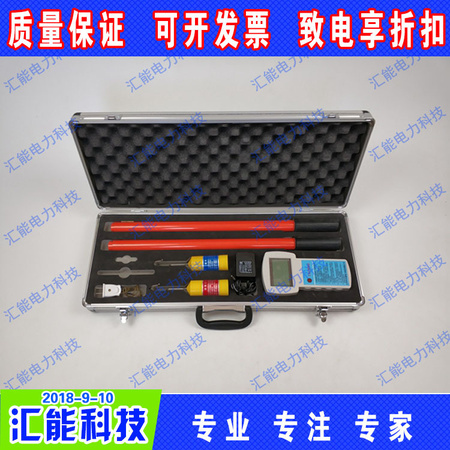

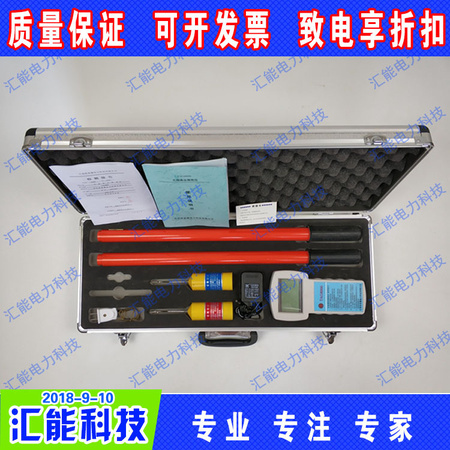

羽德电气的TAG系列无线高压核相仪由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

三、安全事项

1、现场测试时，应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米，对应电压等级为 &le 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。

3、核相操作时，手持位置不要超过绝缘杆手柄位置。

四、技术参数

1、相位差准确度：误差&le5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为0.22KV～220KV。

4、发射器和接收主机的最大传输视距约100米。

5、真人语音提示测量结果和操作步骤。

6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。

8、无操作1小时自动关机。

9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。

10、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

13、工作环境：-35℃--- +45℃ 湿度&le95%RH。

14、储存环境：-40℃--- +55℃ 湿度&le95%RH。

15、整机重量：约3.6KG。

相关问答

无线高压核相器的作用是什么？

无线核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。具备很强的抗干扰性，符合（EMC）标准要求，适应各种电磁场干扰场合。被测高电压相位信号由采集器取出，经过处理后直接发射出去。由接收器接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
GY无线高低压核相仪
（全智能无线高低压语音核相仪）
(10V~550kV电压全自动核相)
Ø 核相、验电、相位、频率、相序测试
Ø 全智能型、无线传输、语音核相
Ø 10V~550kV电压全自动核相
Ø 10V低电压精确核相
Ø 无线传输距离100m
Ø -20°~20°同相；100°~140°、220°~260°异相
Ø 自校误差≤±3°；现场同相误差≤±7°、异相误差≤±12°
Ø 相位分辨率1°
Ø 绝缘杆缩态为600mm；伸态为3200mm；耐压≤110kV
Ø 4.3寸65K色彩屏显示
Ø “同相、异相”等语音功能
Ø USB 接口，200组数据存储，软件监控、数据上传电脑

怎么使用无线高压核相器？

TAG-8000无线高压核相器（武汉武高电测）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合0.38KV~220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
核相使用方法：
将两发射器分别挂接到两带电线路上，观看接收主机的测量结果（依照国家电网核相A级标准）。
相位差大于30度时为异相，“异相”指示灯亮，同时语音提示“异相请注意”；小于30度为同相，“同相”指示灯亮，同时语音提示“同相”。

高压无线核相器的组成？

电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设
备笨重，后者依靠微弱的辉光指示容易出现误判断。核相器使高压定相这项危险性较大的而又必不可少的
工作安全可靠，指针显示一目了然，重量只有互感器的1/10-1/20、携带方便。
它的产品特点：
1、在核相时，不论相位是否相同，都有语言和灯光提示。
2、可用“220V或380V”低电压检验核相仪表是否正常。
3、核相仪表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，方便、省电。
使用办法介绍主机检测 系统自校： 把附带的专用测试线插头插入交流220V电源中，另一端的两个信
号测试环分别套在采集头X和Y的采集头处。主机显示屏应显示X、Y同相，如X、Y均不显示，应将220V插头
调换即可。
购木森电气的核相器可享5年质保等增值服务 地址：武汉市东湖高新区华工科技园2路
我公司长期提供【核相器︱核相器价格︱核相器厂家】，如果您对我们的【核相器︱核相器价格︱核相器
厂家】，感兴趣，可以拨打我们的电话（027-87510165）与我们联系。 武汉市木森电气有限公司
是中国销量最大的串联谐振、工频调感谐振设备制造商，主营配电网电容电流测试仪、电容电感测试仪、
高压输电线路工频参数测试仪、精密抗干扰介损测试仪、大地网接地阻抗测试仪、发电机转子阻抗测试仪
、水内冷发电机绝缘兆欧表等仪器畅销全国。销售热线：400-002-7608。

如何选购“无线高压核相器”？

“无线高压核相器”，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。被测高电压相位信号由采集器取出，经过处理后直接发射出去。由信号接收器接收并进行相位比较，对核相后的结果定性。产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。我们以“TAG-6000 无线高压核相器”举例说明，购买时注意一下几点：
1、电压范围60KV~500kV全自动核相。
2、 包括：核相、验电、相位、频率、相序测试。
3、全智能型、无线传输、语音核相。
4、无线传输距离可达100m。
5、绝缘杆缩态为600mm；伸态为3200mm；耐压≤110kV。
6、 “同相、异相”等语音功能。

高压无线核相器的主要优点和产品特性？

产品概述
电压设计范围：4kV到230kV（相电压）（使用范围低于设计范围，务请在定购设备时指明。通常的范围内，使用设备的最大电压不要超过最小电压的3倍，例如12kV到25kV）。
TAG6000型无线核相器设计用于执行许多常规的电压表或核相器的现有功能。而且，TAG-6000型采用状态模拟技术，去掉了引线并且减轻了这种重要测试装置的重量。
TAG6000型的主要优点在于去掉了连接开路点两端的引线，使用起来比电压表或核相器要简单。由于本仪器通过无线电信号来通讯，使用范围可以扩展到近10米，并且可以穿过围墙和隔板使用。同时，这种轻型的装置（发射器和接收器每个的重量是1磅）提高了使用的舒适度，可以一个人轻松和安全地操作两个仪器。
TAG6000型的基本应用是在困难的使用条件下，即现有的电压表或核相器不适合使用的情况。在较高的电压情况下，安全性和简易的使用是首要因素，TAG6000型是您理想的选择。而且，这种装置可以穿过围墙和金属屏蔽来使用，这在使用常规仪器时往往会面临问题。
TAG6000型包括两个部分。一个是电压探测器和发射器的联合装置，首先判断线路是否带电，然后发出有关导体相位的信号。另一个是接收装置，获得发射器发出的信号，然后在测试时用信号通知用户导体达到了同相。在使用中，首先对所有线路使用TAG6000的发射器，装置同线路进行接触，通过发出蜂鸣声和闪烁光确定它们带电。然后把发射器置于开路点的一端，接收装置依次置于开路点另一端的各个导体上，直至找到与发射器所在的导体同相位的线路。此时，接收器发出可以听见和看见的（发出一种稳定的声音以及红色的LED发光）信号，表明两个导体是同相的。

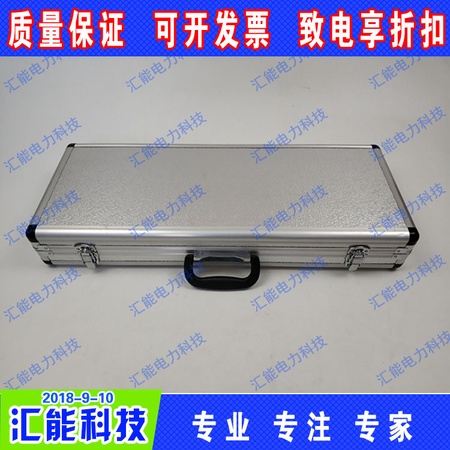

TAG6000型作为标准的工具箱带有金属运输包装和架空线探头。

高压无线核相仪如何进行核相？

高压无线核相仪具有测相序特点、验电等功能，符合（EMC）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因无线高压核相仪是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
无线高压核相仪维修保养办法
1、无线高压核相仪是一台精密仪表不要随意打开。
2、在长时间不使用，应取出采集器电池。
3、每年至少更换一次电池。
4、无线高压核相仪应存放在避免潮湿、高温、多尘的环境中。
5、绝缘杆首次使用前应做耐压实验。
6、绝缘杆每年进行一次耐压试验。
注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。 宝应高电电力设备厂
