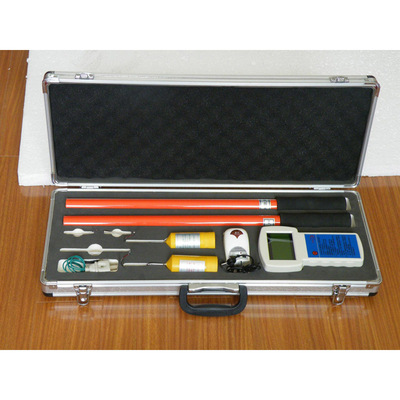

高压电核相仪 无线高压核相仪说明书 无线高压核相仪使用方法
1400.00
发布时间  2019-08-12 10:28:04
图文介绍 产品参数 联系方式

28

28.

28..

28...

28....

产品描述

本产品应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能。具备很强的抗干扰性,适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出,经过处理后直接发射出去。由核相仪接收并进行相位比较,对核相后的结果定性。因本产品是无线传输,真正达到安全可靠、快速准确,适应各种核相场合。

技术参数

1、准 确 度:自校误差&le2°

2、现场测试:同相误差&le10°

不同相误差&le15°

3、采样速率3/

4、主机电源为9V±2V

5XY采集器电源电压为7.5V±1.5V

6、主机工作电流&le7mA

7XY采集器工作电流&le4mA

8、主机和XY采集器的视距传输距离为XY&le30m

9、工作环境: -20-+60℃ 湿度:&le95%RH

10、本产品所测电压等级为0.38KV-550KV






相关问答

10kV高压核相仪信号接收最远距离是多少米?

HDWH型无线高压核相仪主要用于高压输电线路及电气设备的相序核对。该无线高压核相仪采用甚高频无线传输技术,可隔墙操作,避免了常规拖线核相仪存在的安全隐患和局限性。测试电压范围广,操作安全,使用方便,核相准确。
组成部分:
HDWH型无线高压核相仪由两个发射器、接收显示器和专配绝缘杆组成。使用时将信号发射器NO.1同原始端接触,再将发射器NO.2置于被试端。按接收器测试键,接收器将两个信号进行比较,以波形、角差度数、文字说明、指示灯及蜂鸣器表示是否同相。
技术特点:
无线传输能力≤10米,信号可穿透非屏蔽墙,抗干扰能力强。
接收器屏显内容包括波形、相形角角差度数、“同相”(或“不同相”)文字及电池电量显示。
相位角角差小于±10°为同相,大于±10°为不同相。
核相电压范围:6kV 、10kV、35 kV、110 kV、220 kV。
发射器 电源8.4V 尺寸φ60*120mm
接收器 电源10.8V 尺寸235*130*43mm
绝缘杆由环氧树脂构成,绝缘杆指定专业厂生产,其性能指标完全符合国际GB113398-92和IEC60855的要求
详细可以咨询http://www.xinyijie.com
电话:0533-3188196

高压无线核相仪如何进行核相?

高压无线核相仪具有测相序特点、验电等功能,符合(EMC)标准要求,适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出,经过处理后直接发射出去。由核相仪接收并进行相位比较,对核相后的结果定性。因无线高压核相仪是无线传输,真正达到安全可靠、快速准确,适应各种核相场合。
无线高压核相仪维修保养办法
1、无线高压核相仪是一台精密仪表不要随意打开。
2、在长时间不使用,应取出采集器电池。
3、每年至少更换一次电池。
4、无线高压核相仪应存放在避免潮湿、高温、多尘的环境中。
5、绝缘杆首次使用前应做耐压实验。
6、绝缘杆每年进行一次耐压试验。
注:绝缘杆第一节上端有内置天线350mm长,不能进行耐压试验,内置天线与杆壁外绝缘耐压为15KV。 宝应高电电力设备厂

对10KV高压柜进行核相时,设备处于什么状态?为什么?为什么核相...

按专业术语来为你解释,估计你看不懂,不过还要是先说一下,再详细解释。这是一个电气运行人员的基本素质,你必须知道的。
核相是为了确定待并侧的相序是否与系统侧电压的相序相同。
10KV高压柜核相时,无论你是什么类型的柜子,该设备必须处于冷或热备用状态。
可能你会问,那什么又是冷备用,什么又是热备用呢?我简单点解释,方便你理解。
冷备用:是指隔离开关(刀闸)和断路器(开关)均在分位。
热备用:是指隔离开关(刀闸)在合位,断路器(开关)在分位。
检修状态:是指冷备用后在设备的进口及出口侧及设备本身接地的状态。
为什么要放在备用状态核相呢?
这是因为:如果设备在检修,该高压柜是必须停电。没必要也没法核相。
新安装的投运前或大修后投运前都必须要核对相序。如果相序不对而合闸的会发生重大安全事故(如断路器、闸刀会熔毁、电缆烧毁等,还可能造成人身伤害)。所以放在备用状态进行核相是为了保证设备安全投运。
核相步骤:
一般核相步骤为:以系统侧相序为标准,在系统侧电压互感器的二次侧进行核相,核相器的黄脚接A相,绿接B相,红接C相,核相器上指示灯闪亮顺序应为A-B-C或转盘顺时针转动,然后再对待并侧进行核相。如果在核相器指示类未按A-B-C顺序闪亮或转盘为逆时针转动,说时相序错了。这时千万不能合闸。必须停电并进行仔细的检查。
为什么核相不能合地刀?
在对带电设备或运行设备合接地闸刀,会对电力系统造成重大冲击(可能会导致该线路始端变电所停电,还会对人身造成重大伤害),情节严重的是要坐牢。
所以在任何情况下都不允许带电合接地闸刀。
可能你会问那什么是运行设备呢?
运行设备是指:全部或部分带有电压或一经操作即带电压的设备。
你都准备核相了说明该高压柜已经带电了。
可能你还会问,那什么时候才能合接地闸刀呢?
合接地闸刀:是要在设备完成了保证安全的组织措施和技术措施后才能合。
你又会问,什么是保证安全的组织措施和技术措施?
兄弟,去看下电力安全作业规程吧!如果这都要问,那说明你太外行了,你需要了解的东西太多太多了,光靠这里解释是不够的了。

建议零售价¥1400.00
产地河北
是否进口
订货号1231
加工定制
货号1231
品牌派旗
型号10KV
测量范围见说明
尺寸500(mm)
电池种类见说明
测量精度自校误差≤ 2°
电源电压0.38KV-550KV(V)
用途电力
是否跨境货源
