1：无线核相仪简介

    (全智能无线高低压语音核相仪) (10V～550kV电压全自动核相) Ø 核相、验电、相位、频率、相序测试 Ø 全智能型、无线传输、语音核相 Ø 10V～550kV电压全自动核相 Ø 10V低电压精确核相 Ø 无线传输距离100m Ø －20°～20°同相；100°～140°、220°～260°异相 Ø 自校误差&le±3°；现场同相误差&le±7°、异相误差&le±12° Ø 相位分辨率1° Ø 绝缘杆缩态为600mm；伸态为3200mm；耐压&le110kV Ø 4.3寸65K色彩屏显示 Ø &ldquo同相、异相&rdquo等语音功能 Ø USB 接口，200组数据存储，软件监控、数据上传电脑

2无线核相仪的安全事项

1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。

2、所测试绝缘杆电压等级为 &le 220KV 。

3无线核相仪的技术特性

1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、 、 、。

2、电源：主机采用可充电电源，X 和 Y 采集器 5 节 AG13 电池。

3、自动关机：开机后8分钟左右主机自动关机

4、接触被测强电场时，仪器会自动报警。

4无线核相仪的技术指标

①准确度：同相误差&le15°，不同相误差&le15°

②采样速率 3 次 / 秒

③X和Y采集器电源电压为7.5V ±1.5V

④X和Y采集器工作电流&le4mA

⑤主机和 X、Y采集器的视距传输距离为X、Y&ge100m

⑥工作环境：-35°┉ +50° 湿度：&le95%RH

⑦储存环境：-40°┉ +55° 湿度：&le95%RH

⑧本产品主机所测电压等级为 0.38KV┉500KV

5无线核相仪的维护保养

1、本仪器是一台精密仪表不要随意打开。

2、在长时间不使用，应取出采集器电池。

3、每年至少更换一次电池。

4、本仪器应存放在避免潮湿、高温、多尘的环境中。

5、绝缘杆首次使用前应做耐压实验。

6、绝缘杆每年进行一次耐压试验。

注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。

6结论

1、DH-HXY无线高压核相仪系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。

2、从模拟两端电压来看最大相位差30°的同名相电压（如经过长距离输电的线路），虽然调节r和r&prime电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2～3倍，仍能分辨三相的不同相位。

3、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。

4、该仪器经过一定的高压校验后，还可作测量高电压之用。

7无线核相仪的使用方法

    当接触带电导线时可听到声信号同时4 只指示灯亮，过5-10 秒后其中LED2-4 即熄灭声信号停止发射器作为电压测量时设定的工作时间为5-10 秒之后即自动进入相位测量，此时仅一只LED 指示灯亮，如果5-10 秒后声光信号不停即电池电量不足需换电池。如测另一相线路需将发射器脱离线路等到LED1 熄灭再把发射器放到线路上做另外的电压测量。同上。

进入测量模式时发射器向空中发射无线电频率信号同时有一部分信号沿作为天线的线路传输接收器一旦能识别该信号时，接收器立即启动工作。

无线核相仪是用于高压电力线路与变压器等大型设备在安装运行前进行相序核对的专用器器。PSWHX无线高压核相仪改变了过去接触式测量方法，根除了接触式测量的危险性，有利保障了测量人员的人身安全。测量方法简单，测量结果可靠。

核相仪

高压核相器即无线高压核相器是最新研制出的新型核相产品，分别用于35、110kV系统，确定两个电网(发电机组)相位是否相同，以便确定并网。高压核相器绝缘管采用高性能绝缘材料，核相仪表采用塑料外壳配合活动支架，可方便地将核相仪表在绝缘管上灵活地改变观看角度，使用安装简便易行。

无线

无线英文：wireless。一般来说，“无线”指的是无线电或无线电波，通信领域范畴。例如：无线网络 (如“无线网桥、无线AP”）、电视广播有限公司(又称“无线电视台”)

高压

相关问答

无线高压核相仪是用来做什么的？

无线高压核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相、上海日行电气有限公司测相序特点、验电等功能具备很强的抗干扰性，符合（EMC）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因无线高压核相仪是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
无线高压核相仪维修保养办法
1、无线高压核相仪是一台精密仪表不要随意打开。
2、在长时间不使用，应取出采集器电池。
3、每年至少更换一次电池。
4、无线高压核相仪应存放在避免潮湿、高温、多尘的环境中。
5、绝缘杆首次使用前应做耐压实验。
6、绝缘杆每年进行一次耐压试验。
注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。

高压无线核相仪如何进行核相？

高压无线核相仪具有测相序特点、验电等功能，符合（EMC）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因无线高压核相仪是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
无线高压核相仪维修保养办法
1、无线高压核相仪是一台精密仪表不要随意打开。
2、在长时间不使用，应取出采集器电池。
3、每年至少更换一次电池。
4、无线高压核相仪应存放在避免潮湿、高温、多尘的环境中。
5、绝缘杆首次使用前应做耐压实验。
6、绝缘杆每年进行一次耐压试验。
注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。 宝应高电电力设备厂

使用无线高压核相仪的步骤是怎样的？

我以前用过，但也好久不用了，不知道能不能帮助你：
1、无线高压核相仪是一台精密仪表不要随意打开。
2、在长时间不使用，应取出采集器电池。
3、每年至少更换一次电池。
4、无线高压核相仪应存放在避免潮湿、高温、多尘的环境中。
5、绝缘杆首次使用前应做耐压实验。
6、绝缘杆每年进行一次耐压试验。
注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为15KV。希望以上答案对你有用，我也是网上找的资料，具体的你可以去他们网站看看： 那里边更详细

无线高压核相仪仪器的特点及参数说明谁知道？

扬州高电无线高压核相仪精品产品特点
1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y。
2、工作电源：主机采用可充电电源，X 和 Y 采集器5节AG13电池。
3、能自动关机：开机后8分钟左右主机自动关机
4、接触被测强电场时，仪器会自动报警。
扬州高电无线高压核相仪精品技术指标
1、准确度：同相误差≤15°，不同相误差≤15°
2、采样速率 3 次 / 秒
3、X和Y采集器电源电压为7.5V ±1.5V
4、X和Y采集器工作电流≤4mA
5、主机和 X、Y采集器的视距传输距离为X、Y≥25m，可穿透围墙，抗干扰能力强
6、工作环境：-35°~ +50° 湿度：≤95%RH
7、储存环境：-40°~ +55° 湿度：≤95%RH
8、仪器所测电压等级为 0.38KV~110KV
扬州高电无线高压核相仪精品仪器组成

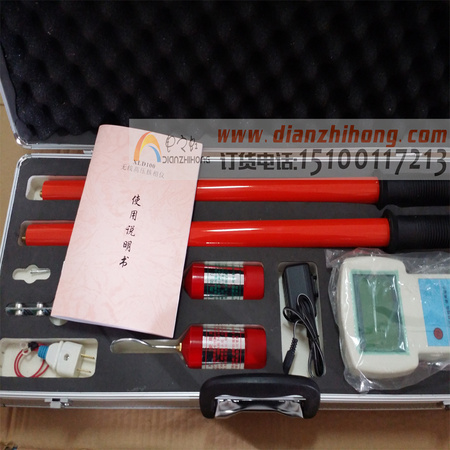

1、铝合金包装箱一个

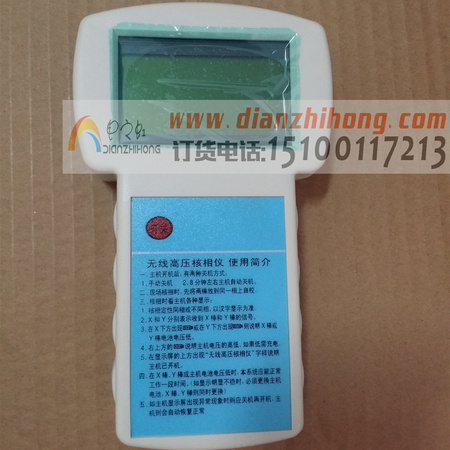

2、无线高压核相仪主机一台
3、校验插头线
4、电源充电器一只

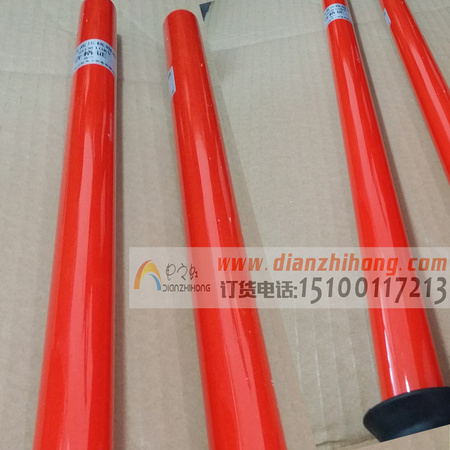

5、伸缩性绝缘杆两根
6、X,Y采集器各一只
7、1.5V电池10节
