![]() 产品名称：WNS卧式燃油，燃气蒸汽锅炉 |
![]() 产品用途：化工、食品加工、医院、学校、养殖、浴池、酒店等 |
![]() 产品型号：WNS型 |
![]() 产品价格：电议 |
![]() 更新日期：2018.7.31 9:43:58 |
![]() 全国统一销售热线：152 3883 3198 |
产品介绍与安装使用说明
燃油（气）蒸汽锅炉性能特点： 一、产品特点： 1、配置蒸汽锅炉专用电脑控制器，全中文、大屏幕、强背光液晶显示屏，显示功能丰富，可将控制器的运行状态以及采集到的压力、水位等状态准确直观地显示出来。控制功能齐全，具有锅炉水位智能控制、蒸汽压力控制、极限低水位报警和联锁保护、高水位报警提示、蒸汽压力超高报警和联锁保护等自动控制功能。使用相当方便，可设置连续、定时两种状态，定时可分4个时间段，锅炉定时开机、定时关机，无需专职司炉工，通常操作只需按&ldquo启动&rdquo键开机，按&ldquo停止&rdquo键停机即可，十分简便。 2、采用原装进口燃烧器，全自动程序化控制，风机自动吹扫，电子自动点火，油气自动燃烧，风油（气）自动比例调节，雾化效果好，燃烧充分，低NOX，节能环保。在正常情况下，锅炉蒸汽压力达到设定值时，燃烧器自动停止燃烧，当蒸汽压力低于设定值时，燃烧器自动开始工作。当发生燃料、进风异常等现象时，故障灯亮，程控装置会立刻停止输出燃料，燃烧机自动停机。 3、WNS卧式蒸汽锅炉炉体设计和制造采用三回程、湿背式、偏心炉膛、非对称性结构，波形炉胆，使火焰产生强烈扰动，而且增加辐射受热面，强力提高了传热系数，并能有效防止因金属热胀冷缩而导致设备寿命的降低。 4、整机自动化程度高，安全保护完善。运行过程实现全自动化，具有自动补水、缺水、超压、自动断电并报警、漏电保护等安全保护系统。 5、使用玻璃棉作通体式保温，重量轻，保温效果好，散热损失少； 6、白色彩板包装，外形美观，色泽明快，封闭性好，耐锈蚀； 7、机电一体化，占用空间小，整体快装出厂，安装使用方便。 8、产品全面、全程在国家锅炉管理部门监督下生产、制造，依照相关执行标准经验收合格，才能入库进行销售，请用户放心购买。 9、多重保护： （1）锅炉水位保护水位计与锅炉本体的一体化设计，外观更加紧凑美观，功能上准确显示锅炉本体实际水位。再加上双重独立的电子水位控制系统，实现锅炉超低水位、低水位、正常水位、高水位的自动调节功能，确保锅炉在各种意外情况下万无一失，安全到家。 （2）蒸汽压力保护☆压力控制器：选用高灵敏度压力控制器，将压力高、低不同的信号输给电气开关，对其它控制线路进行自动控制或连锁保护。常用压力控制器及电接点压力表，能使蒸汽压力超压报警，达到极限时切断燃烧器；压力控制器可根据实际运行压力调节单火或双火燃烧。 ☆安全阀：安全阀是锅炉保护中的最后一道防线，在锅炉压力超过极限时，根据安全阀设计所配的校定压力，排汽泄压，确保锅炉正常运行。 （3）熄火保护进口燃烧器具有熄火保护装置，功能是检测燃烧情况，当点火失败或燃烧中途熄灭时，燃烧器立即关闭进油（气）电磁阀，这时鼓风机继续运转，吹扫炉膛内残余的可燃气体，经过20～30秒钟的吹扫后，自动切断鼓风机及各种辅机电源，锅炉停止运行。 （4）停电自锁保护在突发电源中断情况下，锅炉运行立即停炉自锁，若电流恢复通电，锅炉不会随时启动，必须复位解除自锁，才能重新点火启动
技术参数
【WNS系列卧式燃油气蒸汽锅炉&mdash技术参数】 |
| WNS0.5-0.4(0.8)
-Y(Q) | WNS0.75-0.4(0.8)
-Y(Q) | WNS1-0.8(1.0)
-Y(Q) | WNS1.5-1.0
-Y(Q) | WNS2-1.0
-Y(Q) | WNS3-1.25
-Y(Q) | | | 额定热功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 额定工作压力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1.0 | 1.0 | 1.25 | 出/回水温度（℃） | 152（175） | 175（184） | 184 | 184 | 194 | 设计效率（%） | 85%-92% | 水容积（m3） | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | 满水重量（t） | 4.48（5） | 5.76（6.2） | 6.48（7.1） | 8（8.4） | 8（8.4） | 16（16.8） | 耗电功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | 电源（V） | 380 | 适用燃料 | 轻油、天然气、重油、城市煤气、石油液化气 | 计算耗量：
轻油(kg/h)
天然气(m3/h)
重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h) | 34
41
35
92
14 | 51
62
53
138
20 | 65
82
70
184
26 | 102
123
105
276
39 | 136
164
140
368
52 | 204
246
210
552
79 | | 2650×1600
×1700 | 2650×1600
×1800 | 3650×1800
×1800 | 5200×2300
×2400 | 5200×2300
×2400 | 5570×3200
×2670 | 安
装
尺
寸 | 进/出口阀口径（mm） | 50 | 65 | 65 | 65 | 65 | 100 | 排污阀口径（mm） | 40 | 40 | 40 | 40 | 40 | 40 | 安全阀口径（mm） | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | 烟囱口径ф（mm） | 250 | 300 | 320 | 360 | 360 | 360 | | ★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。 |
|
型号 | WNS4-1.25
(1.6)-Y(Q) | WNS5 -1.25
(1.6)-Y(Q) | WNS6-1.25
(1.6)-Y(Q) | WNS8 -1.25
(1.6)-Y(Q) | WNS10 -1.25
(1.6)-Y(Q) | WNS15 -1.25
(1.6)-Y(Q) | WNS20 -1.25
(1.6)-Y(Q) | 项目 | 参数 | 额定热功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 | 额定工作压力（MPa） | 1.25(1.6) | 出水/回水温度（℃） | 194(204) | 锅炉设计效率（%） | 85%-92% | 水容积（m3） | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 | 满水重量（t） | 22(23.5) | 24.7(26) | 25.5(26.5) | 32.5(34.5) | 38(42) | 74(78) | 78(82) | 耗电功率(KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 | 电源（V） | 380 | 适用燃料 | 轻油、天然气、重油、城市煤气、石油液化气 | 计算耗量：
轻油(kg/h)
天然气(m3/h)
/重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h) | 272
328
280
736
105 | 241
413
352
922
131 | 382
429
377
972
139 | 482
429
377
972
139 | 603
715
628
1620
231 | 904
1075
942
2430
347 | 1206
1430
1256
3240
462 | 长×宽×高（mm） | 5600×3300
×2880 | 6020×3300
×3060 | 7200×3300
×3060 | 7300×3300
×3060 | 7400×3300
×3060 | 8100×4200
×4100 | 8500×4500
×4100 | 安
装
尺
寸 | 进/出口阀口径（mm） | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 排污阀口径（mm） | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 40 | 安全阀口径（mm） | 2×50 | 50×80 | 50×80 | 2×80 | 2×80 | 2×80 | 2×100 | 烟囱口径ф（mm） | 530 | 530 | 530 | 680 | 380 | 1000 | 1200 | | ★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考( 部分图片为合成图、模拟演示图、效果图 )，有关产品的外观( 包括但不限于颜色 )请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。 |
|
| 【WNS系列卧式燃油/气蒸汽锅炉&mdash出厂配置清单】 |
河南省恒安锅炉有限公司 | WNS系列卧式燃油/气蒸汽锅炉配置清单 | 第1页 | 共1页 | 序号 | 图 号 或 型 号 | 产 品 名 称 | 产 地 | 数 量 | 备 注 | 一 | 锅 炉 主 机 | 1 | HAQ6530-0-0 | 锅炉主机 | 本 厂 | 1 | 终身保修 | 二 | 阀 门 仪 表 及 安 全 附 件 | 1 | Y-150 | 压力表0～2 5MPa 2 5级 | 郑 州 | 2 | 一年更换 | 2 | X14W-1 6T | 压力表三通旋塞 | 郑 州 | 2 | 一年更换 | 3 | GGT12 01 | 压力表存水弯管 | 本 厂 | 1 | 终身保修 | 4 | A48H-1 6C | 全启弹簧安全阀 PN1 6 DN80 | 郑 州 | 2 | 一年更换 | 5 | J44H-1 6C | 主汽阀 PN1 6 DN80 | 郑 州 | 1 | 一年更换 | 6 | J44H-1 6C | 副汽阀 PN1 6 DN32 | 郑 州 | 1 | 一年更换 | 7 | J4H-1 6C | 截止阀 PN1 6 DN32 | 郑 州 | 1 | 一年更换 | 8 | J41H-1 6C | 截止阀 PN1 6 DN32 | 郑 州 | 2 | 一年更换 | 9 | J41H-1 6C | 止回阀 PN1 6 DN32 | 郑 州 | 1 | 一年更换 | 10 | X49X-25-350 | 水位表 PN1 6 DN25 L=350 | 郑 州 | 2 | 一年更换 | 11 | P48H-1 6Q | 排污阀 PN1 6 DN50 | 郑 州 | 2 | 一年更换 | 12 | HAW6223-2-0 | 锅筒排污弯管&phi57×3 5 | 郑 州 | 1 | 一年更换 | 13 | J41H-1 6C | 球阀 PN1 6 DN25 | 郑 州 | 4 | 一年更换 | 14 | SZB-20 | 电极式水位控制器PN1 6 DN25 | 南 京 | 2 | 一年更换 | 15 | YMK-50-C | 压力控制器 | 南 京 | 3 | 一年更换 | 16 | WZB-210 | 测温热电偶 | 南 京 | 1 | 一年更换 | 17 | GB6780-86 | 螺栓 M12×55 | 江 苏 | 72 | 一年更换 | 18 | GB6170-86 | 螺母 M12 | 江 苏 | 72 | 一年更换 | 19 | HA2010BS | 易损配件 | 河 北 | 6 | 五年备用 | 20 | HA2010GJ | 安全连锁保护 | 南 京 | 1 | 终身保修 | 三 | 配 套 辅 机 | 1 | HAQ6020-0-0 | 烟囱 | 本 厂 | 1 | 终身保修 | 2 | HAQ6020-0-0 | 烟囱弯头 | 本 厂 | 1 | 终身保修 | 3 | HAQ6020-0-0 | 分汽缸 | 本 厂 | 1 | 终身保修 | 4 | BT180（BGN200P） | 燃烧机 | 意大利百得 | 1 | 一年更换 | 5 | XD-1 | 全自动电脑控制器 | 南 京 | 1 | 一年更换 | 6 | | 全自动水处理 | 美 国 | 1 | 一年更换 | 7 | | 水 箱 | 本 厂 | 1 | 终身保修 | 8 | 1（1/2）GC5×7 | 给水泵 | 郑 州 | 1 | 一年更换 | 1、产品报价内应包含以上所有锅炉辅机配件 | 2、以上锅炉配置可根据客户特殊要求更改，须在我集团公司工程师指导下进行。 | 3、我公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准 |
|

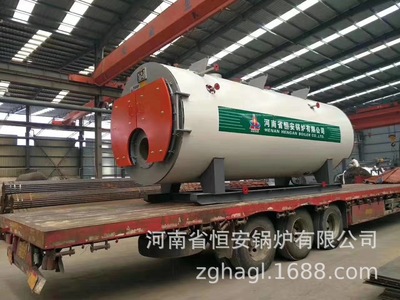

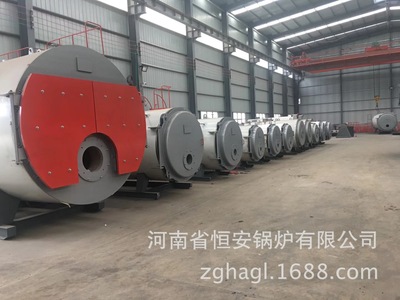

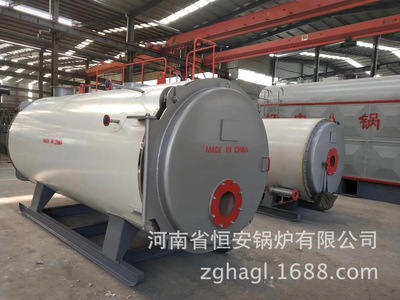

产品图片
河南省恒安锅炉有限公司是国家定点B级锅炉、D1D2级压力容器生产厂家。公司坚持以人为本，科技创新的发展战略，与西安交大工业锅炉研究所、华中科技大学、军工713研究所、上海工业锅炉研究所等多家科研院所密切合作，聚集起一支高素质的管理、技术、生产和经营的人才队伍，为企业的快速发展奠定了坚实的基础。公司有专业独立的科技研发机构，一直致力于研究开发市场前沿的锅炉设备，为锅炉行业的产品更新换代作出了应有的贡献！
    公司拥有独立的产品研发中心，在传统燃煤锅炉的基础上，相继开发了新型全自动燃气蒸汽锅炉、环保煤碳汽化锅炉、燃油、燃气、电加热等蒸汽锅炉，承压热水锅炉、有机热载体炉、热风炉
