TM-191RS不饱和聚酯树脂树脂是一种通用型树脂，粘度低对玻纤浸润性好，耐紫外线性能好，具有良好的机械强度。适用于手糊成型各种玻璃钢制品，特别是半透明玻璃钢制品。

液体树脂技术指标

凝胶时间：50%过氧化环已酮糊：4%；促进剂 E1：4%

树脂浇铸体性能（仅供参考）

备注：①浇铸体制样方法按GB8237-87执行

          ②固化系统：固化剂  55%MEKPO：2% 促进剂E1:2%

          ③后固化体质：60℃*2小时+80℃*2小时

玻璃钢性能（仅供参考）

备注：①浇玻璃钢制样方法按GB 8237-87执行

②固化系统：固化剂  55%MEKPO：2% 促进剂E1:2%

③后固化体质：60℃*3小时+110℃*3小时

相关问答

191不饱和聚酯树脂性能？

特性及用途：DCPD型树脂，收缩率低，强度高，综合性能好，是一种适用性很广的树脂。
产品使用说明：
1.本资料是依据GB8237-87标准，根据公司的实际情况，结合用户的需要编写而成的。
2.由于在使用本公司产品的过程中存在着许多可变因素，因此建议用户在使用前有必要进行测试和试验。
3.由于不饱和聚酯树脂的用途日益广泛，因此，产品的某些性能对某特定用途可能不完全适用。本公司保留对某些技术参数的修改权。
4.如果用户对所需的产品及需要了解的问题在本资料中不能找到，请与我公司直接联系，我公司将根据用户的需要尽我们所能提供服务

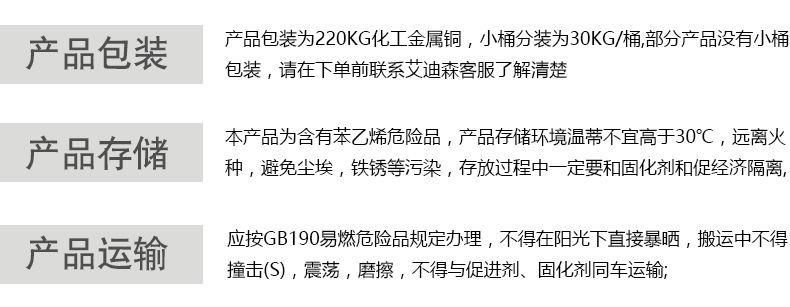

5.本资料中所列的不饱和聚酯树脂产品均属于危险品，贮，运须按国家有关规定办理。
6.液体不饱和聚酯树脂是不稳定的，应贮存在阴凉处，避免火种，隔离热源。20℃以下贮存期为三至六个月（预促进树脂为三个月，非预促进树脂为六个月），20℃-30℃以上贮存期将进一步缩短。

用作191不饱和树脂的兰水.白水配方和制作工艺

增加兰白水配比，。
191# 通用型树脂成型方法及参考配方：------固化剂和促进剂，即白水和兰水不能同时加入，否则将发生爆炸，危险，切记-------1、一般参考配方：树脂100份 1#固化剂（或3#） 2-4份 1#促进剂 1-4份树脂100份 2#固化剂 2-4份 2#促进剂 0.5-2份树脂100份 5#固化剂 1-2份 1#促进剂 1-2份2、低温参考配方：树脂 100份 1#固化剂 2-4份 混合促进剂 1-2份 混合促进剂为： 1#促进剂：2#促进剂=2:1
按照配方做就是。
不饱和聚酯是不饱和二元羧酸（或酸酐）或它们与饱和二元羧酸（或酸酐）组成的混合酸与多元醇缩聚而成的，具有酯键和不饱和双键的线型高分子化合物。通常，
聚酯化缩聚反应是在190~220℃进行，直至达到预期的酸值（或粘度）。在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚
合物溶液称之为不饱和聚酯树脂。

不饱和树脂 191与196有那些区别

191为邻苯型通用不饱和聚酯树脂，具有中等粘度和中等反应活性.制品收缩率小、机械性能好，适用于制作半透明板材和通风管道等各种玻璃钢制品。
196为邻苯通用型不饱和聚酯脂.该产品属于半刚性树脂，具有良好的耐抗冲击性，适于家具涂层、导膜、浇铸制品及模具制造等非强刚性玻璃钢制品的制造。
191聚脂树脂
（一）定义：191聚脂树脂是由丙二醇、顺丁烯二酸酐、
邻苯二甲酸酐经缩聚反应得到的线型聚酯在苯乙烯中的溶液。
（二）技术指标：
液体树脂：
(1)外 观：透明淡黄色液体
(2)酸值（毫克KOH/克）：28-36
(3)粘度25℃（泊）：2.5-4.5
(4)固体含量（%）61-67
(5)胶凝时间25℃（分）：12-25
(6)热稳定性25℃（月）：6 80℃（时）：24
浇铸树脂：
(1)Barcol硬度：50 (2)吸水率（℃）：0.17
(3)热扭变温度（℃）：66(4)比重20℃：1.23
(5)折光率nD20:1.560 (6)断裂伸张率20℃（%）：1.5
（三）特点及主要用途：
191树脂是一种低粘度光稳定性好聚脂树脂，对于玻璃纤维有良好的浸渍性能，适用于制造玻璃钢半透明瓦以及其它接触成型制品。
196聚脂树脂
（一） 定义：196聚脂树脂是用一缩乙醇改性的的
线型不饱和聚酯在苯乙烯中的溶液。
（二）技术指标：
液体树脂：
(1)外 观：透明淡黄色液体
(2)酸值（毫克KOH/克）：17-25
(3)粘度25℃（泊）：6.5-11.5
(4)固体含量（%）61-70
(5)胶凝时间25℃（分）：8-20
(6)热稳定性25℃（月）：6 80℃（时）：24
科宝化工专业经营乙烯基树脂、不饱和聚酯树脂及一些树脂辅料，如固化剂，促进剂，色浆，玻璃纤维布等，期待您的来信并提供技术支持，电话前面是0731，后面是8978加9107。
