定量控制流量计与各类流量传感器、变送器配合，实现定量灌装、配料控制。

   流量定量控制系统主要根据流量计反馈给定量控制仪的脉冲流量信号，当流量累计流量达到设定的数值(定量值)，定量控制仪会给电磁阀门或泵一个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。

     目前很多企业都会用到或者是都需要改进的项目，特别是一些现在仍采用人工操作罐装/打料，同时也不想投入太多成本，就想提高工作效率的企业建议采用本系统。该系统精度高，操作简单，可现场校准。

    定量控制流量计主要技术特点适用于电流、脉冲输出的流量传感器3点开关量输入，用于启动，恢复，以及每次累积值清零3点控制输出，用于大阀、小阀分级控制和瞬时流量下限报警变送输出可将瞬时流量值以标准电流、电压形式输出，供其它设备使用。

一、白酒流量定量控流量计统系统组成

1、流量计：这是控制的基础，直接影响控制的效果，因此基本要求是测量精度越高越好，有信号输出功能。同时流量计种类较多，还要根据测量介质、管道口径、流量范围等参数进行选型，选择合适的流量计。

2、定量控制仪：定量控制参数设定，介质的流量显示、积算、运行等

3、控制箱：内部控制线路及组件、外部控制按纽和指示灯等。(可选)

4、断流设备：可以是管道已有的动力设备，如泵；也可以是后装上去的电磁阀等。

5、温度传感器：可现场测量介质的温度，由定量控制仪根据温度变化而引起的误差自动补偿(可选)

 二、定量控制流量计控制过程

    定量控制仪在接收了流量计的流量信号后，在其内部完成流量的累计，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

三、定量控制流量计产品特点

 1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整；

 2、控制箱面板设有&ldquo启动"、&ldquo停止"等按键，并有&ldquo状态指示灯"显示，因此显示直观，操作简单、方便、易学；

 3、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；

 4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；

 5、设有大小阀控制，分别控制大流量和小流量，达到的定量控制；

 6、设有打料查询功能，可查询总打料次、每次打料时间、每次打料量等 。

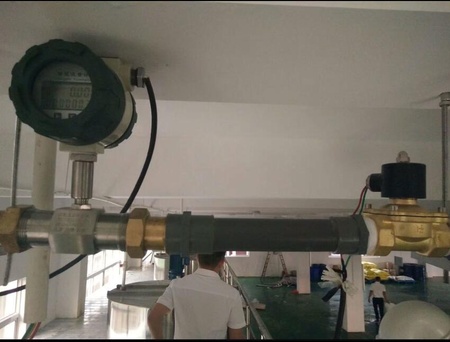

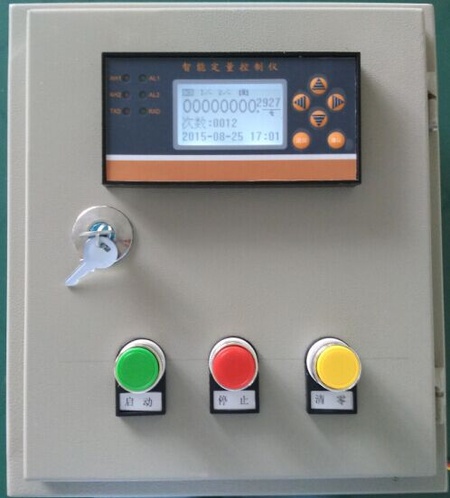

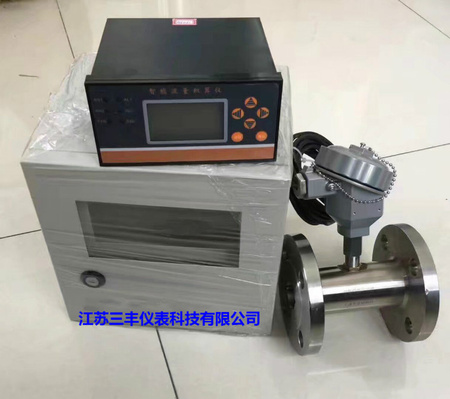

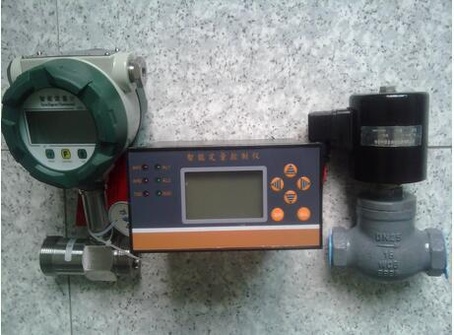

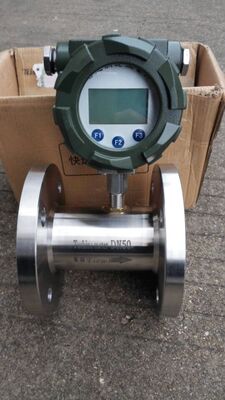

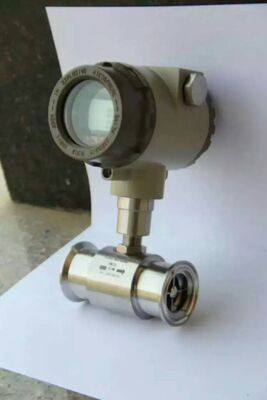

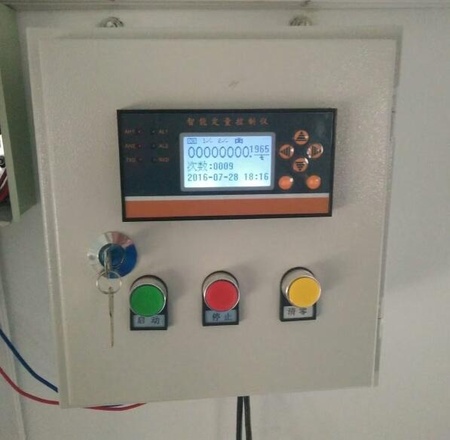

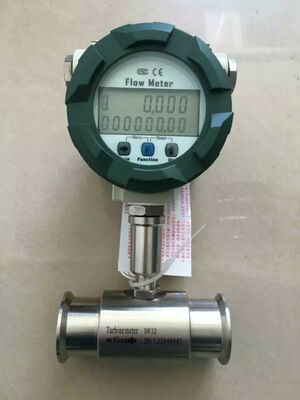

定量控制流量计图例：

定量

灌装

灌装是碳酸饮料生产的关键工序，常见的灌装方法有典刑的二次灌装法和一次灌装法，有时也使用组合灌装法 。

流量计

流量计英文名称是flowmeter，全国科学技术名词审定委员会把它定义为：指示被测流量和（或）在选定的时间间隔内流体总量的仪表。简单来说就是用于测量管道或明渠中流体流量的一种仪表。 流量计又分为有差压式流量计、转子流量计、节流式流量计、细缝流量计、容积流量计、电磁流量计、超声波流量计等。按介质分类：液体流量计和气体流量计。

相关问答

如何用流量计实现定量控制？

定时定量加液控制器控制单元是PLC，系统可靠，功能强大，精度高；显示方式一般选用7寸触摸屏，显示内容可定制，可根据需要显示各种参数，真彩画面，清晰美观，一目了然。根据不同的生产需要选择合适、可靠的自动化控制系统，能实实在在的帮用户提高生产效率，优化生产环节，降低成本。
定时定量加液控制器应用领域：
HDL自动定时定量加液控制器适用于生产或实验过程中掺油、掺水、掺药、配料、定量注水及各种液体、气体的定量加注控制。比如食用油罐装、酒类罐装、液压油定量、柴油定量、酒精定量，烧碱定量，酸类定量等各种定量控制自动化系统。
定时定量加液控制器组成部分：
HDL系列定时定量加液控制器是由流量计、控制配电箱、电磁阀等装置组成。可实现对流体的定量计量、定量灌装、定量配料、批量加注、稳定流量等过程的控制。流量传感器可根据介质的不同特性选用合适的耐腐蚀流量计。电磁阀可由用户自主采购。
定时定量加液控制器产品特点：
1、可带批量功能，批量桶装数和间隔时间均可调。
2、计量单位可根据需要定制，如：公斤、克、升、吨、立方、毫升等。可直接装车或装桶，无需对包装桶进行去皮、称重、装卸等繁琐工序。
3、进行灌装时只需输入需要灌装的公斤数或立方数，然后按启动即可，达到目标定量后自动停泵并自动封闭相应管路。
3、通过触摸屏直接输入，方便直观，操作简单，无需培训人工。
4、采用泵压输送介质，灌装迅速。
5、流量计材质有铸铁、碳钢、不锈钢、四氟等可供选择。可对计量部分实现整体防爆。
6、可加装微型热敏或针式打印机，定时及手动打印任何想要保存的内容
7、对日累计、总累计、日加注次数、加注时间、加注量进行文档保存，可查询或转存至U盘，或打印。
8、可带定时定量启动功能，流量上下限报警功能。
9、在计量过程中可对计量介质进行全程温度跟踪，密度补偿，确保计量精度不受介质温度变化所影响。
10、组合灌装配有压力控制单向阀，泵启动时自动打开，泵停后自动关闭。确保管路始终保持充满状态。
11、节省人力，最多只需2人即可完成灌装，使用遥控启动时只需一人即可完成灌装过程。
12、控制精度高，程序设有线性误差修正功能，能在弥补流量计本身计量误差。
