山东芸熙金属材料有限公司

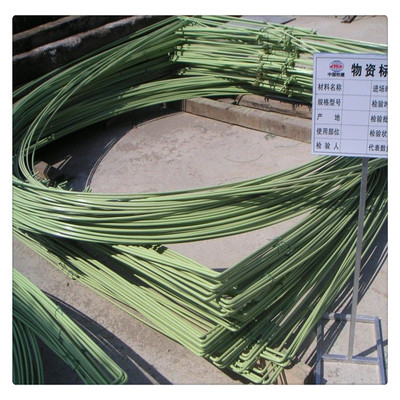

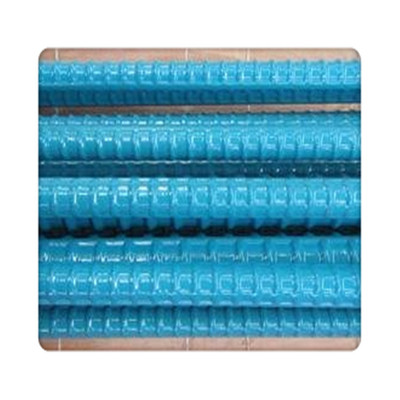

环氧树脂涂层钢筋是在工厂生产条件下，采用静电喷涂方法，将环氧树脂粉末喷涂在普通带肋钢筋和普通光圆钢筋的表面生产的一种具有涂层的钢筋。环氧树脂涂层钢筋有很好的耐蚀性，但与混凝土的粘结强度明显降低，适用于处在潮湿环境或侵蚀性介质中的工业与民用房屋、一般构筑物及道路、桥梁、港口，码头等的钢筋混凝土结构中(当用于工业建筑防腐工程时，尚应与有关专业标准的规定进行核对)。在施工现场的模板工程、钢筋损坏，对在施工操作中造成的少量涂层破损，必须及时予以修补。钢筋混凝土结构用环氧树脂涂层钢筋的验收参见标准JG 3042-1997.

本标准是在参考了美国ASTM A775M-95a、ASTM A934M-95、英国BS7295:1992及国际标准化组织ISO-14654(1995工作草案)等标准有关内容的基础上，结合我国国情编制的。

1.1 本标准规定了环氧树脂涂层钢筋的产品型号、技术要求、试验方法、检验规则、涂层修补以及包装、标志、搬运和堆放。

1.2 本标准适用于在工厂生产条件下，用普通带肋钢筋和普通光圆钢筋采用环氧树脂粉末以静电喷涂方法生产的环氧树脂涂层钢筋。

钢筋

钢筋(Rebar)是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋、带肋钢筋、扭转钢筋。 钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。 光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。横肋的外形为螺旋形、人字形、月牙形3种。用公称直径的毫米数表示。变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。钢种：20MnSi、20MnV、25MnSi、BS20MnSi。钢筋在混凝土中主要承受拉应力。变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。钢筋广泛用于各种建筑结构。特别是大型、重型、轻型薄壁和高层建筑结构。

环氧

环氧是指在有机物里碳链中间加入氧原子，比如最常见的环氧乙烷（CH2-O-CH2）两个碳链在一起组成一个三角形。

涂层

涂层（coating）是涂料一次施涂所得到的固态连续膜，一般涂料所得涂层较薄，约在20~50微米，厚浆型涂料一次可得厚达1毫米以上的涂层。涂层是为了防护、绝缘、装饰等目的涂布于金属、织物、塑料等基体上的塑料薄层，依据所用涂料种类有不同的称呼，如底漆的涂层称为底漆层，面漆的涂层称为面漆层。

相关问答

环氧树脂如何手工涂刷钢筋制作涂层钢筋

用环氧树脂稀释剂，或者是丙酮来进行环氧树脂的稀释。稀释剂加15--20%，固化剂加5--7%，需要填料的话，可以加入石墨粉、石英粉或滑石粉。
比例要看你的使用时间和部位怎样，自己可以做实验，比例大了就稀，小了就稠，没有太大问题，关键就是看固化剂的参入量，这是关键因素。
环氧涂层钢筋的特点与主要性能

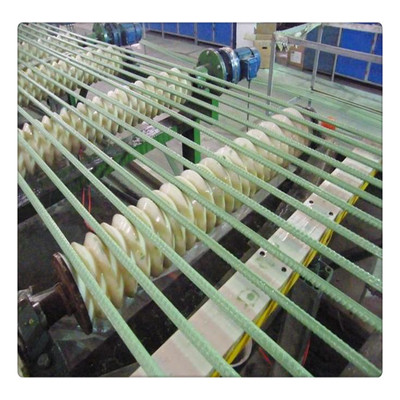

环氧涂层钢筋制作：不同于通常的环氧树脂涂料涂刷在钢筋表面，环氧
涂层钢筋制作是采用静电粉末喷涂的方法，在工厂内对钢筋表面进行涂层加工出来的。美国曾先后试验了56种各类涂层材料，最终选定了这种热固性静电喷涂环氧粉末涂层材料与制作工艺。
粘结力与对混凝土握裹力的影响：环氧树脂粉末的独特性能与静电喷涂
工艺，能保证涂层与基体钢筋的良好粘结，抗拉、抗弯好，短半径180°的弯曲，仍可不出现裂缝，这是其他涂层难以达到的。更重要的是，环氧涂层钢筋与混凝土的握裹力下降幅度最小（相关标准允许降低10%），而其他涂层都可能使握裹力大幅度降低（甚至超过50%）（我国规范规定，钢筋表面不能随便涂敷涂层等，也是因为一般涂层可明显降低钢筋与混凝土的握裹力）。
环氧树脂粉末涂层还具备以下性能：①耐碱性。能长期经受混凝土的高
碱性环境（pH=12.5~13.5）；②耐化学侵蚀。由于环氧树脂粉末涂层具有
很高的化学稳定性和耐腐蚀性，并且膜层具有不渗透性，因此能阻止水、氧、氯盐等腐蚀介质与钢筋接触；③弹性和耐摩擦性都是良好的。
