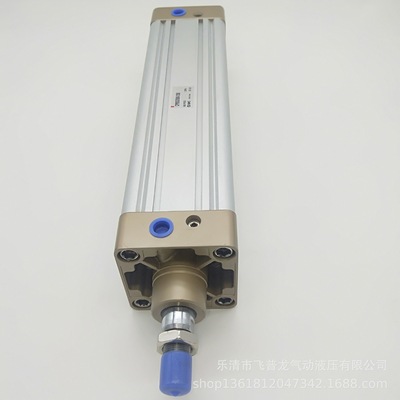

SMC气动三元件CP95 C95标准气缸盖 CP95SDB100-200气缸盖 非标门可定做
480.00
发布时间  2019-05-27 17:32:24
图文介绍 产品参数 联系方式






MBIB白底





一、气缸的选择
    1、类型的选择
   根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸;要求制动精度高,应选锁紧气缸;不允许活塞杆旋转,可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下,需选用耐腐蚀气缸。在有灰尘等恶劣环境下,需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。

    2、安装形式
   根据安装位置、使用目的等因素决定。在一般情况下,采用固定式气缸。在需要随工作机构连续回转时(如车床、磨床等),应选用回转气缸。在要求活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式气缸。有特殊要求时,应选择相应的特殊气缸。
    3、作用力的大小
   即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。缸径过小,输出力不够,但缸径过大,使设备笨重,成本提高,又增加耗气量,浪费能源。在夹具设计时,应尽量采用扩力机构,以减小气缸的外形尺寸。
    4、活塞行程
   与使用的场合和机构的行程有关,但一般不选满行程,防止活塞和缸盖相碰。如用于夹紧机构等,应按计算所需的行程增加10~20�L的余量。
    5、活塞的运动速度
   主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50~800�L/s。对高速运动气缸,应选择大内径的进气管道;对于负载有变化的情况,为了得到缓慢而平稳的运动速度,可选用带节流装置或气&mdash液阻尼缸,则较易实现速度控制。选用节流阀控制气缸速度需注意:水平安装的气缸推动负载时,推荐用排气节流调速;垂直安装的气缸举升负载时,推荐用进气节流调速;要求行程末端运动平稳避免冲击时,应选用带缓冲装置的气缸。
气缸的选型
   程序1:根据操作形式选定气缸类型:
   气缸操作方式有双动,单动弹簧压入及单动弹簧压出等三种方式
程序2:选定其它参数:
    1、选定气缸缸径大小根据有关负载、使用空气压力及作用方向确定
    2、选定气缸行程工件移动距离
    3、选定气缸系列
    4、选定气缸安装型式不同系列有不同安装方式,主要有基本型、脚座型、法兰型、U型钩、轴耳型
    5、选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器
    6、选定磁感开关主要是作位置检测用,要求气缸内置磁环
    7、选定气缸配件包括相关接头
气缸的安装:
        根据气缸的安装件的安装形式,可分为可拆式和固定式气缸。根据气缸安装形式可分为固定式、摆动式、嵌入式、回转气缸四种。
(1)    气缸安装前,应经空载试运转及在1.5倍最高工作压力下试压,运转正常和无漏气现象后放可使用。
(2)    汽缸接入管道前,必须清楚管道内赃物,防止杂物进入汽缸内。
(3)    在行程中载荷有变化时,应使用输出力充裕的气缸,并附加缓冲装置。
(4)    缓冲气缸在开始运行前,先把缓冲节流阀拧在节流两较小的位置,然后逐渐开大,直到调到没,满意的缓冲效果
(5)    不使用满行程,特别是当活塞杆伸出时,要使用活塞杆与缸盖相碰。否则,容易引起活塞杆和外部连接处的载荷集中。
气缸安装形式应根据安装位置、使用目的等因素决定。在一般情况下,采用固定式气缸。在需要随工作机构连续回转时(如车床、磨床等),应选用回转气缸。有特殊要求时,应选择相应的特种气缸。
 怎样维护气缸?

?工作中载菏有变化,应选用输出力充裕的气缸,在高温条件下,应选用相应的耐高温气缸。
?气缸接入管道前,必须清除管道内脏物,防止杂物进入气缸内。
?气缸适用介质应经过40&mum以上过滤后方可使用。在低温环境下,应采用抗冻措施,防止系统中的水分冻结。
?气缸使用前应经空载试运转,运转前将缓冲调至最小,逐步放大,以免产生过大冲击而损伤气缸。
?气缸工作过程中应尽可能避免受横向载荷,以保证气缸在正常工作和使用寿命。
?气缸拆下长时间不使用,要注意表面防锈,进排气口应加防尘堵塞帽。


专业生产气缸

标准气缸:SC系列;SI系列;SU系列;DNC系列;CU自由安装气缸;CRA1摆动气缸;MDB系列标准气缸;

薄型气缸:SDA系列;CQSB系列;CQ2B系列;

迷你气缸:MAL铝合金气缸;MA不锈钢气缸;CM2B系列;CJ1B系列;CJ2B系列;C85系列;

双轴气缸:TN系列;CXS系列;

小型气缸:CJPB针形气缸;MK回转加紧气缸;

无杆/导杆气缸:MGP薄型导杆气缸;

气液增压缸:MPT增压缸;MPTF/MPTS增压缸;MPTC增压缸;

气动手指:MHZ2系列;MHC2系列;MHY2系列。

气缸

引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。


SMC

SMC CORPORATION 成立于1959年,总部设在日本东京都。时至今 日,SMC已成为世界级的气动元件研发、制造、销售商。在日本本土更拥有庞大的市场网络,为客户提供产品及售后服务。SMC作为世界最著名的气动元件制造和销售的跨国公司,其销售网及生产基地遍布世界。SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。在日本市场占有率已超过60%的SMC,通过分布于世界51个国家的海外子公司及分销商,将世界各国SMC产品的生产、销售连成一体,为用户提供直接、完善的服务。同时SMC也是一款游戏及教育部等六大协会的验证活动。


气动元件

气动元件通过气体的压强或膨胀产生的力来做功的元件,即将压缩空气的弹性能量转换为动能的机件。如气缸、气动马达、蒸汽机等。气动元件是一种动力传动形式,亦为能量转换装置,利用气体压力来传递能量。

订货号888
品牌FPL
货号88
型号CP95SDB100-200
种类活塞式气缸
动作方式双作用
缸径50(mm)
标准行程200(mm)
气缸数4
最大行程1000(mm)
理论作用力N(N)
最大负荷200(N)
最大力距150(Nm)
接管口径1/4(mm)
温度范围0-60
适用压力0.1-1.0
重量1(kg)
接管螺纹1/4
速度范围0.05/S
规格CP95SDB100-200
是否跨境货源
乐清市飞普龙气动液压有限公司
  • 联系人 龚元兴
  • 联系电话 15858775902
  • 公司地址 中国 浙江 温州 乐清市柳市镇张瞿村

工商信息

注册号:913303820542201134
组织机构代码:05422011-3
税务登记证号:-
法定代表人:陈军兵
经营状态:开业
成立日期:2012-09-18
营业期限:2012-09-18 至 2022-09-17
年检日期:2018-09-13
注册资本:30万(元)
企业类型:有限责任公司(自然人投资或控股)
机构类型:企业法人
所属行业:-
行政区划:浙江省温州市乐清市
电话号码:6275****
登记机关:乐清市市场监督管理局
所在地址:浙江省乐清市柳市镇张瞿村
经营范围:液压和气压动力机械及元件、气缸、液压缸、电磁阀、气源处理器、接头、管件、高低压电器及成套设备、工业自动化控制设备、塑料件、五金件制造、加工、销售;货物进出口、技术进出口。
