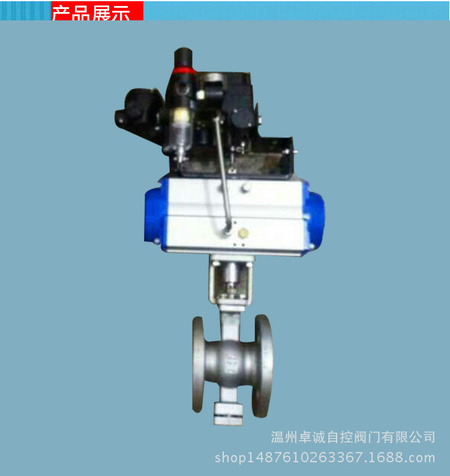

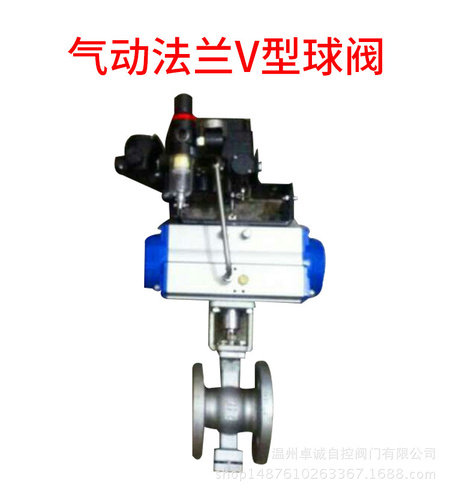

VQ647F气动V型调节球阀概述
  VQ647F气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
    V型系列VQ647F气动V型调节球阀,球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合.适宜于控制纸浆,污水,含用纤维和颗粒固体悬浊介质及粉粒关介质.配用的ZGH系列气缸活塞式执行机构,结构简单,输也力矩大.
VQ647F气动V型调节球阀其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力&ldquo突变&rdquo的影响
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
气动V型切断球阀性能描述:V形球芯设计,比例调节精确。当阀关闭时,V形刀口球芯与阀座产生剪切作用,能防止球芯卡死现象,特别适用于管线易结垢结冻场合,对纸浆等含有纤维物质的介质有效。
V型球阀是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质
 执行器选择型号:可选配GTD/GTE、AW/AWS、HY、ZSH系列执行器(以上选配仅供参选具体选用根据实际要求)
气动V型切断球阀产品特点

1、气动V型切断球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、气动V型切断球阀具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、气动V型切断球阀具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、气动V型切断球阀阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。

气动V型切断球阀安装尺寸表

公称通DN(mm) | 尺 寸(mm) | 执行器型号 | ||||||||||
H | H1 | 对夹式 | 法兰式 | |||||||||
D | L | L1 | D | D1 | D2 | P | L | Z-&phid | ||||
25 | 320 | 57 | 64 | 50 | 25 | 110 | 85 | 65 | 14 | 102 | 4-14 | 可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 (以上选配仅供参 选具体选用根据实 际要求) |
40 | 400 | 63 | 82 | 60 | 25 | 145 | 110 | 85 | 16 | 114 | 4-18 | |
50 | 450 | 92 | 100 | 75 | 32 | 160 | 125 | 110 | 16 | 124 | 4-18 | |
65 | 450 | 100 | 120 | 85 | 38 | 180 | 145 | 120 | 18 | 145 | 4-18 | |
80 | 465 | 108 | 131 | 100 | 45 | 195 | 160 | 135 | 20 | 165 | 8-18 | |
100 | 500 | 117 | 158 | 115 | 50 | 215 | 180 | 155 | 20 | 194 | 8-18 | |
125 | 550 | 140 | 180 | 135 | 55 | 245 | 210 | 185 | 22 | 213 | 8-18 | |
150 | 610 | 177 | 216 | 160 | 65 | 280 | 240 | 210 | 24 | 229 | 8-23 | |
200 | 710 | 200 | 268 | 200 | 80 | 335 | 295 | 265 | 26 | 246 | 12-23 | |
250 | 850 | 252 | 326 | 240 | 92 | 405 | 355 | 320 | 30 | 297 | 12-25 | |
300 | 950 | 270 |   |   |   | 460 | 410 | 375 | 30 | 338 | 12-25 |
球阀
球阀(ball valve ),启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为:气动球阀,电动球阀,手动球阀。
