中隆鼎控供应ZAJV电动车防爆V型球阀标准VQ947F-16C电动车智能化V型调节球阀标准
99.00
发布时间  2019-05-29 07:04:33
图文介绍 产品参数 联系方式
DXQ_MARKETING_DXQMM1531189913937_BEGIN


中隆鼎控流体阀门


DXQ_MARKETING_DXQMM1531189913937_END

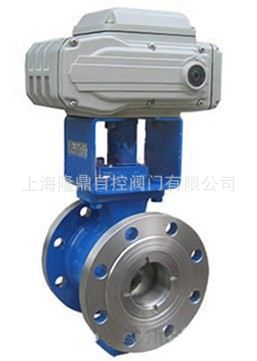

电动V型球阀VQ947F-16C

ZAJV电动V型球阀

其主要特点是:

(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;

(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的准确性;

(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;

(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

技术参数

公称通径DN(mm)25~400
公称压力PN(MPa)1.6~6.4
公称压力Ps(MPa)强度试验2.4~9.6
密封试验1.76~7.0
材料\代号CPR
主要
零件
阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti
球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
密封圈聚四氟乙烯、不锈钢、硬质合金
填料聚四氟乙烯、柔性石墨
适用
工况
适用介质水,蒸汽,油品硝酸类醋酸类
适用温度-28~400℃-28~500℃
执行器型  号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式对夹式、法兰式,法兰按JB79-59标准

相关电动V型球阀VQ947F-16C产品推荐

欢迎您来电咨询隆鼎阀门价格

上海隆鼎自控阀门有限公司

联系人:邓经理(销售部)

电话:021-62502630手机:13917014748

传真:021-52840201

邮箱:13917014748@163.com





品牌中隆鼎控
型号VQ947F-16C
材质碳钢
连接形式法兰
结构形式浮动球球阀
公称通径100(mm)
适用介质
压力环境常压
工作温度常温
标准美标
流动方向单向
驱动方式电子
零部件及配件执行器
用途调节
类型(通道位置)二通式
作用对象
3C阀门类别工业
