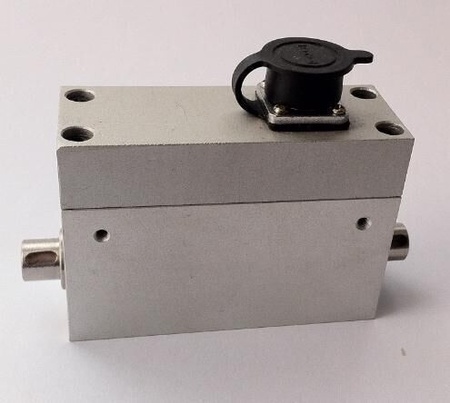

JTNJ-1050A双量程动态扭矩传感器，旋转扭矩传感器，扭力传感器

JTNJ-1050A双量程动态扭矩传感器，旋转扭矩传感器，扭力传感器，旋转扭矩传感器，扭力传感器◆技术参数

测量范围 ：0～50～1000Nm

输出灵敏度：1.0～2.0 mV/V

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

工作温度：-35～+80℃

温度补偿范围：20～+60℃

零点温度影响：±0.1%F.S/10 ℃

激励电压：12 VDC

响应频率：100μS

绝缘电阻：2000 MΩ/100VDC

输入电阻：700±10/350±10Ω

输出电阻：700±5/350±5Ω

零点输出：0～±1%F.S

安全过载：120%F.S

材质：合金钢

电气连接方式：输入（电源+）：1-红  输出信号+：2-黄

输出信号- ：3-白     输入（电源-）：4-绿

JTNJ-1050A双量程动态扭矩传感器，旋转扭矩传感器，扭力传感器











相关问答

扭矩传感器故障检测

传感器型号：
1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc，负输出4-20mA电流。
2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。 PLC:
（以2正、3负为例）
1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。 （以2正、3负为例）
2、四线制时正极2是接收电流，3是负极。（四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路）遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。
（以2正、3负为例）
3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。将传感器正与plc的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。
首先判断你的模拟量输入模块是否支持二线制接法（例如SM331-定贷号为6ES7 331-7KF02-0AB0是支持二线制的，其他型号模块一般只支持四线制接法。
1、若你的模块支持二线制
模块有直接给两线制传感器供电的功能，接两线制电流信号只需把量程卡选择D方向 ， 在硬件配置中选择2DMU，以第一个通道为例，传感器的正端接模板2端子（M0+），负端接模板3端子（M0-）即可。 此时模板对变送器供电。
2、若你的模块不支持二线制接法，你需要将你的二线制仪表（流量计），串入电源改为四线制接法，接到模拟量输入模块。具体方法如下：
硬件组态和量程卡都设定为四线制传感器：具体接法：24v电源（一般都是24VDC，也有12VDC的，以你仪表为准） 的正端接传感器的正端，传感器的负端接模板的正端M+，模板的负端M-接24V 负端。有的2线制仪表这个两根线分别标的是“24VDC”和“信号”
那用电源24V+--------“24VDC”，模拟量输入模块的M+--------“信号”，模拟量输入模块的M—端接电源0V
