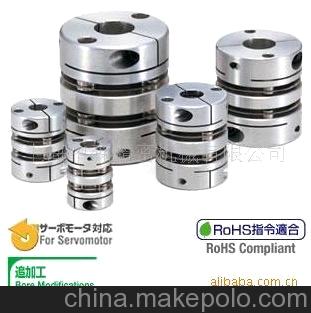

Double Disk Type Flexible Coupling
MTD 膜片式联轴器
特色：零背隙。
· 簧片型挠性联轴器。
· 顺、逆时针回转特性完全相同。
· 不锈钢簧片可容许偏心、偏角及轴向偏差。
· 螺栓是直接固定方式，因此能轻松固定轴心，且是容易获得同心度的构造。
· 两端不同孔径的产品标准化。
· 用途：步进马达
· 特性：容许误差调整
· 材质处理：间隔快轴套阳极处理、膜片SUS301、轴环SUS303
· MTD-20 最大转速：31000（min/1)
· MTD-25 最大转速：25000（min/1)
· MTD-32 最大转速：19000（min/1)
轴心公差建议为h6或h7。
特殊孔径和键槽可依需求加工，请与我们联络。详细请联系ZHOSEN中森工业集团客户服务中心。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------

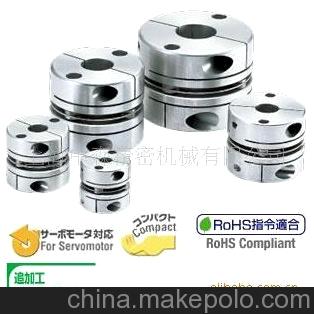

Single Disk Type Flexible Coupling
MDS 膜片式联轴器
特色
· 高扭矩、高扭转刚性、高应答。
· 零背隙。
· 簧片型挠性联轴器。
· 长度短、体积轻巧。
· 单组不锈钢簧片可容许偏角和轴向偏差；但不容许偏心。
· 顺、逆时针回转特性完全相同。
· 两端不同孔径的产品标准化。
· 用途：伺服马达、步进马达
· 材质处理：间隔快轴套阳极处理、膜片SUS304、轴环SUS303
· 产品规格有：MDS-19C MDS-25C MDS-32C MDS-40C MDS-50C MDS-63C
轴心公差建议为h6或h7。
特殊孔径和键槽可依需求加工，请与我们联络。详细请联系ZHOSEN中森工业集团客户服务中心。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------

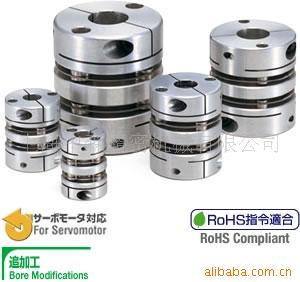

MDW 膜片式联轴器
窗体顶端
特色
· 高扭转刚性、高应答。
· 零背隙。
· 簧片型挠性联轴器。
· 双组不锈钢簧片可容许偏心、偏角及轴向偏差。
· 顺、逆时针回转特性完全相同。
· 两端不同孔径的产品标准化。
· 用途：伺服马达、步进马达
· 材质处理：间隔快轴套阳极处理、膜片SUS304、轴环SUS303
· 产品规格有：MDW-19C MDW-25C MDW-32C MDW-50C MDW-63C
轴心公差建议为h6或h7。
特殊孔径和键槽可依需求加工，请与我们联络。详细请联系ZHOSEN中森工业集团客户服务中心。
NBK
膜片
联轴器
联轴器是指联接两轴或轴与回转件，在传递运动和动力过程中一同回转，在正常情况下不脱开的一种装置。有时也作为一种安全装置用来防止被联接机件承受过大的载荷，起到过载保护的作用。
相关问答
膜片联轴器和梅花联轴器的区别
1.弹性联轴器：由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料。一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。一般有平行式和螺纹式两种，都可以用定位螺丝和夹紧两种固定方式。螺纹式最适合用于纠正偏角和轴向偏差，但处理偏心的能力比较差。比较适合用于低扭矩应用。2.梅花联轴器：由两个金属轴套（通常采用铝合金材质，也有不锈钢材质的）和一个梅花弹性间隔体结合而成，通过压挤传动。不能处理很大的偏差，尤其是轴向偏差。3.膜片联轴器：由一组以上的膜片和两个轴套组成，有单膜片联轴器和双膜片联轴器两种，一般是侧边抱紧或者胀套固定，常用于伺服系统中。4.波纹管联轴器：由两个轴套和一个薄壁金属管组成，通常它们是由粘结或者钢条压紧的方式连接在一起。这种薄而均匀的管壁使其产生很低的轴承负荷，保持旋转各点的恒量，而不像其他联轴器那样破坏循环的高负荷点和低负荷点，并且在承受扭矩负载时保持刚性。5.刚性联轴器：是一种扭转刚性的联轴器，即使承受负载时也无任何回转间隙，即便是有偏差产生负荷时，刚性联轴器还是刚性传递扭矩。如果系统中有任何偏差，都会导致轴、轴承或联轴器过早的损坏，也就是说其无法用在高速的环境下，因为它无法补偿由于高速运转产生高温而产生的轴间相对位移。常用的一般就这些，编码器一般选用平行联轴器和螺纹联轴器，步进电机和伺服电机一般选用膜片联轴器、梅花联轴器、滑块联轴器和波纹管联轴器。选择联轴器其次要确定联轴器的力矩，及其外径、内孔、长度。进口LS NBK一般比较贵，国产的COUP-LINK联轴器质量相对好点吧
