一、功能用途:
微型电子万能试验机适用于各种金属、非金属材料试样的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验,以及一些产品的特殊试验,还可实现恒应力、恒应变等多闭环试验,配置特殊装置后还能完成扭转等试验项目。可根据GB、JIS、ASTM、DIN等标准自动求出拉抗强度、屈服强度、断裂伸长率、定伸长应力、定应力伸长、弹性模量等参数。
二、依据标准:
1、根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造;
2、适用标准:适用ASTM、DIN、ISO、JIS、BS等国际标准。
三、性能特点:

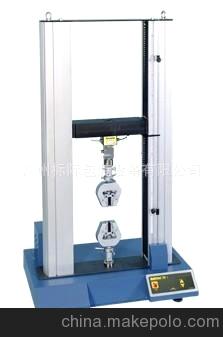

1、双立柱桌上型结构,美观大方,刚性好。
2、测量精度高:试验测量精度均可达到0.5级。
3、采样速率:最高可达100次/秒 。
4、全数字化控制系统配合进口交流伺服系统和电机,控制位移零飘。
5、可进行试验力、变形、位移等速率控制及保持。
6、采用高精度滚珠丝杠加载,加载平稳,试验机的寿命长,长期稳定性好且节能。
7、载荷/变形测量:具有多个子通道,支持多只传感器扩展测量。
8、速度范围宽:试验速度范围达到100万倍,可适应高低速试验。
9、采用微机控制全试验过程,实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。
10、采用微机进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程,或进行曲线比较、曲线放大。
11、开放的数据结构,无论是结果参数还是过程数据都允许用户随机调用,用户非常方便。自编辑报告功能,数据可方便的导入Excel表格,方便后期处理。
12、夹具及附件:备有数种不同的可选夹具及附件,可满足各类用户不同的试验要求。
13、具备完善的限位保护、超载保护、急停等安全保护功能。
四、技术参数:
试验机型号 | GHH |
最大载荷(KN) | 10(5)(兼容小量程传感器) |
控制系统 | 全数字化多闭环控制系统 |
试验速度(mm/min) | 0.01--500 |
载荷精度 | 示值的±0.5以内 |
速度精度 | 示值的± 0.5%以内 |
位移测量精度 | 示值的±1%以内 |
分辨力 | 400000码 |
移动横梁行程(mm) | 600 |
有效试验宽度(mm) | 280 |
电源功率(kW) | 0.75 |
主机外形尺寸(mm) | 750×400×1000 |
主机重量(kg) | 85 |
五、试验机工作条件:
1、电源:AC220V 750W
2、环境温度:10℃~40℃
3、相对湿度:≤80%
4、工作环境应清洁,无腐蚀性介质、无明显震源和电磁干扰,有可靠的地线。
六、基本配置:
1、试验机主机1台
2、高精度滚珠丝杠1组
3、电机及伺服系统1套
4、负荷传感器2只
5、减速系统1套
6、材料试验机测控系统1套
7、Dell计算机1台
8、HP打印机1台
9、材料试验机专业试验软件1套
10、气动拉伸夹具1套
11、可拓展配置:电子引伸计;大变形(旋转式或固定式);高低温箱,可根据客户提供的试验标准或试验试样选择的夹具或特殊设计的夹具与附件,费用另计。
相关问答
微机控制电子式万能试验机主要是有那些?
电子式拉力试验机是现代电子技术与机械传动技术相结合的产物,是充分发挥了机电各自特长而构成的大型精密测试仪器,可对各种材料进行拉伸、压缩、弯曲等多项性能试验,且有测量范围宽、精度高、响应快等特点。工作可靠,效率高,可对试验数据进行实时显示记录、打印。电子式拉力试验机是由测量系统、驱动系统、控制系统、及电脑等结构组成。 一.测量系统1. 力值的测量通过测力传感器、放大器和数据处理系统来实现测量,最常用的测力传感器是应变片式传感器。所谓应变片式传感器,就是由应变片、弹性元件和某些附件(补偿元件、防护罩、接线插座、加载件组成),能将某种机械量变成电量输出的器件。应变片式的拉、压力传感器国内外种类繁多,主要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。从材料力学上得知,在小变形条件下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变形成正比。以S型传感器为例,当传感器受到拉力P的作用时,由于弹性元件表面粘贴有应变片,因为弹性元件的应变与外力P的大小成正比例,故此将应变片接入测量电路中,即可通过测出其输出电压,从而测出力的大小。对于传感器,一般采用差动全桥测量,即将所粘贴的应变片组成桥路,R1、R2、R3、R4,实际为阻值相等的4片(或8片)应变片,即R1=R2=R3=R4,当传感器受到外力(拉力或压力)作用时,传感器弹性元件产生应变而使各电阻值发生变化,其变化值分别为△R1△、R2、△R3、△R4,结果原来平衡的电桥,现在不平衡了,桥路就有电压输出,设△E则△E= [R1R2/(R1+R2)2]△R1/R1-△R2/R2+△R3/R3-△R4/R4)U式中U为外电源供给桥路的电压进一步筒化有△E=[R2/4R2](△R1/R-△R2/R+△R3/R-△R4/R)U将△Ri/Ri=Kεi代上上式则有 △E=[UK/4](ε1-ε2+ε3-ε4)简单来说,外力P引起传感器内应变片的变形,导致电桥的不平衡,从而引起传感器输出电压的变化,我们通过测量输出电压的变化就可以知道力的大小了。一般来说,传感器的输出信号都是非常微弱的,通常只有几个mV,如果我们直接对此信号进行测量,是非常困难的,并且不能满足高精度测量要求。因此必须通过放大器将此微弱信号放大,放大后的信号电压可达10V,此时的信号为模拟信号,这个模拟信号经过多路开关和A/D转换芯片转变为数字信号,然后进行数据处理,至此,力的测量告一段落。 2. 变形的测量通过变形测量装置来测量,它是用来测量试样在试验过程中产生的形变。该装置上有两个夹头,经过一系列传动机构与装在测量装置顶部的光电编码器连在一起,当两夹头间的距离发生变化时,带动光电编码器的轴旋转,光电编码器就会有脉冲信号输出。再由单片机对此信号进行处理,就可以得出试样的变形量。 3横粱位移的测量其原理同变形测量大致相同,都是通过测量光电编码器的输出脉冲数来获得横梁的位移量。 二.驱动系统主要是用于试验机的横梁移动,其工作原理是由伺服系统控制电机,电机经过减速箱等一系列传动机构带动丝杆转动,从而达到控制横梁移动的目的。通过改变电机的转速,可以改变横梁的移动速度。 三.控制系统顾名思义,就是控制试验机运作的系统,人们通过操作台可以控制试验机的运作,通过显示屏可以获知试验机的状态及各项试验参数,若该机带有电脑的话,也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式,它通过计算机背后的串口(COM号)进行通信,此技术比较成熟、可靠,使用方便。 四.电脑用来采集和分析数据,进入试验界面后,电脑会不断采集各样试验数据,实时画出试验曲线,自动求出各试验参数及输出报表。 本公司专业生产销售拉力机、拉力试验机、万能材料试验机等,并提供技术指导,想了解更多操作方法请访问:www.hengyu-china.com 行业新闻资讯栏目。另外我有一些资料,又需要可以加我好友传给你。
