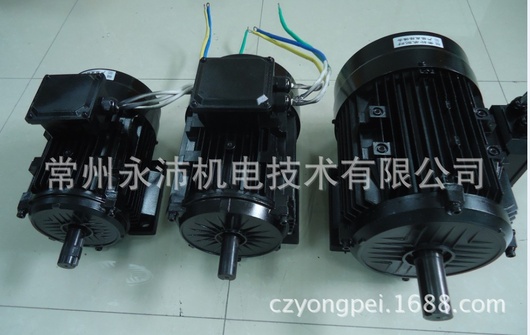

YP100系列直流永磁无刷电机

产品特点

u     效率高，无功消耗大大降低，效率高达93%。永磁体采用高规格钕铁硼磁体，耐温高达150度。

u     体积小，重量轻。与同功率的Y系列牵引电机相比，机座号要小一号。

u     结构简单，易于维护保养。

u     损耗小。在任何转速下都是同步运转，转子上既无铜耗也无铁耗。

u     电机的机械特性和调节性能与它励直流控制类似，所以启动电流小，启动转矩大。

u     速度调节范围宽。

u     长期低速运行不发热。适合频繁启停、频繁换向。

主要技术参数

   注：1、以上型号为我司常规型号，特殊规格可根据客户要求定制。

         2、电机功率过载2倍，扭矩过载3倍以上。

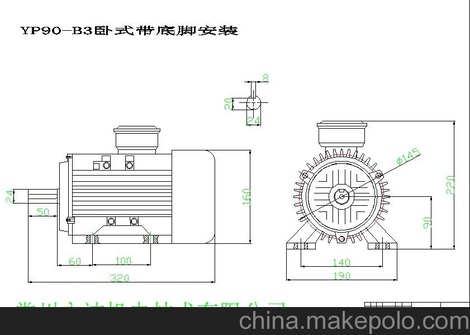

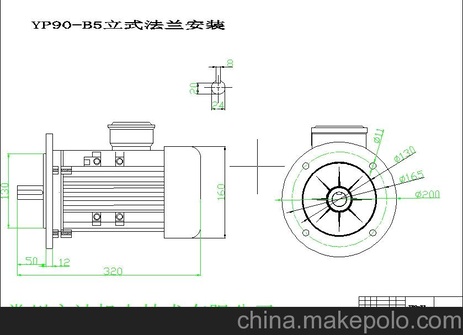

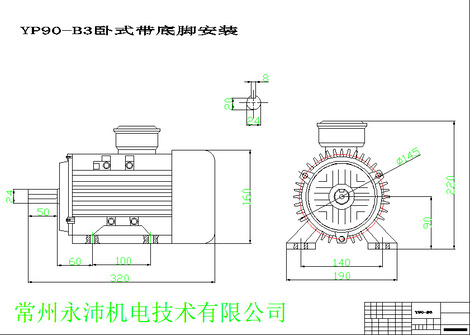

         3、B3/B5两种安装方式供客户选择，特殊要求可定制。

相关问答

无刷电机霍尔线怎么接

无刷电机霍尔线接的接法：
无刷电机为3相6拍控制，因此3根霍尔状态对应3根电机线6种输出状态，不同组合有36种接法，其中有6种接法能让电机运转正常，且这6种接法里有3种接法是正转另3种接法是反转。所以我们有必要掌握接线规则。
一：首先我们得让电机正常转起来，通常是霍尔插头直接插上，调整电机线。
以下给出6种规律接法，必定有1种能让电机运转正常
1》电机线蓝色对控制器蓝色 电机线绿色对控制器绿色 电机线黄色对控制器黄色
2》电机线蓝色对控制器蓝色 电机线绿色对控制器黄色 电机线黄色对控制器绿色
3》电机线黄色对控制器黄色 电机线蓝色对控制器绿色 电机线绿色对控制器蓝色
4》电机线绿色对控制器绿色 电机线蓝色对控制器黄色 电机线黄色对控制器蓝色
5》电机线蓝色对控制器黄色 电机线黄色对控制器绿色 电机线绿色对控制器蓝色
6》电机线黄色对控制器蓝色 电机线蓝色对控制器绿色 电机线绿色对控制器黄色
总结以上规律我们可以编出一套顺口溜方便记忆，一般控制器是放在上方的，电机是放在下方的，我们可以这么记忆：
1》颜色对颜色
2》蓝对蓝，其它2色对调
3》黄对黄，其它2色对调
4》绿对绿，其它2色对调
5》上蓝对下蓝，其它2色对调
6》上黄对下蓝，其它2色对调
霍尔有正有反，说明该电机是60°相位角，没有正反就是120°相位角。你可按原样放入（可稍稍用502瞬间胶固定）将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接（注意绝缘）将三个霍尔的信号线分别与电机引出线中细的黄、绿，蓝线相连焊接（注意绝缘）。

电动车48v500w30A无刷控制器能用48v500w27+

霍尔元件主要用在电动车的电机上面。
电动车的电机分为有刷电机和无刷电机。只有无刷电机上面才有霍尔元件。
老式的电动车很多是有刷电机，新式的电动车大多是无刷电机。
有刷电机：扭力比较小，电刷在使用中会慢慢磨损，时间久了可能需要更换。通向电机的电线是2股。
无刷电机：扭力比较大。通向电机的电线有5股。
判断电动车所用电机是有刷还是无刷的简单方法：关闭电门锁，稍微快一些推行电动车，同时观察指示灯是否发亮，也可以按下喇叭，听有无声响。 如果有，就是有刷电机。因为有刷电机当推行车轮转动时，本身就相当于一只直流发电机。

直流无刷电机可以在0.5内先从0速度升速后降速为0?。

无刷电动车控制器接线：
1. 电源输入
粗红色线为电源正端，黑色线为电源负端 ，细橙色线为电门锁；
2. 电机相位（u、v、w输出）
粗黄色线为U，粗绿色线为V，粗蓝色线为W ;
3. 转把信号输入
细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线 ；
4. 电机霍耳（A、B、C输入）
细红色线为+5V电源，细黑色线为接地线；
细黄色线为 A ，细绿色线为 B ，细蓝色线为 C;
5. 刹车（柔性EABS+机械刹）
细黄色线为柔性EABS， 细蓝色线为机械刹（高电平刹车：+12V）,
细黑色线为接地线（低电平刹车）；
6. 传感器
细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入 ；
7. 仪表（转速）：细紫色线 ；
8. 巡航：细棕色线；
9. 限速：细灰色线；
10.自动识别开关线：细黄色线。
