一、概述

 SWJ1/2型水位监测仪接受液位变送器送来的模拟信号，经A/D转换送CPU处理计算，直观显示水位值，并输出四路报警输出、一路模拟量，RS485通讯，且量程、海拔高度、报警值可通过按键任意设置。

二、特点

■ 单片机系统采用内部分频后产生测量定时脉冲，测量精度，长期不变；

■4路输出信号经过放大后驱动继电器输出，其中4个动作点与报警值可设定；

■ 先进的WATCHDOG和电压监控电路能对计算机的工作情况进行监控

三、技术参数

■ 测量信号：液位变送器/差压变送器

■ 测量精度：非线性度＜0.25%

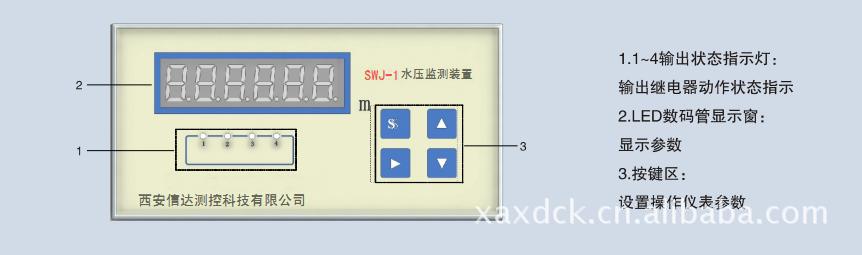

■ 数显内容：  水位值/水头值4路报警输出整定值。

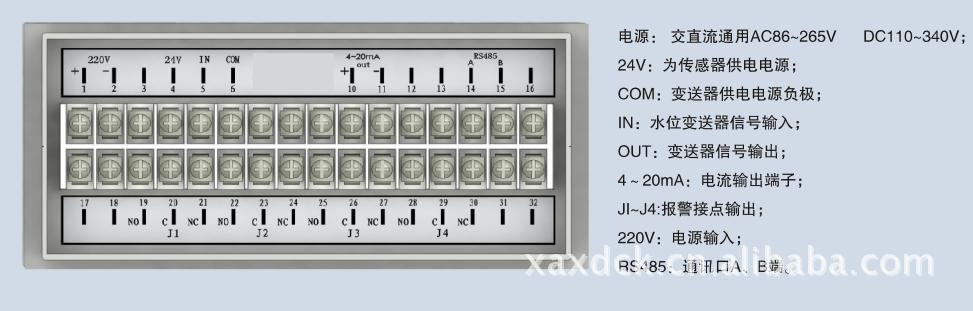

■ 开关量输出信号：4路，每点可由用户在所定范围内整定。

■ 输出接点容量：   5A/250VAC，5A/30VDC

■ 工作环境：      温度0～50℃湿度＜85%

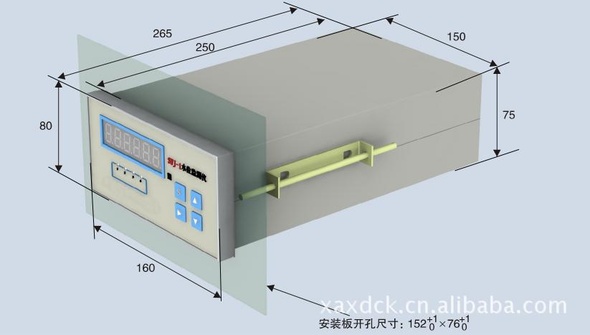

■ 外形尺寸：      盘装160×80×250mm

■ 电源：           110V/220VDC或AC110/220V/50Hz

■ 功耗：           10W

水位

水位是指水体的自由水面高出固定基面以上的高程。其单位为米。 用英文字母“Z”表示

相关问答

想知道佑富水位监测仪盲区是什么意思？

记录仪的探测器放于水中。在DATAFLOW 系统下， 点击“START RECORD2 ER”，设定监测模式以及相应的启动时间、探测的步长等。运行监测程序，进行监测。
误差产生的原因及其消除
水位下降时读取数值偏大当水位变动频率高时，沉积物或悬浮的固体物质在特氟纶感应器表面形成外膜，可吸附水分，造成数值偏大。流动水体可以在静水井中产生压力差，由静水井中入水口水位在压力差的作用下频繁的升降造成水位自动记录仪误差的产生。经常清洗探测元件可以减少此种误差的产生。静水井中入水口位置的适当安置可以减少水压对水位影响。底部连通的静水井可以克服这一问题。铜制的进水管道可以减轻由于藻类在静水井中的沉淀引起的误差。水位监测数据的获取
系统界面下输入探测器序列号，运行数据获取程序“GET RECORDER data”，将记录仪中的数据存入计算机中。数据下载完后重新启动监测模式，进行动态连续监测。
水位上升读取数值偏低当特氟纶表面有沉淀物时，水位上涨，沉淀物的隔水作用可以导致读数偏低，可以通过清洗减少误差；监测水体中的通气性较好时，由于水体中释放出大量的溶解气体，附在特氟纶表面是造成度数偏低的第二个原因。如果出现第二种情形，可以通过采用双层的静水井减少水流的交换，从而减少在静水井中气体的溶解量，减小误差。
结语（1） 监测时间长，性能稳定。仪器设置后，在1 日两次的监测步长下，可进行长达半年以上动态监测，减少了数据的收集等重复性工作。
(2) 系统数据展示功能良好。数据收集后可在数据列表或图两种不同形式下进行处理分析。
(3) 区域合理布点，反应地下水位动态变化趋势。
通过在嫩江中下游地区地下水位监测井中安设水位自动记录仪，有效反应出区域地下水位的季节变化以及灌溉对于地下水位的影响。在对区域地下水位动态监测的基础上，可以对地下水动态有效的预警，结合地表水资源动态以及SPAC （土壤-植被-大气连续体） 中水的迁移转化规律，可以揭示出水在地下与地上整个水循环系统中的运移机理，为区域水资源开发利用中地表水与地下水联合调度提供有效的数据支撑。水位自动记录仪在区域地下水位动态监测中有较为广阔的应用前景，通过本文的介绍，一方面可以对国外的技术水平有所了解，引进外国的先进的技术，促进本国科技发展；另一方面可以为区域决策提供技术支撑，实现水资源合理利用。
