SCJ电站栅差监测仪分别接受栅前、栅后两路液位传感器送来的模拟信号，经A/D转换送CPU处理计算，通过液晶屏直观显示栅前水位、栅后水位和栅差值，并输出三路模拟量分别对应栅前水位、栅后水位和栅差。每组监测量有两对继电器报警输出，且量程及报警值可通过按键任意设置。

技术参数:
        测量信号：       液位变送器
        测量精度：       非线性度＜0.25%，
        显示内容：       栅前水位；栅后水位；栅差值；6路报警输出设定值；                     报警状态。
        开关量输出信号： 6路，每点可由用户在所定范围内整定。
        模拟量输出：      4～20mA  3路
        输出接点容量：   3A/250VAC，3A/30VDC
        工作环境：       温度0～50℃ 湿度＜85%
        外形尺寸：       盘装144X144X165mm
        工作方式：       连续
        电源：           110V/220VDC或 AC110/220V/50Hz
        功耗：           10W

 接线端子：

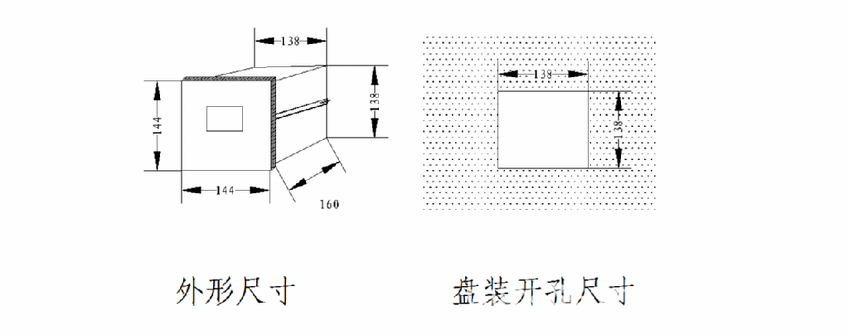

仪表安装尺寸：

拦污栅

拦污栅trashrack，设在进水口前，用于拦阻水流挟带的水草、漂木等杂物（一般称污物）的框栅式结构。
