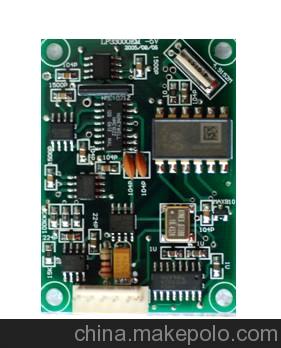

产品名称：三维电子罗盘FNN-3300
产品简介：
一．产品特点
1．罗盘通过三轴磁阻传感器测量平面地磁场，双轴倾角补偿。
2．高速高精度A/D转换，磁场测量精度100μGuass。
3．罗盘内置温度补偿，最大限度减少倾斜角和指向角的温度漂移。
4．罗盘内置微处理器计算传感器与磁北夹角，输出RS232格式数据帧。可选RS485和RS422输出。
5．具有简单有效的用户标校指令。
6．具有指向零点修正功能。
7．外壳结构防水，无磁。（可选不带外壳）
8．工作温度范围-40℃到+85℃。保存温度-55℃到+100℃。
二． 产品应用范围
电子罗盘FNN-3300可广泛应用于航空航海、通信雷达、微波定向、海上平台控制、天线安装固定、无人机及机器人自动控制、交通车辆检测。
三． 主要技术指标:
俯仰和横滚输出：
响应速度 | 1-10次/秒(可调) |
输出范围 | ±60° |
精度（俯仰范围±30°） | ±0.1° |
精度（俯仰范围±30°到±45°） | ±0.2° |
分辨率 | ±0.01° |
重复性 | ±0.03° |
航向输出：
响应速度 | 1-10次/秒(可调) |
测量精度 | ±0.5° |
分辨率 | ±0.2° |
重复性 | ±0.4° |
其它指标：
磁场测量范围 | 0.1 Gauss 到 3 Gauss |
最大干扰磁场 | 20 Gauss |
电源电压 | +12V DC |
电源电流 | 60mA |
工作温度 | -40℃ 到 +85℃ |
存储温度 | -55℃ 到 +100℃ |
外壳尺寸 | 铝外壳( 长100mm宽75mm高40mm)不带外壳：55*40mm |
极限工作指标：
电源电压 | +7V到 +18V DC |
工作温度 | -50℃ 到 +85℃ |
注：长期工作在极限条件下，会造成数据失准，或者造成产品永久性损坏。
四． FNN-3300电子罗盘输出信号格式：
罗盘输出RS-232格式数据，格式“9600，n，8，1”。每帧输出20字节16进制数。随产品带演示软件。
串口输出电压的范围，依照SP232的技术指标：
最小 | 典型 | 极值 | 单位 | |
TXD | ±5 | ±7 | ±15 | º |
RXD | ±5 | ±7 | ±15 | º |
GND | 0 | 0 | 0 | º |
