主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用通用型补偿器来补偿角位移。

　　对管架设计的要求：

　　1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。推力计算公式如下： Fp=100*P*A Fp-补偿器轴向压力推(N)， A-对应于波纹平均直径的有效面积(cm2)， P-此管段管道最高压力(MPa)。 轴向弹性力的计算公式如下： Fx=f*Kx*X FX-补偿器轴向弹性力(N)， KX-补偿器轴向刚度(N/mm); f-系数，当“预变形”(包括预变形量△X=0)时，f=1/2，否则f=1。 管道除上述部位外，可设置中间固定管架。中间固定管架可不考虑压力推力的作用。

　　2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。

　　3、补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算： LGmax-最大导向间距(m); E-管道材料弹性模量(N/cm2); i-tp 管道断面惯性矩(cm4); KX-补偿器轴向刚度(N/mm)， X0-补偿额定位移量(mm)。 当补偿器压缩变形时，符号“+”，拉伸变形时，符合为“-”。当管道壁厚按标准壁厚设计时，LGmax可按有关标准选取。　　

膨胀节

膨胀节是指能有效地起到补偿轴向变形作用的挠性元件。例如焊接在固定管板式换热器壳体上的膨胀节轴向柔度大、容易变形，可补偿管子和壳体因壁温不同产生的热膨胀差，降低它们的轴向载荷，从而减小管子、管板和壳体的温差应力，避免引起强度破坏、失稳破坏和管子拉脱破坏。膨胀节的种类较多，常用的有波形、环板焊接和夹壳式等结构，其中波形膨胀节应用最广泛，环板焊接膨胀节仅适用于常压或低压场合。

补偿器

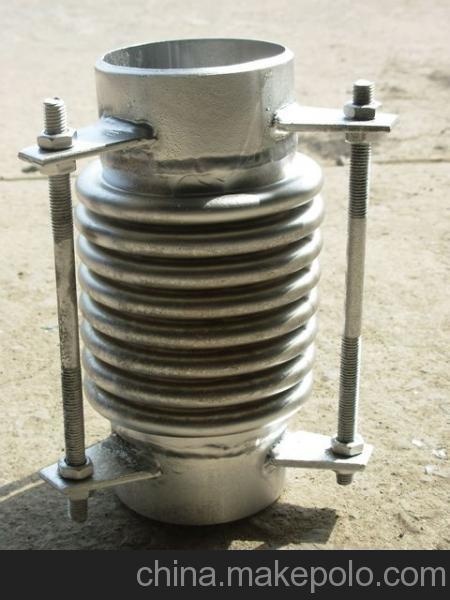

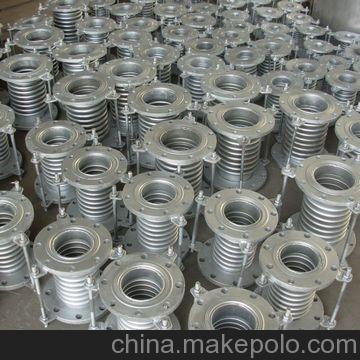

补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。

相关问答

什么插入式伸缩节？波纹管补偿器属不属于伸入式伸缩节？

补偿器、膨胀节和波纹管的关系和区别：
1.波纹管为一种弹性元件，产品名称涵盖和应用行业广泛，对于波纹补偿器、波纹膨胀节来说金属波纹管是补偿器、膨胀节产品里面的核心挠件。
波纹管种类和材质繁多，如橡胶波纹管、铝制波纹管、塑料波纹管、碳素波纹管、不锈钢波纹管等，广泛应用于机械、设备、桥梁、涵洞、建筑、供热、食品等行业。
2.膨胀节也称波纹管补偿器或波纹管膨胀节，其主要核心挠件是不锈钢波纹管，因此市场上笼统的把“波纹管膨胀节”称为“波纹管”不太准确。
膨胀节的全称应为“波纹管膨胀节或波纹管补偿器”，“波纹管”只能代表其形状的一种物体。
波纹管膨胀节购买注意事项：
购买波纹管膨胀节时应向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。波纹管补偿器属特种管道设备，购买时要选有资质的生产厂家或知名品牌产品，以免造成事故。推荐咨询：河北伟业波纹管制造有限公司，百顺牌波纹膨胀节、非金属膨胀节，荣获“中国市场知名品牌”和“河北省著名商标”。
