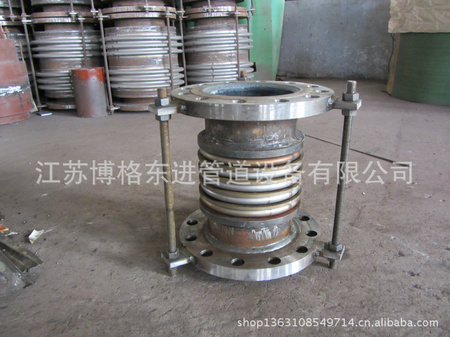

该膨胀节由一个波纹管和二个端接头构成，它通过波纹管的柔性变形

来吸收管线轴向移位，其中接管的二端于管道连接，运输固定螺柱是保证膨胀节在运输过程中波纹管的刚性支撑

性能特点：
通用型波纹补偿器主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。以上数据为常压1.0MPa，若有通用型波纹补偿器特殊要求，可另行制作。
通用型波纹补偿器公称压力：1.0MPa

金属波纹补偿器作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

金属波纹补偿器因其用途不同而选择不同的金属材料。因其材质不同，故所加工制作的金属波纹管性能及用途也有所不同。

金属波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～ +450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。

波纹管

波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小。波纹管常常与位移传感器组合起来构成输出为电量的压力传感器，有时也用作隔离元件。由于波纹管的伸展要求较大的容积变化，因此它的响应速度低于波登管。波纹管适于测量低压。

膨胀节

膨胀节是指能有效地起到补偿轴向变形作用的挠性元件。例如焊接在固定管板式换热器壳体上的膨胀节轴向柔度大、容易变形，可补偿管子和壳体因壁温不同产生的热膨胀差，降低它们的轴向载荷，从而减小管子、管板和壳体的温差应力，避免引起强度破坏、失稳破坏和管子拉脱破坏。膨胀节的种类较多，常用的有波形、环板焊接和夹壳式等结构，其中波形膨胀节应用最广泛，环板焊接膨胀节仅适用于常压或低压场合。

补偿器

补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。

相关问答

什么是膨胀节补偿器

补偿器、膨胀节和波纹管的关系和区别：
1.波纹管为一种弹性元件，产品名称涵盖和应用行业广泛，对于波纹补偿器、波纹膨胀节来说金属波纹管是补偿器、膨胀节产品里面的核心挠件。
波纹管种类和材质繁多，如橡胶波纹管、铝制波纹管、塑料波纹管、碳素波纹管、不锈钢波纹管等，广泛应用于机械、设备、桥梁、涵洞、建筑、供热、食品等行业。
2.膨胀节也称波纹管补偿器或波纹管膨胀节，其主要核心挠件是不锈钢波纹管，因此市场上笼统的把“波纹管膨胀节”称为“波纹管”不太准确。
膨胀节的全称应为“波纹管膨胀节或波纹管补偿器”，“波纹管”只能代表其形状的一种物体。
波纹管膨胀节购买注意事项：
购买波纹管膨胀节时应向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。波纹管补偿器属特种管道设备，购买时要选有资质的生产厂家或知名品牌产品，以免造成事故。推荐咨询：河北伟业波纹管制造有限公司，百顺牌波纹膨胀节、非金属膨胀节，荣获“中国市场知名品牌”和“河北省著名商标”。
