重庆视频监控测试仪工程宝sksy-5b 沃仕达893

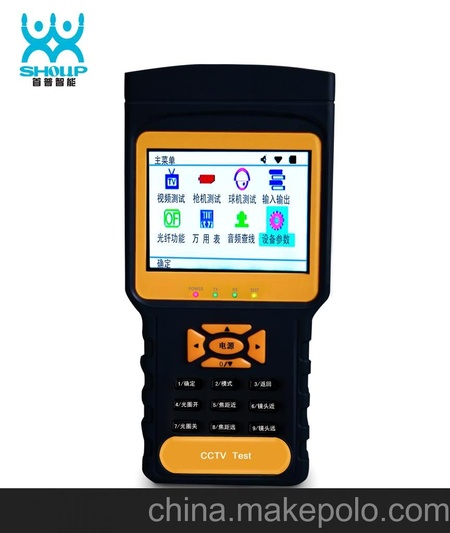

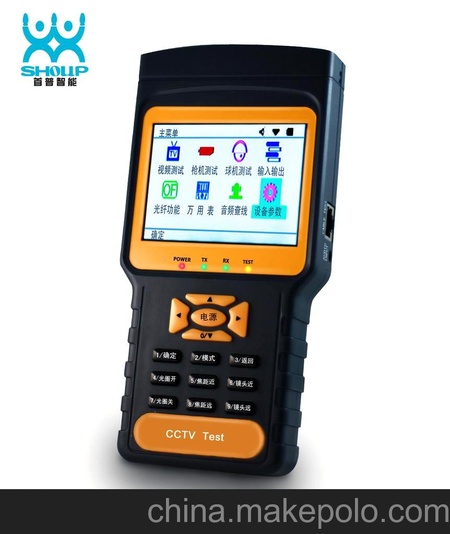

　　SKSY-5B是杭州首普智能电子有限公司，专业为是为视频监控现场安装、维护而开发的测试工具，它具有中文操作菜单，视频显示、PTZ控制、RS485通信测试、键盘数据显示测试、网线测试,音频检测，音频寻线等功能。本品功能齐全、性价比高，操作简单、携带方便，是工程商安装、调试和维护前端摄像设备、提高效率、降低工程费用的最佳助手。

3.5英寸TFT-LCD显示屏；
PTZ云台控制功能、预置位设置及调用；
球机地址自动扫描；
球机波特率和协议自动扫描；
球机数字地址按键直接输入；
PTZ数据分析捕捉；
UTP网线测试；
DC12V 1A电源输出；
DC3.7V/3000mAH聚合物锂电池、电池充电指示

1.视频信号测试功能：
　本视频监控测试仪，内置高清晰3.5英寸数字LCD监视器，通过BNC连接图像采集设备，能直　观方便地显示摄像机图像质量。支持PAL/NTSC制式的图像信号。
2.云台控制功能：
　视频监控测试仪内置PELCO-D/P，KRE—032，Philips等多种PTZ控制协议，通过自身的
　RS485接口连接，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦　、光圈大小和雨刷/灯光/电源/自动巡航等功能开关切换。云台持续转动测试功能，测试云　台全方位转动是否正常。仪表发送指令使云台不停转动，维护或安装工程师可以观察云台是　否转动不灵，或在某个位置有"卡"的现象。视频监控测试仪支持水平转动速度、垂直转动速　度调整；以及预置位设置、预置位调用功能。
3.多制式图像发生器功能：
　图像发生器通过视频OUT端口，发送标准彩色图型条，集成图型条由：白、黄、绿、青、粉　、红、蓝共七种颜色组成，单色有：红、绿、蓝、黑、黄共五种颜色。通过查看监控中心　的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收　到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差，也可判断监视器显示　效果。该设备视频端口（BNC接口）可发送和接收彩色图案并显示，适用于视频传输现场的　检测，如球机、枪机、视频光端机、视频线缆等。仪器同时支持PAL和NTSC制式。
4.DC12V 1A电源输出功能：
　视频监控测试仪专门为摄像机的供电而设计了12V/1A的电源输出功能，与充电端口共用（
　CPU通过控制继电器进行转换充/供电模式，能显示所属模式当前电池电压），为摄像机提供　临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的　场地，因为项目实施之前现场没有电源，必须要找到临时的电源为摄像机供电，此时　SKSY—5B的供电输出功能就发挥了必要性的作用。
5.网线测试功能：
　网线测试功能，通过仪表上的网线测试端口连接网线（网线另一端连接配套测试盒），可以　测试出各种网线的连接方式（任意两线或两线以上）。且网线测试速度可通过菜单调整（1-　5级），级数越高，速度越快。网线测试功能，能够判断被测试线缆的两端连接编号（测试　盒编号，默认编号：1—8），相当于布线工程的分线器，工程师在现场可通过判断测试的编　号为网线作标志，在繁杂的网线堆中快速理顺网线连接。
6.云控制数据捕捉分析功能
　仪表可通过RS485接口捕捉多功能键盘或DVR等控制设置发过来的控制协议代码，检验监控　中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485数据传输。接收后且屏　幕显示16进制代码。
7.云台地址扫描功能
　视频监控测试仪具有独特的地址扫描功能，可以快速协助工程师查找快球的地址参数。工程　师对于一些需要维护的快球，有可能不知道快球的地址参数，如果要拆下快球进行检查，　工作量比较大。视频监控测试仪独特的扫描功能，可以帮助工程师快速查找球机的地址参　数，可大大提高工作效率。
8.云台波特率和球机协议扫描功能
　视频监控测试仪具有独特的球机波特率和协议扫描功能，可以快速协助工程师查找快球的协　议/波特率等参数。工程师对于一些需要维护的快球，有可能不知道快球的协议/波特率等　参数，如果要拆下快球进行检查，工作量比较大。视频监控测试仪独特的扫描功能，可以　帮助工程师快速查找球机的协议/波特率等参数，可大大提高工作效率。
9.音频查线功能
　视频监控测试仪具有智能数字音频查线功能，可快速找出对应导线，理清现场众多杂乱无标　记的线缆。提高现场布线效率。
10.音频测试功能
　视频监控测试仪具有音频测试功能，可以对视频监控前端的拾音器等音频设备的输出信号进　行测试。方便判断设备好坏

闭路监控系统设备安装调试人员
闭路监控系统售后服务人员以及监控系统管理人员
视频监控摄像机产品检验人员
弱电布线施工人员

外部输入电源电压	DC12V（1A）
内部电源	DC3.7V 3000mAh锂电池
充电时间	3小时左右（指示灯由红变绿则充电完成）
待机时间	8个小时以上
通信方式	RS485
输入视频制式	NTSC/PAL自动识别
视频输入	BNC接口
工作温度	-20℃ ~ +60℃
环境湿度	5 ~ 85%RH
图像显示	3.5英寸超大LCD屏幕
通信协议	PELCO-D，PELCO-P，SAMSUNG等等，可选择
波特率	2400bps,4800bps,9600bps可选择
外形尺寸	175mmX70mmX40mm
配件	网线测试盒
	RS-485控制线
	视频线
	电源线（限Ⅱ、Ⅲ）
	工程宝挂绳
	工具包
	说明书

　　SKSY-5B是杭州首普智能电子有限公司，专业为是为视频监控现场安装、维护而开发的测试工具，它具有中文操作菜单，视频显示、PTZ控制、RS485通信测试、键盘数据显示测试、网线测试,音频检测，音频寻线等功能。本品功能齐全、性价比高，操作简单、携带方便，是工程商安装、调试和维护前端摄像设备、提高效率、降低工程费用的最佳助手。

3.5英寸TFT-LCD显示屏；
PTZ云台控制功能、预置位设置及调用；
球机地址自动扫描；
球机波特率和协议自动扫描；
球机数字地址按键直接输入；
PTZ数据分析捕捉；
UTP网线测试；
DC12V 1A电源输出；
DC3.7V/3000mAH聚合物锂电池、电池充电指示

1.视频信号测试功能：
　本视频监控测试仪，内置高清晰3.5英寸数字LCD监视器，通过BNC连接图像采集设备，能直　观方便地显示摄像机图像质量。支持PAL/NTSC制式的图像信号。
2.云台控制功能：
　视频监控测试仪内置PELCO-D/P，KRE—032，Philips等多种PTZ控制协议，通过自身的
　RS485接口连接，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦　、光圈大小和雨刷/灯光/电源/自动巡航等功能开关切换。云台持续转动测试功能，测试云　台全方位转动是否正常。仪表发送指令使云台不停转动，维护或安装工程师可以观察云台是　否转动不灵，或在某个位置有"卡"的现象。视频监控测试仪支持水平转动速度、垂直转动速　度调整；以及预置位设置、预置位调用功能。
3.多制式图像发生器功能：
　图像发生器通过视频OUT端口，发送标准彩色图型条，集成图型条由：白、黄、绿、青、粉　、红、蓝共七种颜色组成，单色有：红、绿、蓝、黑、黄共五种颜色。通过查看监控中心　的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过监控中心接收　到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差，也可判断监视器显示　效果。该设备视频端口（BNC接口）可发送和接收彩色图案并显示，适用于视频传输现场的　检测，如球机、枪机、视频光端机、视频线缆等。仪器同时支持PAL和NTSC制式。
4.DC12V 1A电源输出功能：
　视频监控测试仪专门为摄像机的供电而设计了12V/1A的电源输出功能，与充电端口共用（
　CPU通过控制继电器进行转换充/供电模式，能显示所属模式当前电池电压），为摄像机提供　临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的　场地，因为项目实施之前现场没有电源，必须要找到临时的电源为摄像机供电，此时　SKSY—5B的供电输出功能就发挥了必要性的作用。
5.网线测试功能：
　网线测试功能，通过仪表上的网线测试端口连接网线（网线另一端连接配套测试盒），可以　测试出各种网线的连接方式（任意两线或两线以上）。且网线测试速度可通过菜单调整（1-　5级），级数越高，速度越快。网线测试功能，能够判断被测试线缆的两端连接编号（测试　盒编号，默认编号：1—8），相当于布线工程的分线器，工程师在现场可通过判断测试的编　号为网线作标志，在繁杂的网线堆中快速理顺网线连接。
6.云控制数据捕捉分析功能
　仪表可通过RS485接口捕捉多功能键盘或DVR等控制设置发过来的控制协议代码，检验监控　中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485数据传输。接收后且屏　幕显示16进制代码。
7.云台地址扫描功能
　视频监控测试仪具有独特的地址扫描功能，可以快速协助工程师查找快球的地址参数。工程　师对于一些需要维护的快球，有可能不知道快球的地址参数，如果要拆下快球进行检查，　工作量比较大。视频监控测试仪独特的扫描功能，可以帮助工程师快速查找球机的地址参　数，可大大提高工作效率。
8.云台波特率和球机协议扫描功能
　视频监控测试仪具有独特的球机波特率和协议扫描功能，可以快速协助工程师查找快球的协　议/波特率等参数。工程师对于一些需要维护的快球，有可能不知道快球的协议/波特率等　参数，如果要拆下快球进行检查，工作量比较大。视频监控测试仪独特的扫描功能，可以　帮助工程师快速查找球机的协议/波特率等参数，可大大提高工作效率。
9.音频查线功能
　视频监控测试仪具有智能数字音频查线功能，可快速找出对应导线，理清现场众多杂乱无标　记的线缆。提高现场布线效率。
10.音频测试功能
　视频监控测试仪具有音频测试功能，可以对视频监控前端的拾音器等音频设备的输出信号进　行测试。方便判断设备好坏

品牌/型号工程宝/sksy-5b

型号sksy-5b

用途摄像机安装、调试、维护

品牌工程宝
