沃仕达工程宝HVT-2000第七代最新产品
面议更多产品优惠价>
发布时间  2020-05-08 12:17:27
图文介绍 产品参数 联系方式

 以上数据仅供参考,如有变动恕不提前通知。详细技术咨询,请致电我司技术部

电信级 视频 综合测试仪--HVT-2000

综合了:视频测试、高精度数字万用表





电信级视频 综合测试仪HVT-2000, 采用先进技术,综合了视频测试、云台控制、高精度数字万用表等先进测试功能于一体,适用于电信运营商、部队、铁路系统、机场等高端客户。

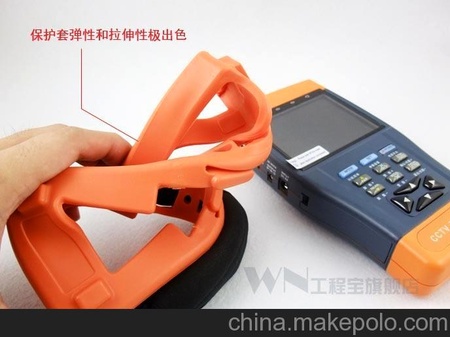

  HVT-2000采用高端专用器件,配合仪器专用操作系统,确保仪器更加稳定可靠。坚固牢靠的仪表护套,以及护手腕带等,防振防摔,有效的保护仪表。

·视频 工程安装和维护

·安防设备维修

·快球、摄像头检测

·视频传输通道检测

· PTZ云台协议控制



·中文操作介面,菜单友好、简洁、美观、易用

· 3.5英寸 大屏幕高清晰TFT-LCD显示屏

· LCD显示屏的亮度、对比度、色彩饱和度可调

· LCD显示屏 的背光亮度可调

· NTSC,PAL自动识别,自动适应 ,视频制式显示

·视频信号衰减测量

·高精度全功能数字万用表,中文界面,测量电流、电压、电阻、通断性测试、二极管、电容等new

·独创的数字万用表测量值显示锁定、差值测试等功能new

·万用表采用模块化设计,同时带隔离保护功能new

·DC12V 1A电源输出,为摄像机提供应急电源

·音频测试,测试前端拾音器的音频信号

·图像发生器,发送多种制式彩色图型条(白、黄、青、绿、粉、红、蓝、黑)

·首创地址扫描功能,快速寻找RS485通信地址

·云台续转测试,测试云台连续转动是否正常new

·低功耗,工作时间长达12小时

· PTZ控制协议代码捕捉和显示

·支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议

·可调用快球的菜单,对其进行设置及复位

·支持RS232和RS485接口,速率可调150-19200bps

·网线测试功能 (真正测试2线和2线以上的各种接法,并显示测试编号)

·电池电量图型化实时显示,直接简洁

·有自动省电(低功耗模式)功能,使用时间更长

·简单易用,操作者几乎可免培训迅速上手



1. 高精度全功能数字万用表

HVT-3000内置了性能稳定、高可靠性的3 3/4(6600计数)数字万用表,读数清晰,可用于测量直流电压、交流电压、直流电流、交流电流、电阻测量、通断测试、二极管测量、电容测量,自动/手动量程转换,差值测量及锁定,功能齐全,测量准确度高,使用方便。
HVT-3000内置专业数字万用表,适用于工程人员对安防系统中弱电和强电的测试,以及维修人员对设备维修测量等。

模块化设计,万用表采用独立的电路板工作,同时带隔离保护功能,有效的保护仪表,防止误操作时损坏万用表。独立的万用表电路板,如果万用表电路损坏,仪表视频测试部份也能正常工作。

2. 3.5英寸 大屏幕显示,显示摄像机图像

HVT-3000视频 测试仪, 采用了3.5英寸大屏幕数字LCD监视器, 显示区域更广更清晰,更加直观方便地 显示出摄像机图像效果。

LCD监视器亮度、对比度、色彩饱和度可调, 背光亮度可调适合野外施工和维护。

3.视频信号强度测量

HVT-3000视频 测试仪,新增了视频信号强度测量,测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减,视频信号的衰减会造成图像暗淡,降低图像动态范围;如视频信号过强,会造成虚影,降低图像的清晰度。HVT-3000的视频信号测量功能,实时显示视频信号的电平值,如果超出范围,仪器的屏幕会有提示信息显示。

4.多制式图像发生器发送彩色条,检测 传输通道

HVT-2000可通过视频OUT端口,发送多种制式(PAL,NTSC)彩色图型条,图型条有:白、黄、青、绿、粉、红、蓝、黑共八种颜色,通过 中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输,同时,通过 中心接收到的彩色图型条,可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案,同时在IN端口接收并显示,适合视频传输的现场检测,如视频光端机、视频线缆等。

5.12V电源输出,为摄像机供电

HVT-2000视频 测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口,为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试,同时,对于一些需要安装摄像机的场地,因为项目实施之前现场没有电源,必须找到临时的电源为摄像机供电,HVT-2000的供电输出就发挥了必要的作用。

6.音频测试功能,测试前端音频设备的声音是否正常

HVT-2000视频 测试仪的音频测试功能,可以对视频 前端的拾音器等音频设备进行测试。

7.球机或解码器PTZ控制

HVT-2000视频 测试仪内置Pelco-D/P,SAMSUNG,Panasonic等二十多种PTZ控制协议,通过自身的RS485或RS232接口,用户可以控制云台的上、下、左、右转动,以及调整一体机的变焦、聚焦、光圈大小。

8.预置位的设置、调用及球机参数的设置

HVT-2000视频 测试仪支持云台预置和调用功能,将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中,也能通仪表快捷调出预置位。

HVT-2000视频 测试仪能通过预置位调用快球的主菜单,编辑球机各项参数。

9.RS485地址扫描功能,协助工程师查找快球的地址

HVT-2000视频 测试仪独特的地址扫描功能,可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球,有可能不知道快球的地址,如果要拆下快球来检查,工作量比较大。HVT-2000独立的扫描功能,可以帮助工程师查找球机的地址。

10.UTP网线测试

HVT-2000独特的网线测试功能,通过仪表上的UTP Cable Test测试端口,可以测试出各种网线的连接方式(任意两线或两线以上),甚至视频 工程的各种RJ45连接,都可以快速、准确显示出来。简单、方便、实用。

HVT-2000也是布线工程的分线器,它除了显示UTP网线的连接方式,同时也显示了网线编号,工程师能够准确的判断并标记该网线的始端和末端位置,从而在繁杂的网线堆中快速理顺网线连接。

11.数据捕捉功能

仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码,检验 中心机房发送过来的PTZ控制命令数据是否能正常收到,验证RS485/RS232数据传输。

12.聚合物锂电池和DC 5V外接电源供电,电池电量图型实时显示

采用大容量聚合物锂电池供电,更加安全可靠,性能更加稳定。充电时间短,电池充电时间4小时,而仪表连续工作长达15个小时。

13.中英文菜单,操作简单

        中、英文操作介面,两种语言可选,仪表的操作菜单友好、简洁、美观、易用。



产品型号

HVT-2000

视频信号测试

视频制式

NTSC/PAL自动适应,制式显示

视频信号

1Vpp

显示屏幕

3.5英寸数字LCD彩色屏幕,分辨率960 x 240

显示屏调整

LCD显示屏的亮度、对比度、色彩饱和度可调;背光亮度可调

视频输入/输出

1路Video IN BNC输入,1路Video OUT BNC输出

视频信号强度测量

视频信号测量

测量视频信号电平范围,显示异常信息

12V电源输出

电源输出

输出DC12V 1A直流电源,为摄像机提供 应急工作电源

音频测试

音频测试

输入一路音频信号,测试声音是否正常

数字万用表

AC/DC电压

0-660V自动/手动量程, 最小分辨率0.1mV

AC/DC电流

660uA , 6.6mA, 66mA , 660mA, 10A

电阻

660, 6.6k, 66k, 660k, 6.6M, 66MΩ

电容测试

6.6nf~66000uF, 最小分辨率1pf

二极管测试

0~2V正向电压。最小分辨率1mV

 显示锁定

锁定万用表显示的测量值

差值测量功能

显示与第一次测试结果的差值

通断测试

小于50欧声音提示

测试速度

3次 / 秒

读数范围

-6600~+6600

云台控制测试

通讯接口

可同时支持RS232/RS485总线

通讯协议

兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议

波特率

150,300,600,1200,2400,4800,9600,19200bps

彩色图像发生器

图像发生器

通过视频OUT端口,发送PAL/NTSC多制式彩色图型条视频测试信号

UTP网线测试

网线测试

测试任意两线或两线以上的网线,并在屏幕上显示连接顺序和网线编号

协议代码捕捉

协议代码捕捉

可接收、显示控制设备发出的RS485/RS232协议代码数据

电  源

外接电源

DC 5V(2A)

电池供电

内置3.7V聚合物锂电池,容量3000mAh

充    电

充电3-4小时,一次充电完成可正常使用12小时

省电功能

低功耗,自动待机省电功能,电池电量图标实时显示

系统参数

操作设置

中文、英文OSD菜单,可选

自动待机

关闭/5-60分钟

键盘声音

开启/关闭

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

176mm x 94mm x 36mm

   以上数据仅供参考,如有变动恕不提前通知。详细技术咨询,请致电我司技术部。
