深圳市阶新科技有限公司
冼生：15019536918 QQ：598064513 微信：15078541289
注意：如需订制请联系相关业务员。
1.产品概述:

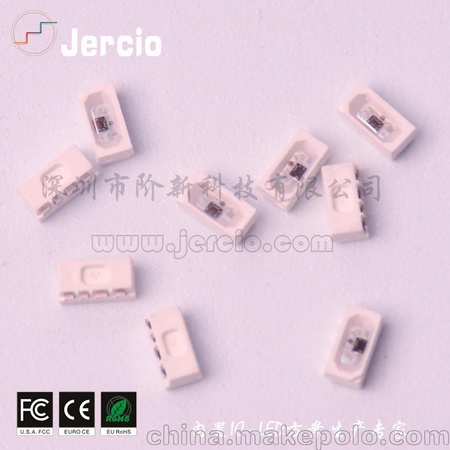

XT1511 SIDE是一个集控制电路与发光电路于一体的智能外控LED光源。每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制 器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转 发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点 采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信 号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
2.主要应用领域:
● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明
● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
3.特性说明:
● Top SMD内部集成高质量外控单线串行级联恒流IC；

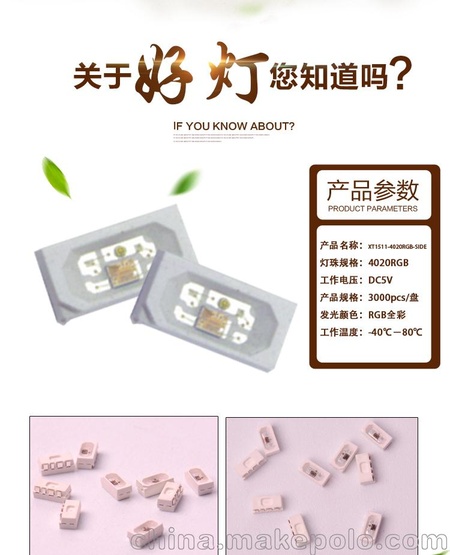

● 控制电路与芯片集成在SMD 4020元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
● 内置上电复位和掉电复位电路，上电不亮灯；
● 灰度调节电路（256级灰度可调），
● 红光驱动特殊处理，配色更均衡，
● 单线数据传输，可无限级联。
● 整形转发强化技术，两点间传输距离超过10M.
● 数据传输频率可达800Kbps， 当刷新速率30帧/秒时，级联数不小于1024点。
相关问答
深圳普朗克SK6812灯珠参数谁提供一下,跟WS2812有什么区别？
【亮 度】：R:400-500MCD,G:1000-1500MCD,B:300-400MCD【波 段】：R:620-625NM;G:520-522.5NM;B:467.5-470NM5050内置SK6812灯珠具有智能反接保护，电源反接不会损坏IC。SK6812IC控制电路与LED点光源公用一个电源。控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。内置上电复位和掉电复位电路。每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。串行级联接口，能通过一根信号线完成数据的接收与解码。任意两点传传输距离在不超过5米时无需增加任何电路。当刷新速率30帧/秒时，级联数不小于1024点。数据发送速度可达800Kbps。光的颜色高度一致，性价比高。主要应用领域：LED全彩发光字灯串，LED全彩模组， LED全彩软灯条硬灯条，LED护栏管。LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯。● 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。● 内置上电复位和掉电复位电路。● 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。● 串行级联接口，能通过一根信号线完成数据的接收与解码。● 任意两点传传输距离在不超过5米时无需增加任何电路。● 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。● 数据发送速度可达800Kbps。● 光的颜色高度一致，性价比高。
低压幻彩led灯珠XT1511/SK6812,和传统RGB灯珠有什么不同。
★：采用国际著名厂家芯片，光源亮度高，角度大，颜色一致性好，性能稳定；★：每一颗LED灯组成一个回路，可以根据需求长度在回路处任意剪切，不损坏其它部分即可；★：安装固定便捷，灵活方便裁剪让施工操作简单，超薄型的设计，低温度光源，使产品在安装过程中对辅助材料的选择搭配更灵活；★：节能，高亮度，低发热，低能耗，无污染，美观，等等；★：采用DC5V供电，使用更安全；★：防水等级可选：不防水（IP20）、滴胶（IP65）、套管（IP67），套管实心注胶（IP68）使用范围更广泛；★：体积小，多颜色（，无辐射，高抗震性，是新一代绿色环保高科技产品；应用在5050、3528上，WS2812属于外置IC控制
5050灯珠跟5050RGB有什么区别呢,要详细答案？
网上有很多这方面的资料，常规的RGB需要在线路板上串IC来控制变幻颜色，但是贴片在线路板上的IC容易受到外力破损，长时间裸露在外也会影响IC工作从而应发故障，现在将SK6812与LED芯片封装在同一个灯杯里，杯里灌满硬硅胶进行保护，与空气隔绝，也防止外力伤到IC和芯片，也降低了成品灯具的线路设计。当然，SK6812还具有以下特点，相信你看了之后就知道与WS2812有什么区别了！现在生产这款灯珠的厂家貌似不多，好像普朗克有在做，你可以百度一下。5050内置SK6812具有智能反接保护，电源反接不会损坏IC。SK6812IC控制电路与LED点光源公用一个电源。控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。内置上电复位和掉电复位电路。每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。串行级联接口，能通过一根信号线完成数据的接收与解码。任意两点传传输距离在不超过5米时无需增加任何电路。当刷新速率30帧/秒时，级联数不小于1024点。数据发送速度可达800Kbps。光的颜色高度一致，性价比高。主要应用领域：LED全彩发光字灯串，LED全彩模组， LED全彩软灯条硬灯条，LED护栏管。LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯。● 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。● 内置上电复位和掉电复位电路。● 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。● 串行级联接口，能通过一根信号线完成数据的接收与解码。● 任意两点传传输距离在不超过5米时无需增加任何电路。● 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。● 数据发送速度可达800Kbps。● 光的颜色高度一致，性价比高。5050内置IC6812是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和5V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便.
SK6812参数谁有？跟WS2812有什么区别？
参数是可以定制的，比如说你要不同亮度，不同波段、不同脚位的LED灯珠，都可以定制，下面我贴比较典型的参数给你看一下，当然，具体的还是咨询供应商比较准确。1. 【产 品 名 称】：CREEE5050RGB贴片LED灯珠2.【电 压】：3.0-3.4V3.【电 流】：60MA4.【功 率】：0.2W5.【亮 度】：R:400-500MCD,G:1000-1500MCD,B:300-400MCD6.【波 段】：R:620-625NM;G:520-522.5NM;B:467.5-470NM7.【显 指】：NA8.【寿 命】：>50,000个小时二、产品的主要原材料1.【芯 片】：科锐/CREE芯片2.【焊 线 材 料】：达博纯金线3.【胶 水】：美国道康宁4.【荧 光 粉】：美国英特美5.【支 架】：高导热全铜支架三、产品的主要特点和优势1.亮度高：单颗LED贴片灯珠的亮度可以高达：1200-1500MCD2.低衰减：公司采用进口最优质材料，加上先进的封装工艺，产品的衰减能控制在千分之二以内.3.混光一致性好4.寿命长：产品采用优质的材料封装，良好的散热效果，产品寿命可以在50000个小时以上.5.性价比最高：本产品亮度最高、质量最好，属于高端产品的代表，但价格是中端产品相当，是性价比最高产品。6、采用的是红铜支架（市面上低端灯珠都是铁支架），镀银层40迈，99.99%纯金线焊接四、产品的主要应用1.舞台灯，户内外装饰灯条，软灯条，硬灯条，幻彩灯条等，应用领域非常广
