产品简介
ISW管道泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的效率高节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
工作条件:
吸入压力≤1.6MPa，或泵系统工作压力 ≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
环境温度<40℃，相对湿度<95％。
所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。

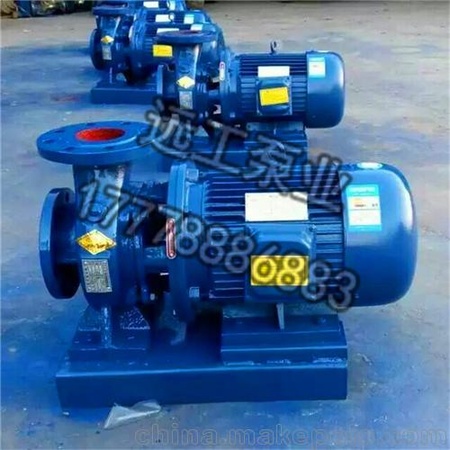

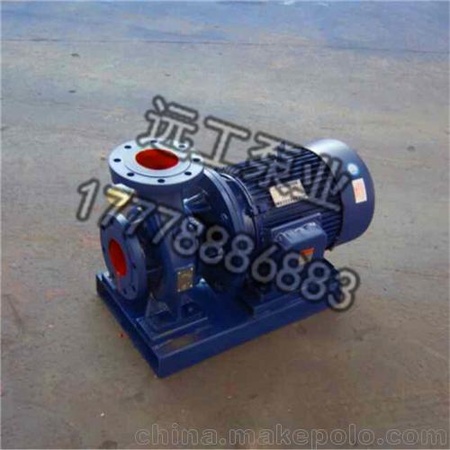

ISW型卧式循环泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
ISW型卧式循环泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
ISW型卧式循环泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
ISW型卧式循环泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
型号意义
产品优势
卧式管道泵运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
性能参数本数据仅供参考，请以实际订货为准！
结构图纸
1.电动机：直接与水泵联接传送动力，采用电机。
2.泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3.挡水圈：防止因密封漏水而使电机进水。
4.机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5.取压塞：可安装压力表直观监控泵的正常效率高运行
6.泵体：压出塞和吸入室采用水力模型设计而成，既美观又效率高，设有安装底脚，便于安装和运行稳固。
7.放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8.叶轮：采用先进的水力模型设计而成，具有效率高，可靠性好等特点。
安装尺寸本数据仅供参考，请以实际订货为准！
使用说明
ISW不锈钢管道泵起动前准备：
试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
打开排气，使液体充满整个泵体，待满后关闭排气阀。
检查各部位是否正常。
用手盘动泵以使润滑液进入机械密封端面。
高温型应先逬行预热，升温速度50℃/小时，以保证各部受热均匀。
起动：
全开进口阀门。
关闭吐出管路阀门。
起动电机，观察泵运行是否正桷。
调节出口阀幵度以所需工况，如用户在泵出口处裝有流靈表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的颔定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流內运行，否则将造成泵超员荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门开启大与小和管道工况有关。
检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。
检查电机、轴承处溫升≦70℃。
停车：
高温型先降溫，降温速度〈10℃/分，把温度降低到80℃以下，才能停车。
关闭吐出管路阀门。
停止电机。
关闭进口阀门。
如长期停车，应将泵内液体放尽。
维护保养
1、运行中的维护：
1进口管道需充满液体，禁止泵在汽蚀状态下长期运行。
2定时检查电机电流値，不得超过电机颔定电流。
3泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。
2、机械密封维护：
1机械密封润滑应清洁无固体颗粒。
2严禁机械密封在干磨情况下工作。
3起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。
4密封泄漏量允差3滴/分。否则应检查。
离心泵
离心泵是指靠叶轮旋转时产生的离心力来输送液体的泵，主要由叶轮，泵体，泵轴，轴承，密封环和填料函等构成。它的主要特点包括：结构紧凑，流量扬程范围宽，流量均匀、运转平稳、振动小和设备安装、维护检修费用较低等。
