SIMCO FMX003静电场测量仪，以非接触式方式，透过测量目标表面的静电位，来测量在其上的静电荷量。

它可附加配件，测量离子产生器的离子平衡。

Section 1:简介………………………………………………………………………………2

Section 2:特色………………………………………………………………………………2

Section 3:规格………………………………………………………………………………3

Section 4:安全使用守则……………………………………………………………………4

Section 5:安装指引…………………………………………………………………………4

Section 6:操作指引…………………………………………………………………………5

Section 7:保养指引…………………………………………………………………………6

Section 8:可更换部件一览…………………………………………………………………7

Section 9:保证………………………………………………………………………………7

Section 1:简介

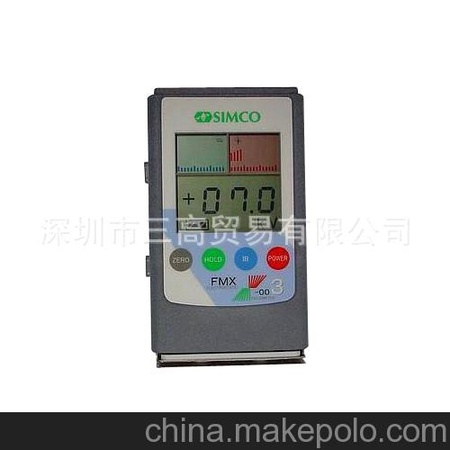

SIMCO FMX003静电场测量仪,以非接触式方式，透过测量目标表面的静电位，来表示在其上的静电荷量。它十分轻巧，精确。易携和易用。

它内置微机处理器，可简单地按红色的电源（POWER）按掣开关，按灰色的归零（ZERO）按掣调整零点，更按绿色的冻结显示（HOLD）按掣。方便在难以观看显示结果的测量数据，保持显示数据记录功能。转换（IB）按掣方便测量操作。

利用两盏LED灯的对焦点，精确地决定测量距离为25mm，并准确地测量该距离的静电电位值，以表示在目标表面上的静电荷，它的测量范围是+/-20KV。

它的外壳是防静电材质，若再接上接地线，则能确保测量结果的准确性。

SIMCO FMX003静电场测量仪，亦可配上离子平衡测量板，以测量离子产生器的离子平衡消除残余电压。

Section 2：特色

● 测量范围在 +/-20 KV。

● 置有2 LED灯确保测量距离在标准25mm处。

● 外壳为防静电材质, 并有接地扣, 确保测量结果正确可靠。

● 显示有数字和图形, 清晰明确。 在暗黑环境下，更可着亮面板显示灯光。

● 并附有离子平衡测量板, 测量离子产生器的残余电压, 可测范围 +/-200V 。

● 电场测量范围 +/- 20KV 。

● 单按归零重置，显示锁定。

● 闲置自动关机

● 电池效能显示

● 面板显示灯光

Section 3:规格

Section 4：安全使用守则

1．在安装、使用和操作此产品前，请先参阅这使用手册内的所有指示，若不遵守指示，可能会令产品损坏或导致个人受伤。

2．此产品应保持干净，不要在易燃性、挥发性或易爆性的环境下使用。

3．请避免在潮湿的环境下使用，否则会污染产品的绝缘部分，影响效果。

4．应避免仪器超出最大的可测范围，否则有可能损坏内置感应器。

5．注意：仪器十分精密，请小心轻放。若把它从高处跌下，会损坏内置感应器。

6．如要维修产品或更换部件，应由认可的技术员进行。必要时请联络我们。

Section 5:安装指引

5.1拆封

小心把仪器和配件从包装箱取出，并检查外表是否良好。配件应包括：一条1.5M长的接地线，一颗9V电池，一个离子平衡测量板。

5.2安装

出厂时，仪器是不装有电池的，请把仪器后的电池盖先按上后拉开，插上附上的9V电池。

如要测量离子产生器的离子平衡度，请把离子平衡测量板安装在仪器前端。

5.3电气连接

仪器是用9V电池，使用寿命若30小时。液晶显示屏上有电池状况显示，以观察电池是否需要更换，安装和更换电池时，请小心不要损坏电池插盖和掉转电极。

Section 6:操作指引

6.1测量静电场操作

FMX003静电场测量仪上有四个按掣：

---灰色的归零（ZERO）按掣调整零点；

---绿色的冻结显示（HOLD）按掣；

---蓝色转换（IB）按掣；

---红色的电源（POWER）按掣开关。

为了准确测量，请将附上的接地线扣在仪器背后的接地点，并连上测量地区的接地点，同时持有仪器的检测员，亦应可靠的接地，避免影响测量效果。

进行测量前，应把仪器向着没有静电场的方向或指向天空。按下红色的电源（POWER）按掣，此时会有一声“Beep”响，显示出仪器在静电场测量模式，仪器前端两盏红色LED灯会亮起，同时显示板会显示电池状况。这时，显示结果应为0 V，并且没有图形显示出现。若果不是，请按下灰色的返零（ZERO）按掣，把显示面板显示归零。（注意：若显示结果大于0.20时，即环境的静电场超过200V，归零（ZERO）按掣不会有效。）

当测量时，请把仪器向着测量对象，逐渐把仪器靠近，直至两盏红色LED灯的投影重叠（即在标准测距25mm左右），这时，显示板会显示测量的数值和图形。

（注意：在靠近测量对象中，若数值超出可测范围，则会响起连续的“Beep”声，显示数值会闪动。这时，应停止测量，否则会损坏内置的感应器。）

若把绿色的保持显示（HOLD）按掣按下，红色LED灯会关掉，显示板上的“HOLD”字出现，显示结果已保持，方便移离测量对象作记录。再按下绿色的保持显示（HOLD）按掣，可解除保持显示状态。

（注意：在“HOLD”状态下，归零（ZERO）按掣不会有效。）

显示数值以（+）或（-）指测量对象的静电荷极性。在图形显示中，红色表示正电荷，蓝色表示负电荷。在低电荷量（少于1.49KV）时，每一单位为0.1KV（100V），在高电荷量（1.0KV-20.0KV）时，每一单位为1KV（1000V），这时显示板上的“HI”字样出现。

再次按下红色的电源（POWER）按掣，会关掉仪器。或者，在打开仪器 5分钟后，它会响起5下“Beep”声，然后自动关掉。（注意：若仪器在保持显示状态，则关掉仪器不会解除保持显示。）

6.2测量离子产生器的离子平衡操作

FMX003静电场测量仪，配上离子平衡测量板，可评估离子产生器在200V范围内的离子平衡。

在测量离子产生器的离子平衡前，请把离子平衡测量板装在仪器前端，这时，测量单位已被盖掩为V。并请把附上的接地线扣上仪器背面的接地点，同时持有仪器的检测员，亦应可靠的接地，避免影响测量结果。

首先把离子平衡测量板瞬间接地，以消除板上的静电荷。然后，按下灰色的归零（ZERO）按掣，这时，会有两下“Beep”声响起，显示板上的“HI”字会闪动，表示仪器在离子平衡测量模式。

把仪器向着没有离子产生和静电场的方向，或者指向天空，显示结果应为0V。若果不是，请按下灰色的返零（ZERO）按掣，把背景结果归零。

然后，根据ESDStandard STM3.1-2000的标准，对不同的离子产生器，确定测试距离。把仪器固定在测距位置，测量离子产生器的离子平衡，按下绿色的冻结显示（HOLD）按掣，把结果保持，然后取出作记录。（注意：若数值超出可测范围>200V ），则会响起连续的“Beep”声，显示数值会闪动，这时，应停止测量，否则会损坏内置的感应器。）
